НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ БІОРЕСУРСІВ І ПРИРОДОКОРИСТУВАННЯ

УКРАЇНИ

КАФЕДРА КОНСТРУЮВАННЯ МАШИН

ВИБІР СТАНДАРТНИХ ВИРОБІВ ТА ВИЗНАЧЕННЯ КІНЕМАТИЧНИХ ПАРАМЕТРІВ ПРИВОДА

Методичні вказівки до виконання курсового проектування з деталей машин для студентів з напрямів підготовки:

6.100 101 - "Енергетика та електротехнічні системи в АПК"

6.050 202 - "Автоматизовані та комп’ютерно –інтегровані технології"

КИЇВ – 2013

УДК 621.001.2(031)

Наведено методику вибору стандартних виробів, кінематичного розрахунку привода, розбивки загального передаточного числа за ступенями та визначення вихідних даних для розрахунку відкритих передач привода і валів.

Для студентів факультету енергетики і автоматики.

Затверджено методичною комісією факультету конструювання та дизайну Національного аграрного університету.

Укладачі: В.М. Рибалко, Н.В. Матухно, Ю.Ю.Сердюченко

Рецензенти:

Навчальне видання

ВИБІР СТАНДАРТНИХ ВИРОБІВ ТА ВИЗНАЧЕННЯ КІНЕМАТИЧНИХ ПАРАМЕТРІВ ПРИВОДА

Методичні вказівки до виконання самостійної роботи з «Інженерної механіки» (розділ деталей машин) для студентів зі спеціальностей:

6.100 101 - "Енергетика та електротехнічні системи в АПК"

6.050 202 - "Автоматизовані та комп’ютерно –інтегровані технології"

Укладачі: РИБАЛКО Вячеслав Миколайович

МАТУХНО Наталія Вікторівна

СЕРДЮЧЕНКО Юрій Юрійович

Зав. Видавничого центру НАУ А.П. Колесніков

Редактор Л.М. Левчій

Підписано до друку 07.06.2004 р. Формат 60x84 1/16.

Ум.друк.арк. 1,1- Обл.-вид.арк. 1,2. Наклад 100 пр.

Зам № 126

Видавничий центр НУБіПУ.

03041, Київ. вул. Героїв Оборони, 15.

ВСТУП

При вивченні студентами факультету енергетики і автоматики курсу "Інженерна механіка", розділу "Деталі машин" згідно з програмою виконується самостійна робота.

Мета роботи - навчити студентів самостійно вирішувати конкретні інженерні питання сільськогосподарського виробництва, творчо підходити до вирішення технічних питань.

У процесі проектування деталей машин студенти повинні навчитися вибирати найбільш раціональні конструкції приводів, стандартні вироби, такі як редуктори, мотор - редуктори, муфти, електродвигуни, підшипники, крім того правильно підбирати матеріал, форму, розраховувати розміри, визначати геометричні параметри деталей, ступінь точності та якість обробки поверхонь деталей, вказувати технічні умови на виготовлення виробів, грамотно оформляти робочі ескізи деталей машин та складальні креслення збірних одиниць.

При виконанні самостійної роботи з деталей машин студенти отримують індивідуальні завдання, в яких наводяться вихідні дані для розрахунку: кінематична схема привода, потужність Р_в і кутова швидкість ω_в на вихідному валу привода або ведучому валу робочої машини.

Перед початком розрахунку слід уважно вивчити кінематичну схему, звернути увагу на кількість передач, розміщення відкритих передач, муфт, конструкцію редуктора або мотор-редуктора.

Вироби, що входять до привода, можна розподілити на дві групи:

1.Стандартні, які випускає промисловість за певними стандартами.

2.Оригінальн, які проектуються після відповідних розрахунків на міцність.

Перша група виробів вибирається за певними критеріями, тобто робиться за умовами міцності порівняльна оцінка розрахункових параметрів з табличними параметрами, допустимими для даного виробу.

Друга група виробів, які проектуються, розраховуються в два етапи. Спочатку робиться проектний розрахунок виробу, в основу якого закладаються властивості вибраного матеріалу (його міцностні характеристики). Визначаються геометричні параметри виробу. А потім робиться перевірочний розрахунок, порівнюються розрахункові параметри з допустимими для вибраного матеріалу за умовами міцності.

До стандартних виробів, які входять до приводної установки транспортера, трансмісії або іншої сільськогосподарської машини належать:

1. Електродвигун.

2. Редуктор, мотор-редуктор.

3. Муфти компенсуючи.

4. Підшипники кочення.

5. Паси пасових передач.

6. Ланцюги ланцюгових передач.

7. Шпонки шпонкових з'єднань валів з зубчастими колесами, зірочками або шківами і т.п. .

Критеріями вибору вище перелічених виробів є кінематичні та геометричні параметри, характеристики міцності. У табл. 1 наведено перелік виробів та критеріїв, за якими ці вироби можуть бути вибрані.

Національний університет біоресурсів і природокористування України

Кафедра конструювання машин

ЗАВДАННЯ №1

для самостійної роботи з деталей машин,

студенту(ці) _______курсу _____ групи ______факультету

__________________________________________________

Спроектувати урухомник трансмісії

Варіанти завдань

№ вар.	Потужність,	Кутова швидкість,	Кут нахилу передавача
1	1,0	7	10
2	2,0	11	30
3	3,0	15	50
4	4,0	19	70
5	5,0	23	90
6	6,0	27	85
7	7,0	30	65
8	8,0	18	45
9	9,0	12	25
10	10,0	20	5

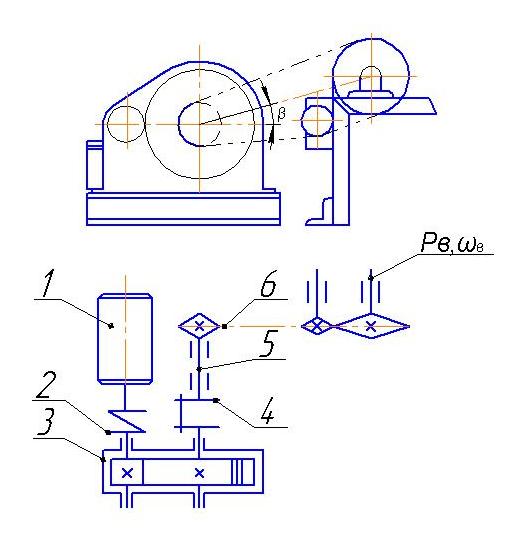

Схема 1:

1 – електродвигун; 2 – муфта пружна; 3 – редуктор циліндричний одноступінчастий; 4 – муфта жорстка; 5 – вал зірочки; 6 – передача ланцюгова.

Послідовність виконання:

1. Кінематичний розрахунок урухомника, вибір електродвигуна (1), редуктора (3), муфт (2, 4). (Ескізи електродвигуна, редуктора, муфт).

2. Розрахунок та проектування ланцюгового передавача (6). (Ескізи ланцюга, зірочок, схема сил).

3. Конструювання вала (5) та перевірка його міцності. (Епюри моментів, ескіз вала).

4. Вибір вальниць вала (5). (Схема навантажень на опори).

5. Перевірка міцності шпонкових з’єднань. (Ескіз шпонкового з’єднання).

6. Виконати робочі креслення спроектованих елементів урухомника:

а) зірочка ведуча; б) вал ведучої зірочки; в) зірочка ведена; г) вал веденої зірочки.

Завдання видав__________________________________ Дата_____________

Національний університет біоресурсів і природокористування України

Кафедра конструювання машин

ЗАВДАННЯ №2

для самостійної роботи з деталей машин,

студенту(ці) _______курсу _____ групи ______факультету

__________________________________________________

Спроектувати урухомник трансмісії

Варіанти завдань

№ вар.	Потужність, , кВт	Кутова швидкість, , рад/с
1	0,3	1,0
2	1,3	1,3
3	2,3	1,8
4	3,3	2,0
5	4,3	3,0
6	5,3	4,0
7	6,3	3,8
8	7,3	3,3
9	8,3	2,8
10	9,3	2,3

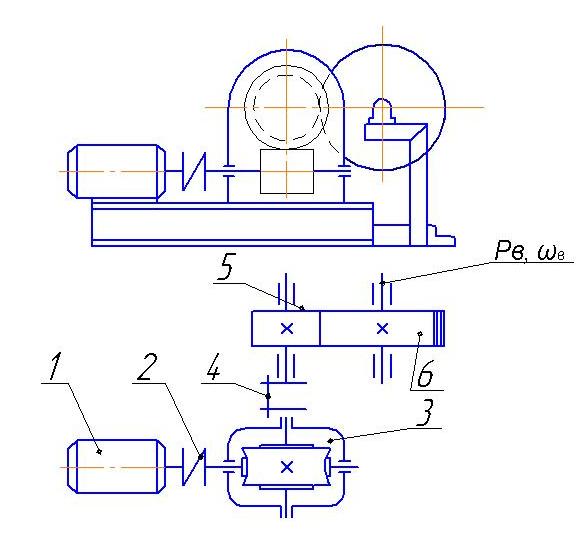

Схема 2:

1 - електродвигун; 2 - муфта пружна; 3 - редуктор черв’ячний; 4 - муфта жорстка; 5 - вал шестірні; 6 – передавач відкритий циліндричними зубчастими колесами.

Послідовність виконання:

1. Кінематичний розрахунок урухомника, вибір електродвигуна (1),

редуктора (3), муфт (2 і 4). (Ескізи електродвигуна, редуктора, муфт).

2. Розрахунок та проектування відкритого передавача циліндричними зубчастими колесами (6). (Ескіз шестірні, колеса та схема сил у зачепленні).

3. Конструювання вала (5) та перевірка його міцності. (Епюри моментів, ескіз вала).

4. Вибір вальниць вала (5). (Схема навантажень на опори).

5. Перевірка міцності шпонкових з’єднань. (Ескіз шпонкового з’єднання).

6. Виконати робочі креслення спроектованих елементів урухомника:

а) шестірня прямозуба; б) вал прямозубої шестірні; в) колесо прямозубе; г) вал прямозубого колеса.

Завдання видав ________________________________Дата___________

Національний університет біоресурсів і природокористування України

Кафедра конструювання машин

ЗАВДАННЯ №3

для самостійної роботи з деталей машин,

студенту(ці) _______курсу _____ групи ______факультету

__________________________________________________

Спроектувати урухомник ковшового елеватора

Варіанти завдань

№ вар.	Потужність, , кВт	Кутова швидкість,	Кут нахилу передавача
1	1	4	3
2	3	8	13
3	5	12	23
4	7	16	33
5	9	14	43
6	11	13	53
7	13	11	63
8	15	9	73
9	1,7	7	83
10	1,9	5	93
Передавачі: 1 - клинопасовий; 2 - плоскопасовий;

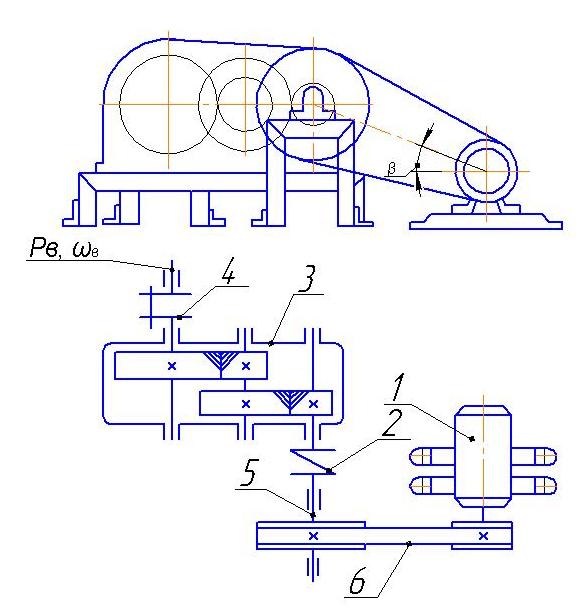

Схема 3:

1- електродвигун ; 2- муфта пружна ; 3- редуктор циліндричний двоступінчастий ;

4- муфта жорстка ; 5- вал шківа ; 6- передавач пасовий.
