2. Тепловой расчет паровой турбины
Определение термодинамических параметров
(Предварительный расчет)
Для определения расхода пара на турбину (мощности цилиндра) и определения числа ступеней необходимо построить предполагаемый тепловой процесс турбины (цилиндра).
По заданным величинам р0, t0 по таблицам свойств водяного пара определяют v0 и H0. Располагаемый (изоэнтроиийный) теплоперепад турбины при расширении до давления Pк определяется по формуле:
=546,1
кДж/кг.
Вследствие потерь в стопорном и в регулирующих клапанах, а также потерь в выхлопном патрубке, располагаемый теплоперепад проточной части будет меньше располагаемого теплоперепада турбины. Приняв потери давления в клапанах 5%, давление пара перед соплами регулирующей ступени Ро определится по уравнению:
Р’0 = 0,95P0=12,16 МПа.
Потери давления в выхлопном патрубке приводят к тому, что давление за последней ступенью P'к будет выше заданного давления за турбиной. Давление пара на выходе из последней ступени P'к рекомендуется определять по уравнению
=2,06
МПа,
где
-
коэффициент потерь в патрубке, который
зависит от конструкции выхлопного
патрубка; для цилиндров высокого давления
и для противодавленческих турбин
=0,1;
Свп- скорость пара в выхлопном
патрубке (принимается 50 - 80 м/с).
С учетом указанных потерь, располагаемый теплоперепад ступеней:
=529,2
кДж/кг
При изоэнтропийном процессе расширения в турбине энтальпия пара при давлении, равном давлению на выходе из турбины (в точке к) и энтальпия пара при давлении, равном давлению за последней ступенью (в точке кt,), определятся соответственно:
hkt=h0-H0=2909,3 кДж/кг,
hk’t=h0-H’0=2926,2 кДж/кг.
Использованный теплоперепад паровой турбины и расход пара через нее в первом приближении можно определить по уравнениям:
Hi=H0Toi=458,7 кДж/кг,
где Toi - относительный внутренний КПД турбины, при ориентировочных расчетах может быть принят 0,78 - 0,84; м- механический КПД, учитывающий механические потери в турбине, прежде всего потери на трение в подшипниках, м= 0,98 - 0,99; эл - КПД электрического генератора, может быть принят 0,97 - 0,985.
Эффективная мощность цилиндра (мощность на муфте) определится из уравнения
N0=GHiм=78680,59 кВт /78,68 МВт/
Регулирующая ступень выполнена как одновенечная. Одновенечная ступень применяется для срабатывания теплового теплоперепада 80 - 120 кДж/кг.
Оптимальный располагаемый теплоперепад турбинной ступени, при котором обеспечивается наивысшая экономичность, достигается при оптимальном значении xф = u/cф, где u- окружная скорость в расчетном сечении, м/с; cф - фиктивная (условная) скорость, м/с, определяемая из соотношения
383,97
м/с,
где H0 - располагаемый теплоперепад на ступень (кДж/кг), подсчитанный от параметров торможения. Тогда
7
3,71
кДж/кг.
Оптимальное значение xф зависит от типа ступени, степени реактивности, потерь в лопатках и так далее. В первом приближении можно принять для активной (степень реактивности =0,1) одновенечной ступени xф=0,45 - 0,48.
Окружная скорость u зависит от диаметра ступени и частоты вращения
u = πdn=π·1,1·50=172,7 м/с,
где d - диаметр ступени (м); n - частота вращения в секунду.
Диаметр ступени определяется корневым диаметром диска и высотой лопатки. В части высокого давления высота лопаток обычно не превышает 100мм, и диаметр ступени определяется технологическими возможностями изготовления цельнокованого ротора и напряжениями в диске. С учетом припусков на обработку ротора, средний диаметр регулирующей ступени не может превышать 1,1 - 1,2 м. С целью унификации роторов принимаем средний диаметр регулирующей одновенечной ступени dp = 1,1 м.
Использованный теплоперепад регулирующей ступени в первом приближении можно определить, задавшись КПД ступени. Для одновенечной ступени можно принимаем Toi= 0,78 - 0,82:
Hip=H0ppoi=76,6 кДж/кг
Давление пара в конце процесса расширения в регулирующей ступени определяется как
9,38 МПа.
Энтальпия пара за регулирующей ступенью определяется по уравнению
hp=h0-Hpi=3378,8 кДж/кг,
а удельный объем:
Vp = 2,2(hр -1907)10 -4 /(Рр - 0,079)= 0,0347 м3/кг
Располагаемый теплоперепад на нерегулируемых ступенях Нст0 определяется уравнением:
417,86
кДж/кг.
Использованный теплоперепад нерегулируемых ступеней можно определить, задавшись КПД отсека этих ступеней. Для расчета в первом приближении принимаем ст0 = 0,86-0,90:
Hiст=H0стстoi=365,6 кДж/кг.
Энтальпия пара за турбиной определяется по уравнению:
hk=hp-Hстi=3013,17 кДж/кг,
а удельный объем за рабочими лопатками последней ступени:
V’k = 2,2(hk -1907)10 -4 /(Р’k - 0,079)= 0,1228 м3/кг.

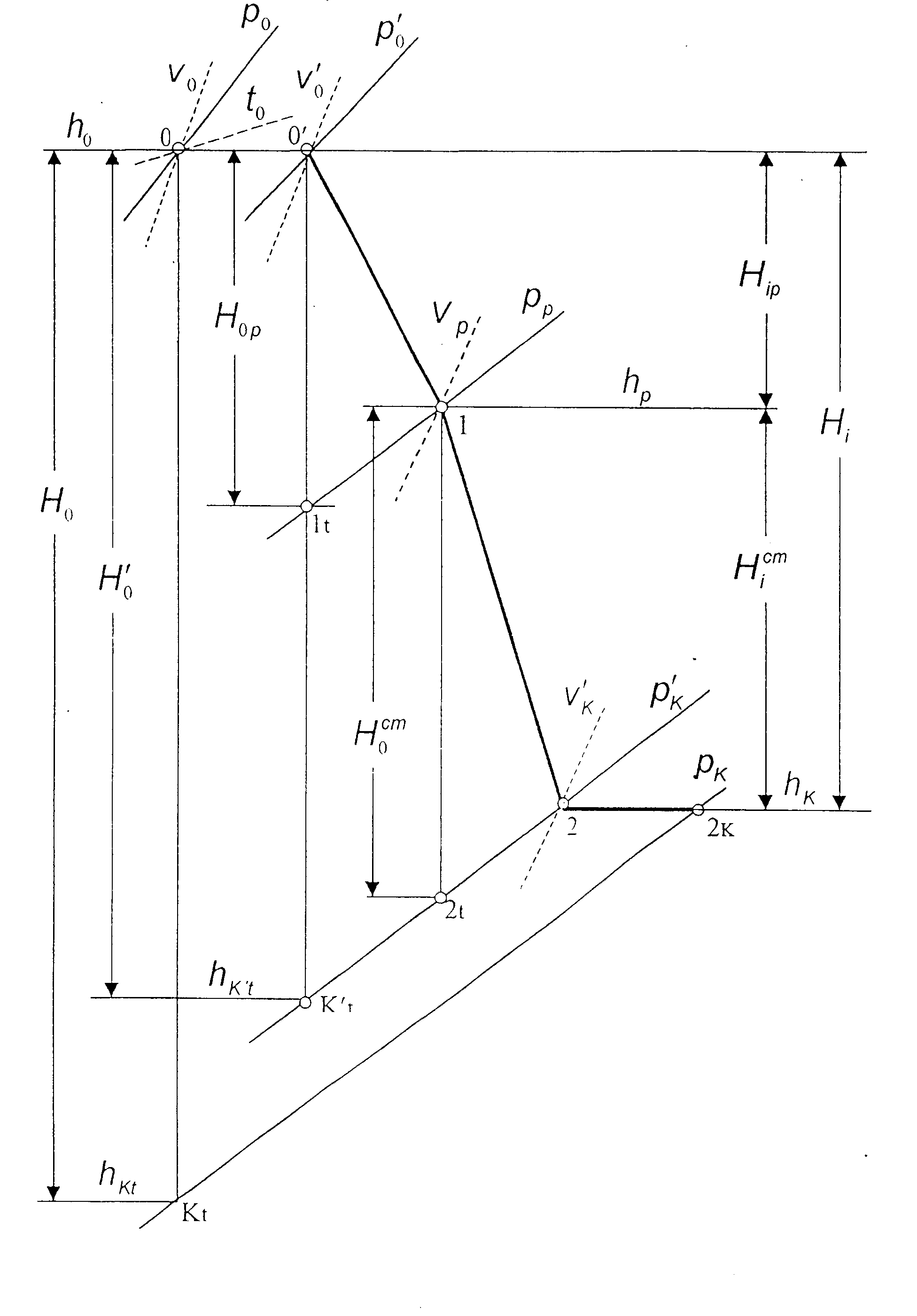

Определив все значения теплоперепадов, энтальпий, давлений и удельных объемов, строим предполагаемый тепловой процесс турбины в тепловой диаграмме (рис. 2.1).
Рис. 2.1. Предполагаемый процесс паровой турбины в тепловой диаграмме
