Контрольні запитання

1. Яку систему масового обслуговування називають багатофазною?

2. За допомогою якого блоку можна змоделювати затримування між фазами моделювання?

3. У які блоки GPSSW не можуть входити транзакти?

4. За допомогою яких блоків задається час моделювання системи?

5. Як визначити час моделювання системи, якщо тривалість роботи системи задається кількістю оброблених транзактів?

Лабораторна робота 8. Моделювання виробничих систем (на прикладі моделювання роботи транспортного конвеєра та моделювання роботи ділянки цеху)

Мета лабораторної роботи – виконати імітаційне моделювання виробничих систем у GPSS World на прикладах моделювання роботи транспортного конвеєра та моделювання роботи ділянки цеху та проаналізувати оцінки ефективності функціонування таких систем

Загальні відомості

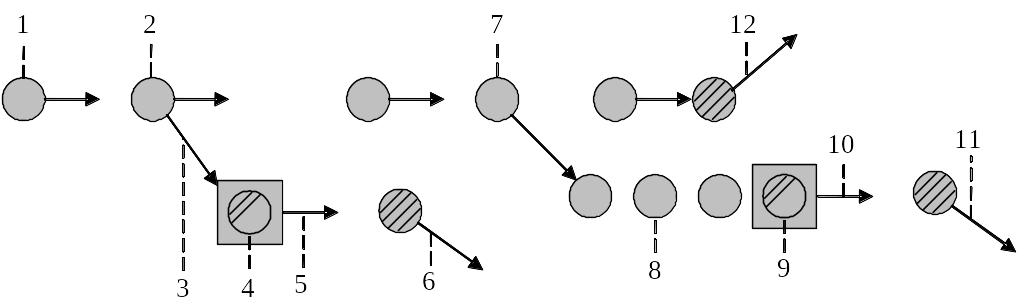

Моделювання транспортного конвеєра. Основні події, які виникають у процесі функціонування системи “Транспортний конвеєр – робітник”, представлено на рис. 10.10.

Рис. 10.10. Графічне зображення функціонування системи “Транспортний конвеєр – робітник”

Охарактеризуємо кожну подію, яка виникає в системі, у відповідності до блоків GPSS World:

1. Надходження деталей (вимоги) на обробку (GENERATE).

2. Передавання деталі першому робітнику (GATE).

3. Передавання деталі першому робітнику, якщо він вільний (SEIZE).

4. Час виконання операції першим робітником (ADVANCE).

5. Вивільнення каналу обслуговування першого робітника (RELEASE).

6, 11. Завершення виконання операції – деталь залишає систему (TERMINATE).

7. Передавання деталі другому робітнику (GATE).

8. Передача деталі другому робітнику, якщо він вільний, а перший робітник зайнятий (SEIZE).

9. Виконання операції другим робітником (ADVANCE).

10. Звільнення другого робітника (RELEASE).

12. Деталь залишає систему необробленою (TERMINATE).

Імітаційну модель заданого процесу можна розділити на кілька секторів. У першому секторі моделюється процес надходження деталей для оброблення, передавання деталей першому робітнику та оброблення деталі першим робітником. У другому секторі моделюється процес передавання деталей другому робітнику і оброблення деталі другим робітником, а також вихід деталі із системи необробленою. У третьому секторі моделюється час функціонування системи – 480 хвилин.

Моделювання роботи ділянки цеху. Для моделювання роботи ділянки цеху необхідно сформувати два вхідних потоки виробів і часовий інтервал моделювання всього виробничого процесу. Для даного виробничого процесу за одиницю вимірювання часу можна взяти хвилину.

Для вирішення нашого завдання необхідно створити три сегменти імітаційної моделі:

• потік надходження виробів першого і другого типів, а також присвоєння відповідним параметрам значень тривалості обслуговування для кожного виду обладнання;

• обслуговування виробів на кожному виді обладнання;

• час виготовлення виробів протягом робочого дня (8 год.) при двозмінному режимі. Тоді час моделювання складатиме 960 хв.

У першому сегменті за допомогою оператора GENERATE моделю­єть­ся перший потік виробів (вимог), які надходять на оброблення. Потім прис­воюємо за чергою їхнім параметрам значення тривалостей обслуговування на кожному виді обладнання і передаємо їх на обслуговування. Це можна зробити за допомогою блоків ASSIGN і TRANSFER. Аналогічно моделюємо другий потік вимог.

У другому сегменті моделюється обслуговування виробів для кожного виду обладнання. Це можна зробити аналогічно до моделювання багатофазних систем.

У третьому сегменті моделюється час роботи системи.
