2. Меню Edit

Вибір пункту Edit (Правка) головного меню або натискання комбінації клавіш Alt+E викликає меню редагування, що розкривається, з наступними командами для виконання тієї чи іншої дії (рис. 3.5).

Рис.3.5. Меню Edit головного меню

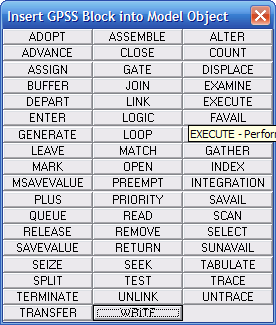

Рис.3.6. Діалогове вікно Insert GPSS Block into Model Object

В діалогове вікно Insert GPSS Block into Model Object (Вставити блок у модель) входить п’ятдесят три блоки. Якщо активізувати будь-який з них, з’явиться відповідне діалогове вікно. Наприклад, для блоку GENERATE шаблон блоку з’явиться у діалоговому вікні Enter Block Information (Інформація для вве­дення в блок), як зображено на рис. 3.7, для введення необхідної інформації.

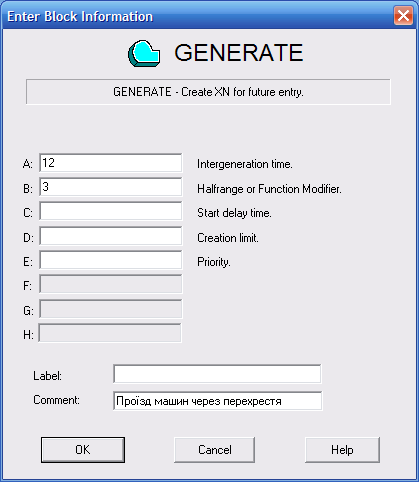

Рис.3.7. Діалогове вікно Enter Block Information з шаблоном блоку GENERATE

Діалогове вікно SETTINGS включає п’ять вкладок для забезпечення відповідних установок (рис. 3.8):

• Simulation (Моделювання);

• Reports (Звіти);

• Random Numbers (Випадкові числа);

• Function Keys (Функціональні клавіші);

• Expressions (Вирази).

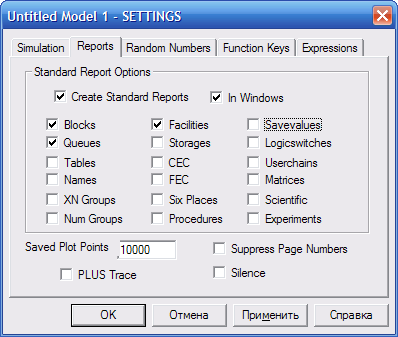

Рис.3.8. Діалогове вікно SETTINGS з відкритою вкладкою Reports

3. Меню Search

Вибір пункту Search (Пошук) головного меню або натискання комбіна­ції клавіш Alt+S відкриває меню, що розкривається і яке зображено на рис. 3.9.

Рис.3.9. Меню Search головного меню

4. Меню View

Вибір пункту View основного меню або натискання комбінації клавіш Alt+V викликає меню, що розкривається (рис. 3.10) і яке дозволяє відкривати різноманітні вікна та панелі.

Рис.3.10. Меню View головного меню

5. Меню Command

Вибір пункту Command головного меню або натискання комбінації клавіш Alt+C викликає меню команд, що розкривається і яке зображено на рис. 3.11.

За допомогою команди Custom … (Користувацький) відкривається діало­гове вікно Simulation Command (Команда моделювання), у якому користувач може під час моделювання вводити команди керування.

Рис.3.11. Меню Command головного меню

6. Меню Window і меню Help

Система GPSSW дозволяє ефективно працювати з декількома моделями. Під кожну модель відводиться окреме вікно. Те, з яким користувач працює в даний момент, є активним. Стан інших вікон “заморожується”, але їх можна активізувати у будь-який момент без нового завантаження.

Вибір пункту Window (Вікно) основного меню або натискання комбінації клавіш Alt+W викликає меню керування роботою з декількома вікнами, що розкривається (рис.3.12).

Рис.3.12. Меню Window головного меню

Команда Simulation Window (Вікно моделювання) викликає меню, що розкривається і яке містить наступні команди:

• Blocks Window (Вікно блоків);

• Expressions Window (Вікно виразів);

• Facilities Window (Вікно каналів обслуговування);

• Logicswitches Window (Вікно логічних перемикачів);

• Matrix Window… (Вікно матриці);

• Plot Window… (Вікно гістограми);

• Queues Window (Вікно черги);

• Savevalues Window (Вікно величин, що зберігаються);

• Storages Window (Вікно накопичувачів);

• Table Window (Вікно таблиці);

Вибір пункту Help (Довідка) основного меню або натискання комбі­нації клавіш Alt+H відкриває меню довідкової системи (рис. 3.13).

Рис.3.13. Меню Help головного меню
