Практическая работа № 5 (3-5).

Лист 1– 5 (формат А3 или А2)

Цель работы:

• закрепить навыки вызова и выбора нужных панелей инструментов,

• изучить различные способы ввода команд,

• приобрести навыки работы с программой AutoCAD 2006: создание слоев, вызов пане­лей инструментов, способов копирования и перемещения объектов и т.д.,

• закрепить навыки нанесения размеров,

• изучить способы построения правильных многоугольников, сопряжения окружно­стей, снятия фасок и др. операции с дугами, окружностями, касательными и т.д.

• изучить работу с менеджером типов штриховок (виды штриховок, способы задания об­ласти штриховки, масштаб), способы редактирования штриховок и заливок, а также вывод их на передний и задний планы

Содержание работы:

• в ыполнить практическую работу «План здания» («План, фасад, разрез», «План, разрез, генплан»).

Методические указания

ШАГ I

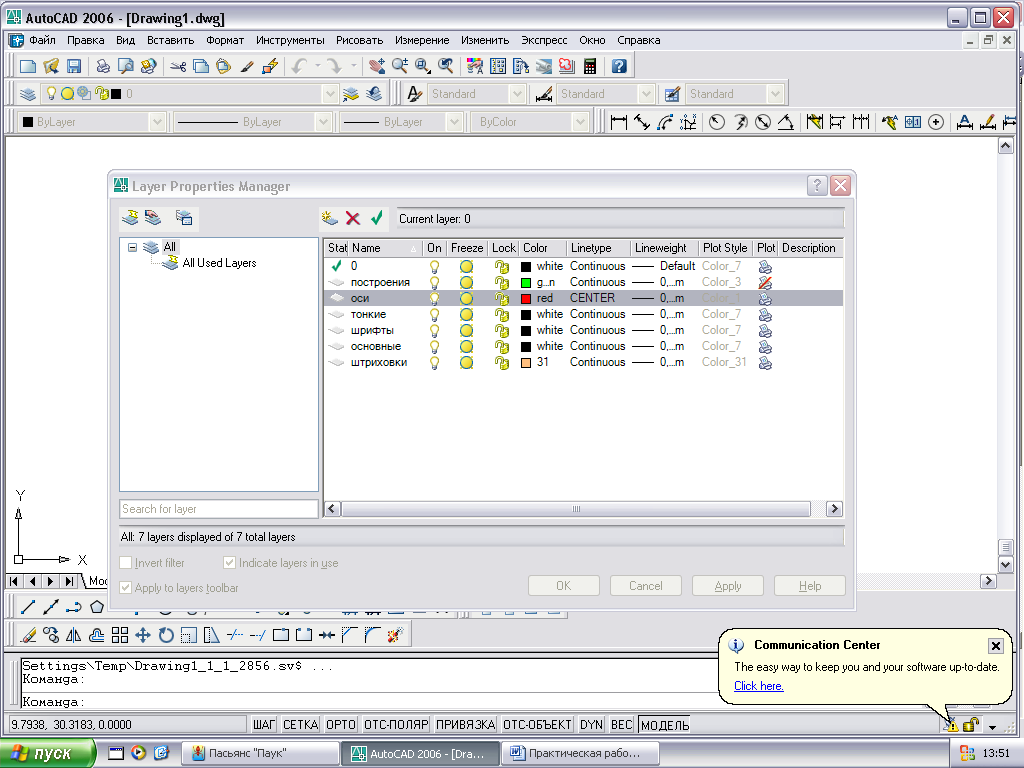

Создаем необходимые слои.

ШАГ II

Построение осей.

1. Включаем ортогональный режим.

2. Нажимаем кнопку ПРЯМОУГОЛЬНИК

3. Вводим размеры привязок по крайним осям: @18000,12000 – в слое ОСИ.

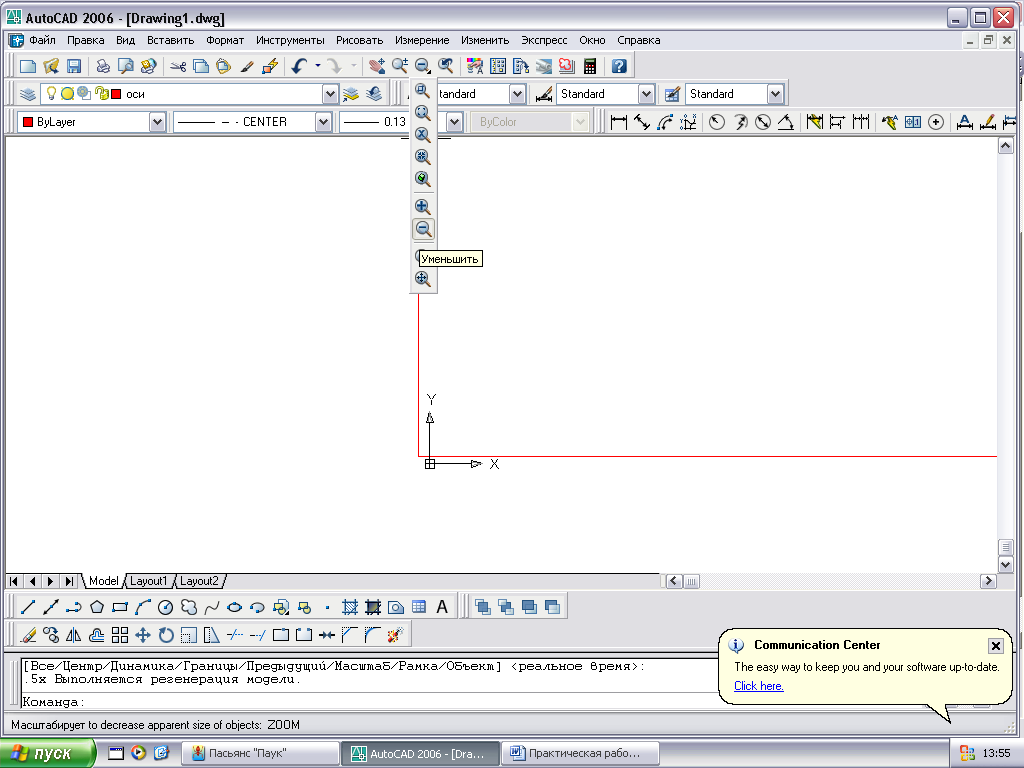

В НИМАНИЕ! Так как чертеж в масштабе 1:1 достаточно большой по периметру, советуем использо­вать режим УМЕНЬШИТЬ в панели инст­рументов ЗУМИРОВАНИЕ.

5 . Задаем необходимый масштаб типа линии.

6. «Взрываем» прямоугольник.

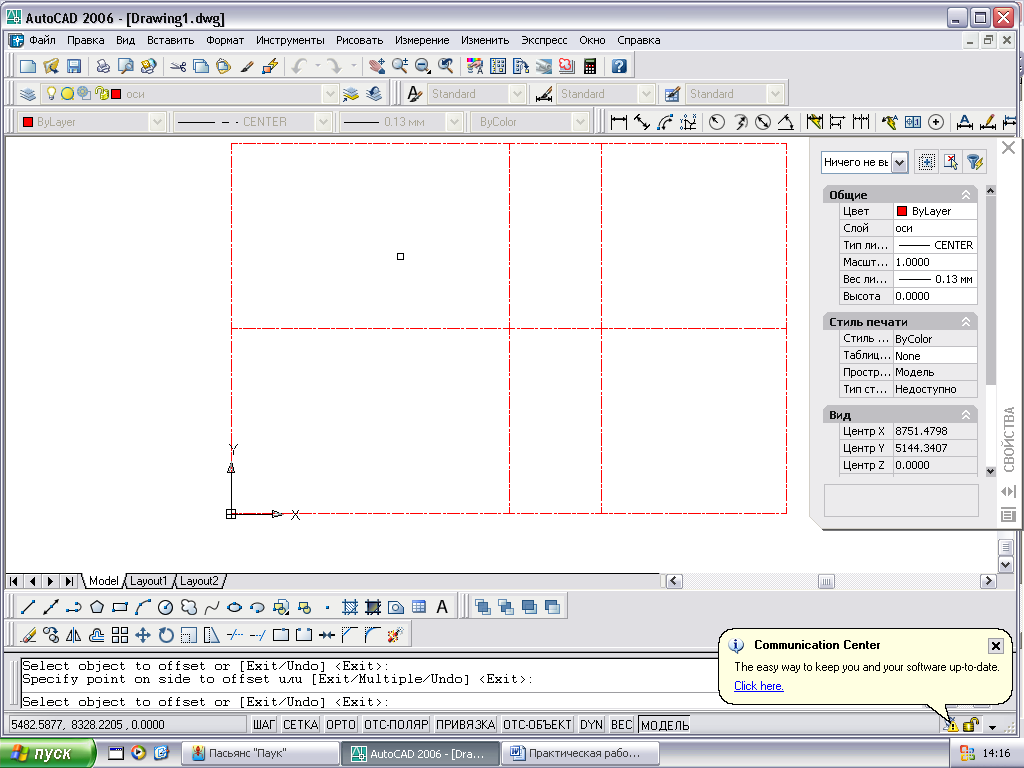

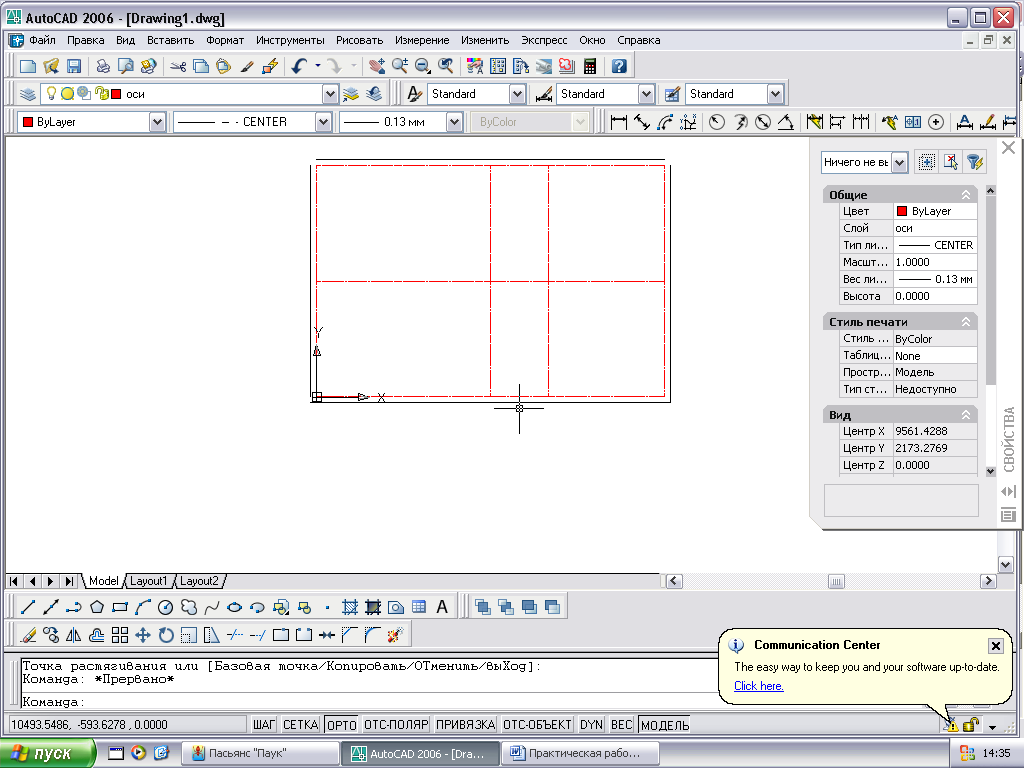

7. В режиме ПОДОБИЕ строим вертикальные оси с отступом слева направо:

• 9000,

• 3000.

8. Затем горизонтальную ось с отступом 6000.

ШАГ III

Построение стен и перегородок.

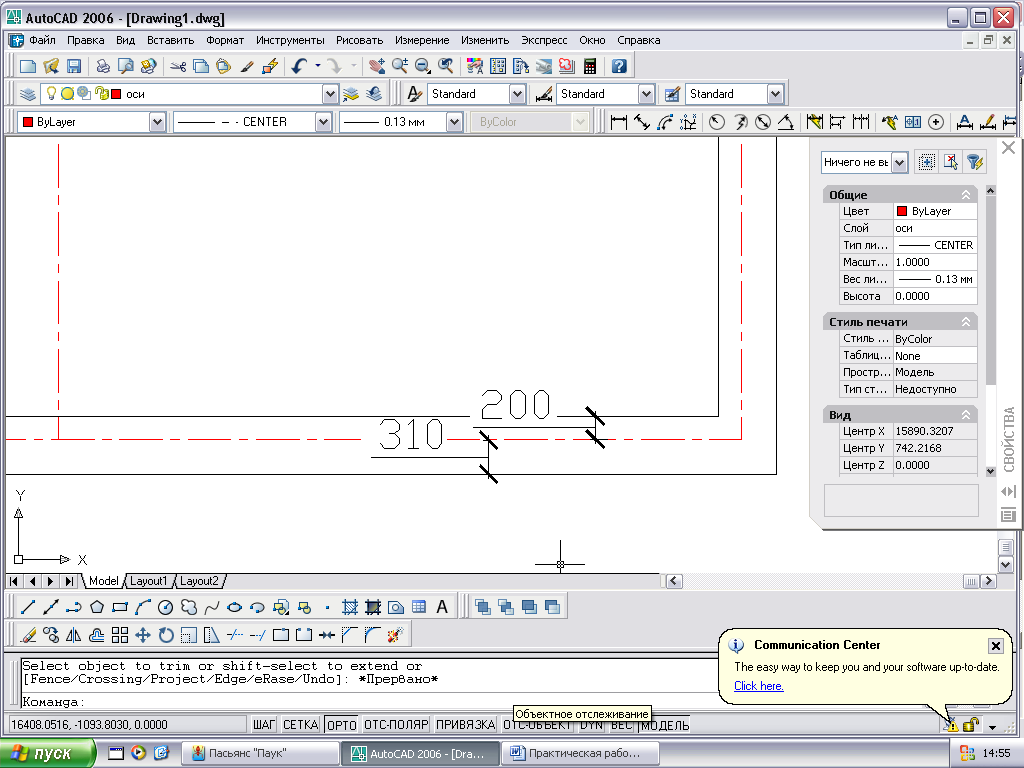

1. И спользуя всё тот же режим ПОДОБИЕ (СМЕЩЕНИЕ) задаем отступ 310, чертим стены, так как в данном случае нам даны наружные стены толщиной 510 с двухсторонней привязкой:

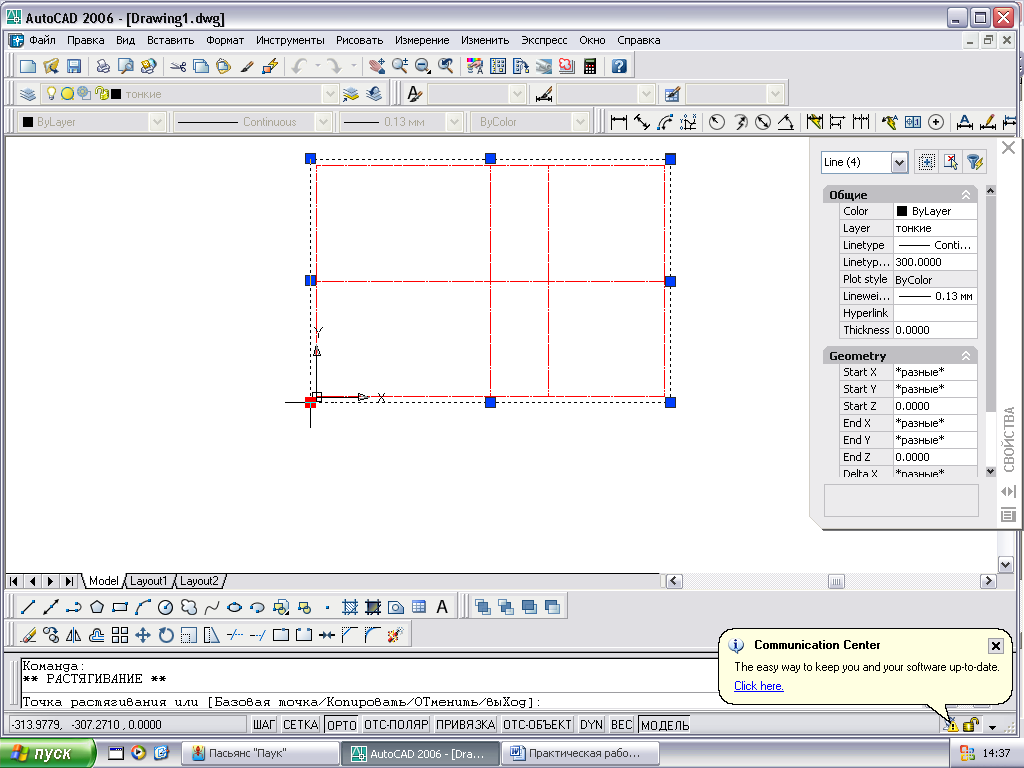

2. При помощи «ручек» замыкаем периметр.

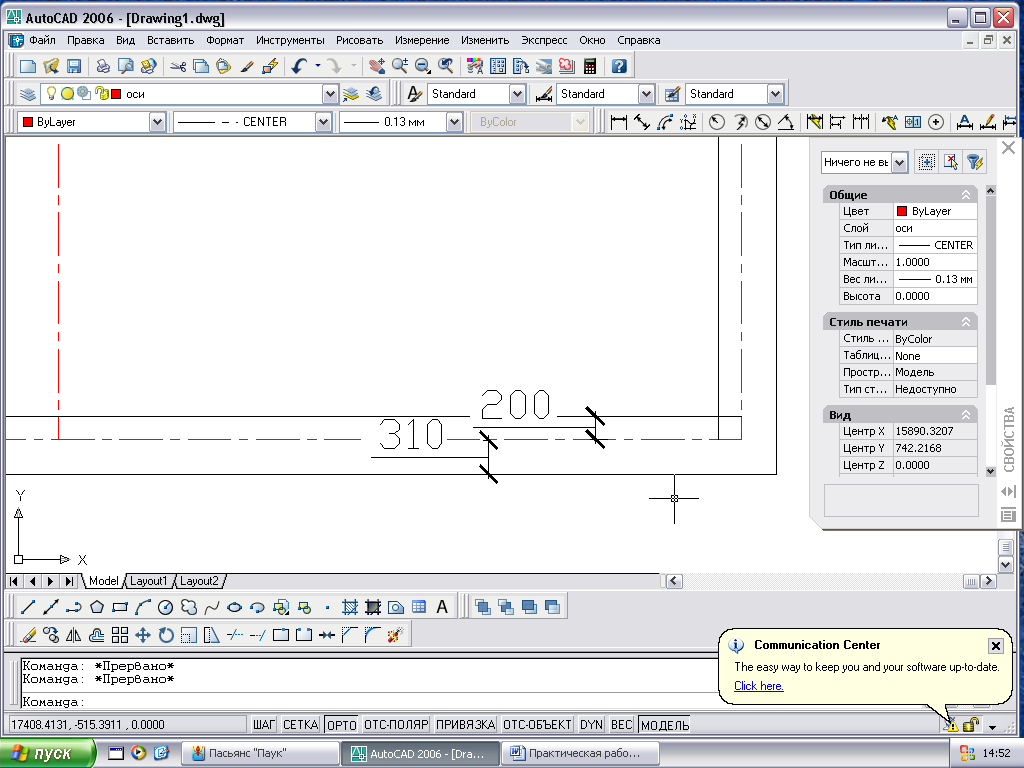

3. З адаем отступ 200 и строим внутренний периметр стен.

4. Удаляем ненужные отрезки в углах стен.

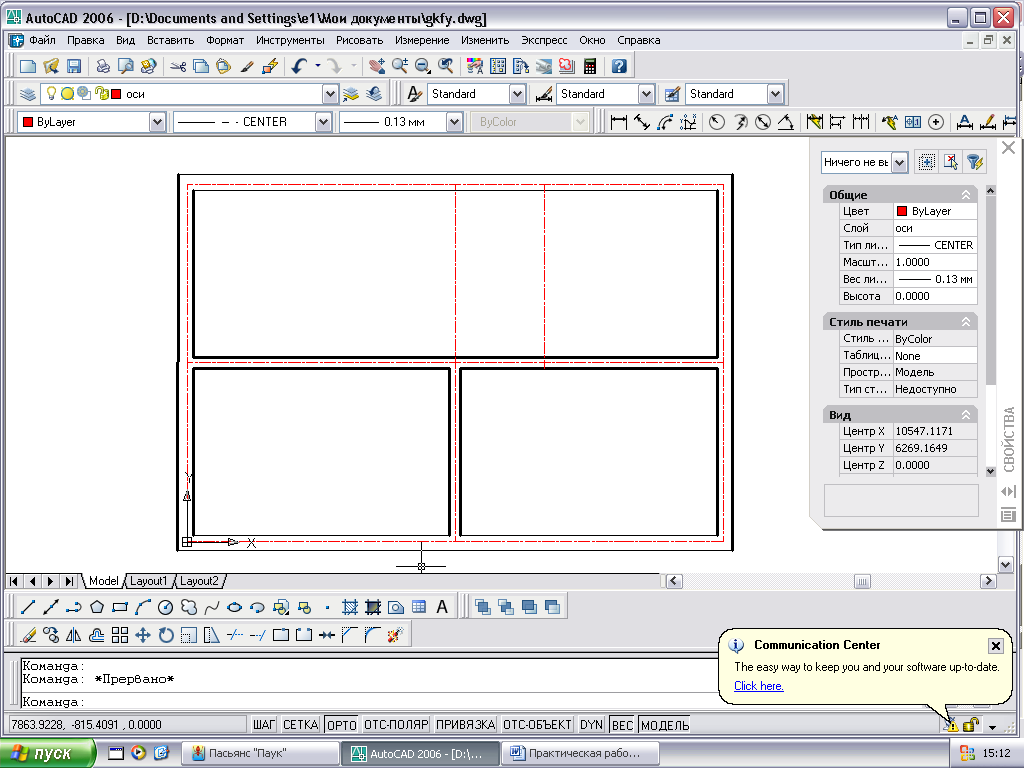

5. С троим внутренние стены толщиной 380 мм с центральной привязкой (отступ по 190 от осей влево и вправо или вверх и вниз).

6. Стираем ненужные части линий.

7. Д остраиваем стены лестничной клетки с учетом того, что в данном случае будет другая привязка по осям.

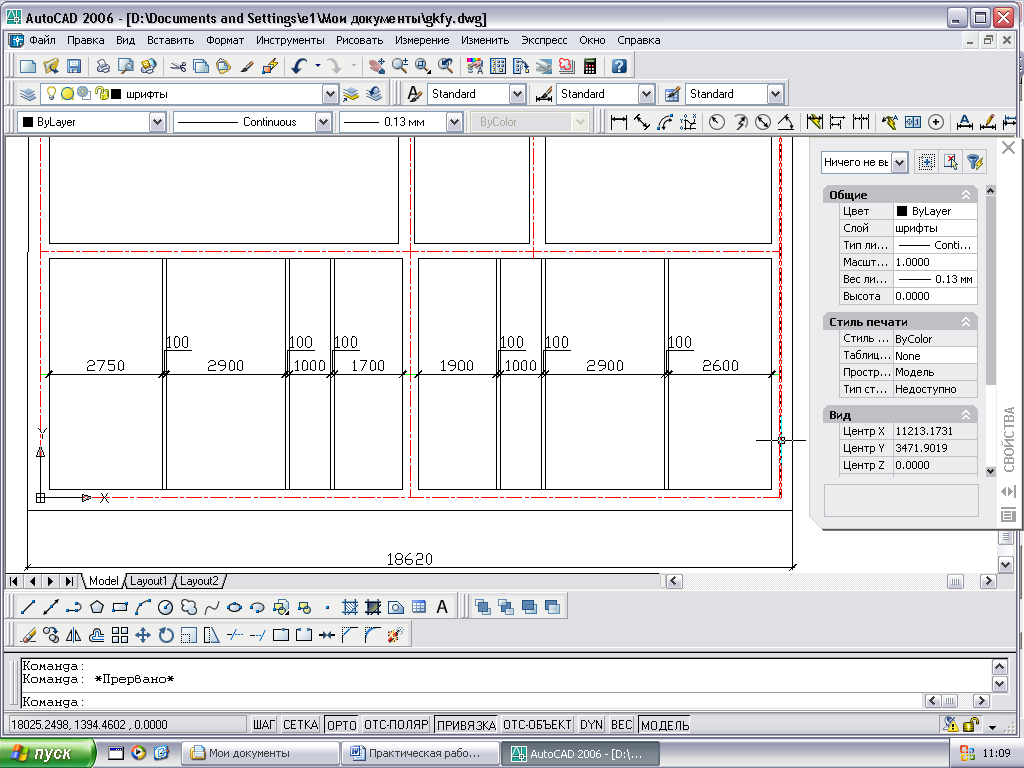

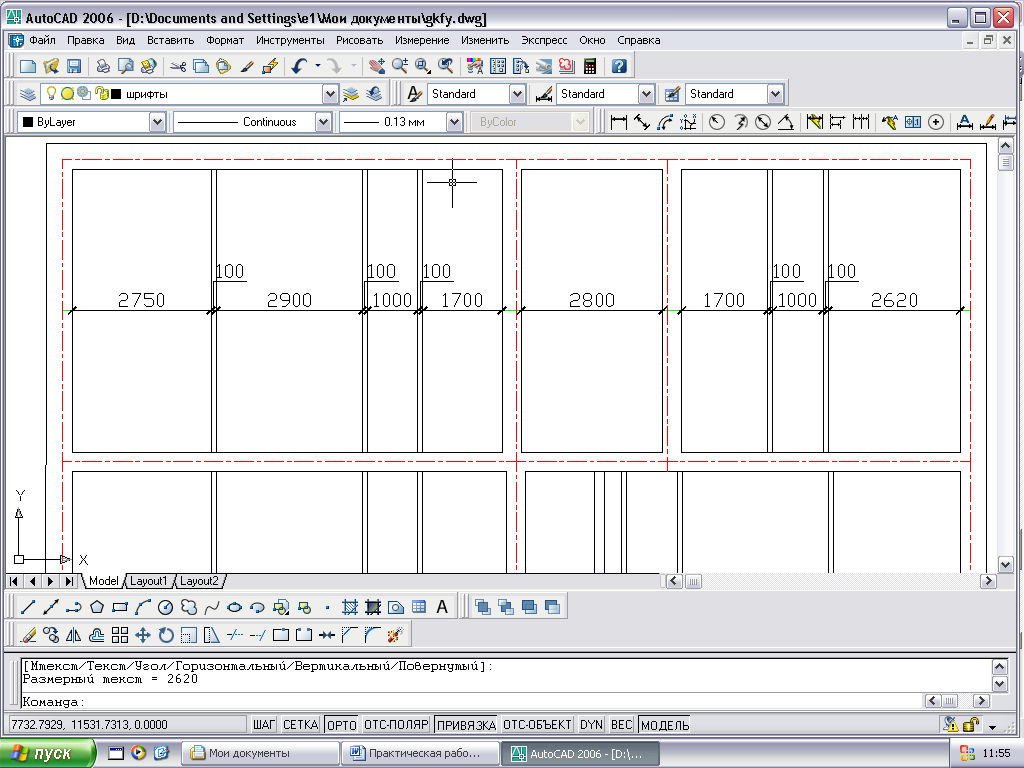

8. Наносим внутриквартирные перегородки толщиной 100 для квартир между осями А и Б, задавая слева направо следующие размеры смещения: 2750; 100; 2900; 100; 1000; 100; за­тем от внутренней стены 1900; 100; 1000; 100; 2900; 100. Если все размеры введены верно, то до стены должно остаться 2600.

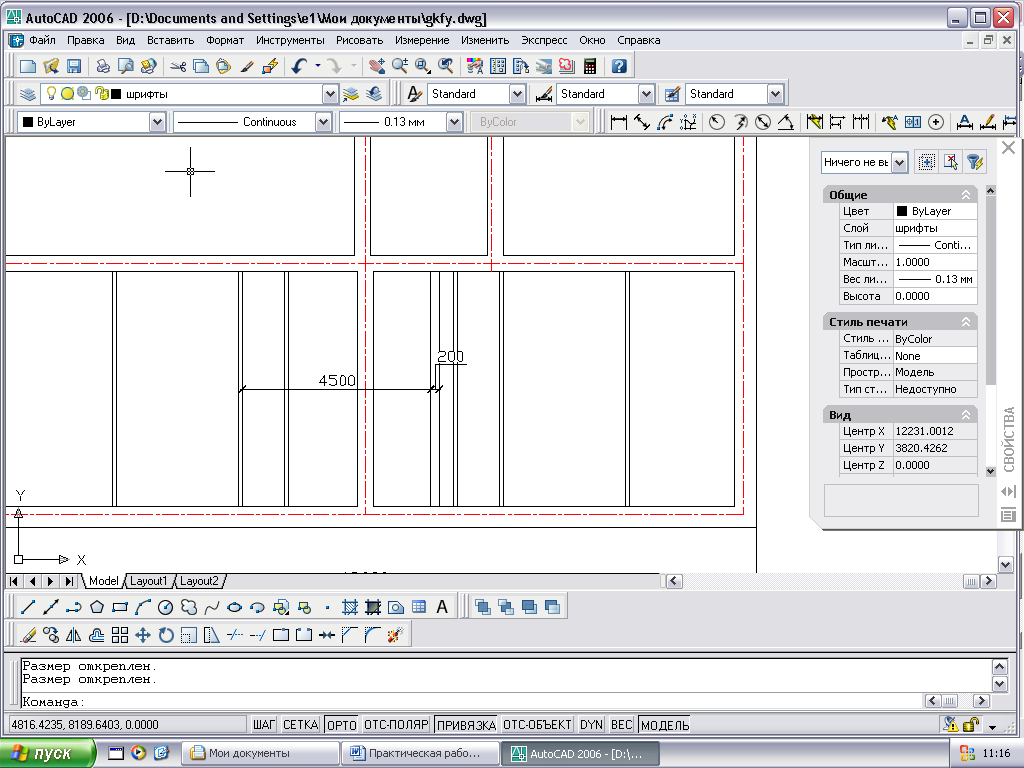

9. Достраиваем межквартирную перегородку толщиной 200:

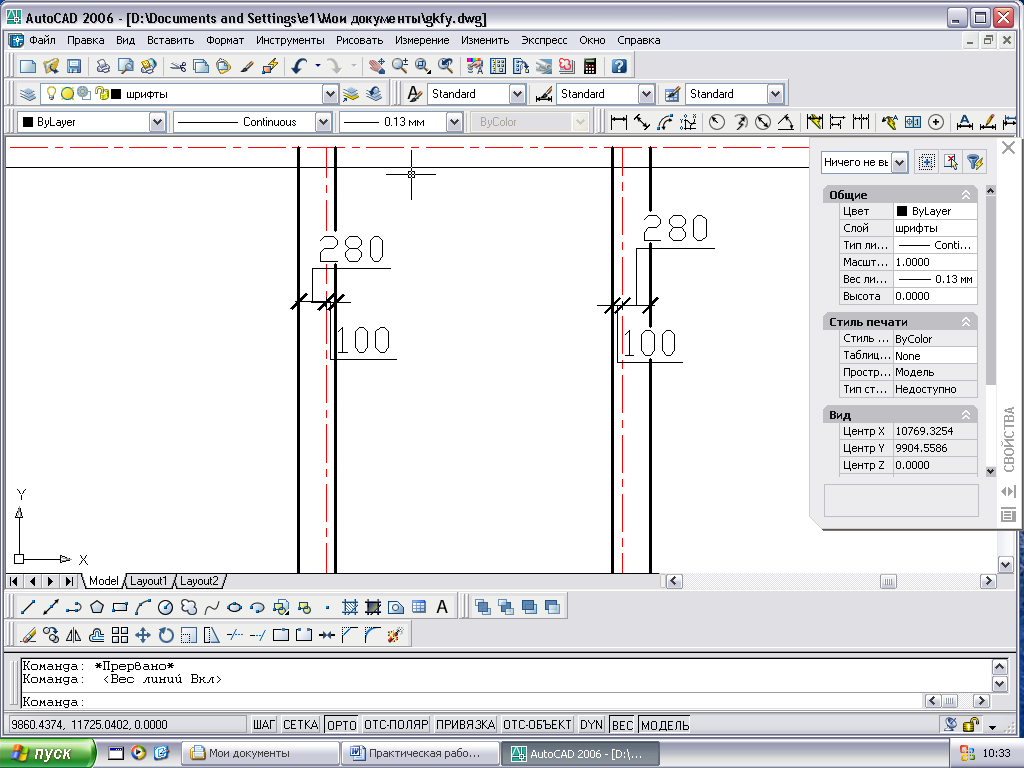

10. В ычерчиваем перегородки между осями Б и В толщиной 100:

В НИМАНИЕ!

• Если не даны внутренние размерные цепочки и наружная цепочка стена – проем, то целесообразнее начинать вычерчивание с оконных проёмов, так как большинство фасадов симметрично. При последовательности работы, указанной выше внутриквартирные перегородки могут оказаться на уровне окна, что недопустимо. Поэтому удобнее планировать помещения, имея уже готовое расположение окон на фасаде, остается лишь правильно расположить их внутри комнат, путём передвижения стен (перегородок).

• Не следует забывать, что ширина прихожей должна быть не менее 1100, а с поворотом не менее 1200 мм; туалет 800х1750 (ширина х длина); совмещенный санузел 1900х1750; ванна 1400х 1750; душевые кабины 900х900.

• Площадь кухни не менее 5 м²; площадь жилых комнат не менее 8 м² (длина жилой комнаты не должна превышать двойной ее ширины).
