Геометрия размещения колонн

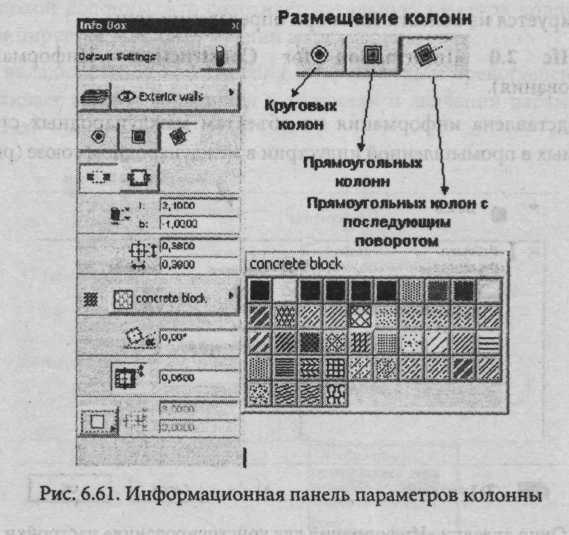

Имеется три геометрических метода размещения колонн (рис. 6.61). Они активизируются выбором соответствующего варианта в информационной панели перед размещением колонны.
В
информационной панели (см. рис. 6.61)
представлены поля настройки параметров
построения колонн, в частности,
разновидности размещения колонн.
Круговой
(Circular)
метод позволяет размещать колонны с
круговой базой.
Прямоугольный
(Right-Angle)
метод создает колонны, стороны которых
совпадают
с нормальной сеткой.
Метод
поворота
(Rotated)
позволяет строить колонны, которые
перед размещением
можно свободно поворачивать.
Технология выполнения операций размещения
колонн
После выбора удовлетворяющего метода построения колонны можно приступать к ее черчению. Новая колонна создается либо в окне «План этажа», или же в 3-D окнах.

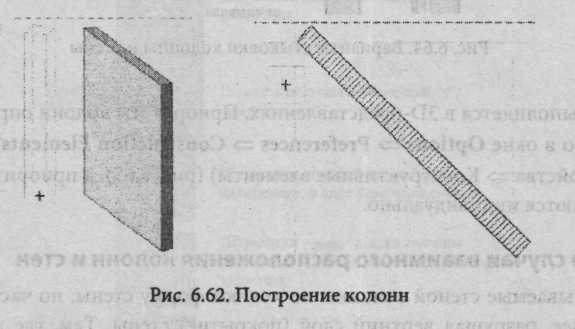

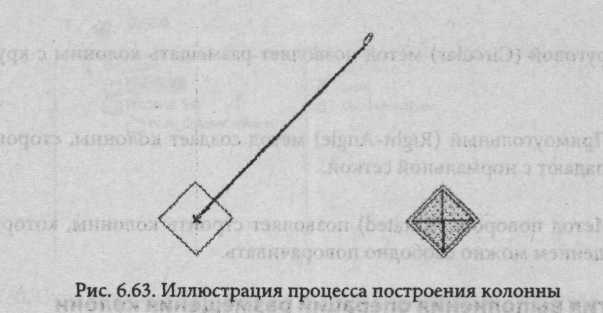

За курсором мыши следует «фоновое» (ghost outline) очертание колонны, пока щелчком не будет задана точка ее размещения. Для удобства выполнения этой операции следует определенным образом увеличить изображение (если размеры колонны очень малы). Посредством щелчка мышью колонна помещается в точку якоря, заданную при настройке в окне параметров колонны. При размещении колонны с поворотом первый щелчок определяет точку размещения якоря. При этом появляется «фоновый» контур колонны, и затем колонна поворачивается до нужного положения, которое и закрепляется вторым щелчком (рис. 6.62).
Существенным
моментом при размещении колонны является
взаимное расположение колонны и других
строительных элементов. Степень видимости
составных частей колонны определяется
уровнем ее приоритета по отношению
к пересекающему строительному элементу
(балки, стенки и др.).

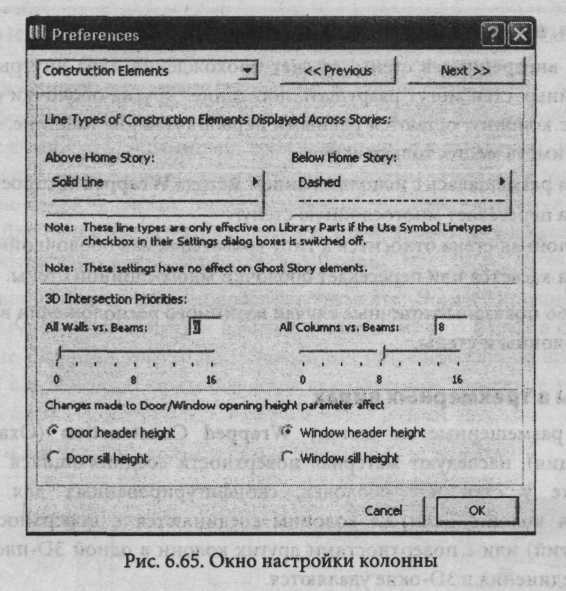

Срезка выполняется в ЗD-представлениях. Приоритеты колонн определяются глобально в окне Options => Preferences => Construction Elements (Настройка => Свойства => Конструктивные элементы) (рис. 6.65), а приоритеты балки определяются индивидуально.
Особые
случаи взаимного расположения колонн
и стен

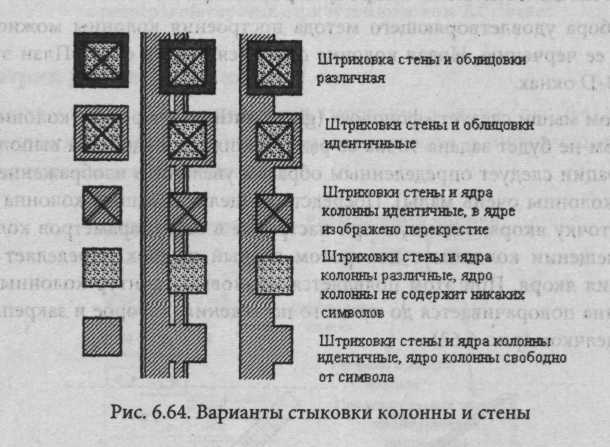

Не охватываемые стеной
колонны не меняют форму стены,
но части внедряются в нее, раз-
рушая верхний слой (покрытие)
стены. Там, где штриховки обо-
лочки стены и колонны совпада-
ют, линия их соединения удаляет-
ся. В любом случае ядро колонны
изображается полностью, с симво-
лом «наклонная линия» или «пере-
крестие». На рис. 6.66 представле-
ны различные случаи соединения
стены и колонны.
Колонны, внедренные в стены, в окне плана этажа
Колонны, внедренные в стены, за счет прохождения ядра внутрь оболочки многослойных стен могут разрушать последние. Другие оболочки стен, охватывающие колонну, остаются равными первоначальной толщине. Охватывание будет иметь место, только если:
колонна размещалась с использованием метода Wrapped (Встроенный);
колонна пересекает многослойную стену;
многослойная стена относится к типу «охватываемая оболочкой»;
колонна касается или пересекает оболочки многослойной стены.
Н
а
рис. 6.66 показаны типичные случаи взаимного
расположения внедренной в
стену колонны и стены.

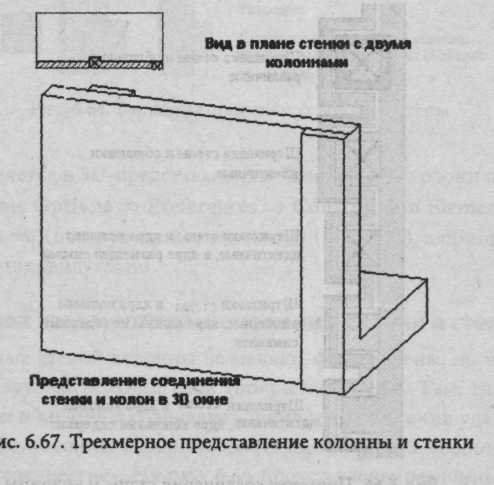

Колонны в трехмерных видах
Колоны, размещенные по методу
Wrapped Construction (Охватываемая
конструкция), наследуют материал по-
верхности соединяющихся стен, даже если
даже у стен нет оболочек, сконфигури-
рованных для реального внедрения ко-
лонн. Если же колонны соединяются с по-
верхностями стен (перекрытий) или с по-
верхностями других колонн в одной
ЗD-плоскости, то линии соединения в
3D-OKHe удаляются.
