6.2. Конструктивный элемент Columns
(Колонна)
К
олонны
- важнейший строительный элемент в
любом сооружении. В программе ArchiCAD
колонны являются структурами, состоящими
из двух элементов: ядра и облицовки
(рис. 6.44). Ядро является конструкцией,
несущей нагрузку.
В сечении колонны могут быть прямоугольными
или круглыми. Они
могут стоять свободно, или могут тесно

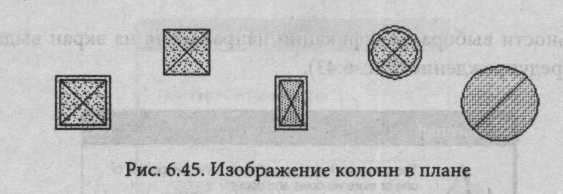

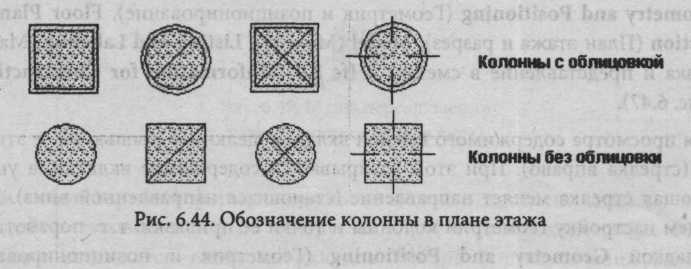

примыкать к стенам. На плоскости (в
«Плане
этажа»)
колонны представляются замкнутым
контуром с различным
наполнением сердцевины (однородный
наполнитель
«plain»,
наклонная линия «slash»,
косой крест «Х-образный»,
крест с со свободной серединой
«crosshair»
- с
засечками)
(рис. 6.44,6.45).
О
блицовка
и ядро имеют, как правило, разные шаблоны
штриховки. В пространственном

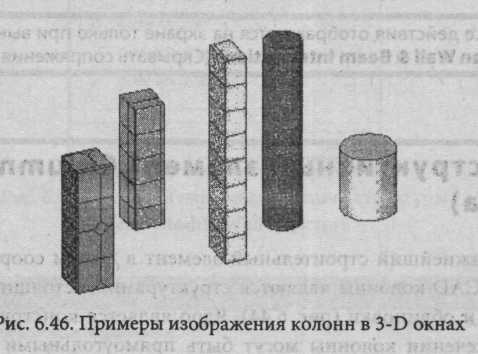

представлении (рис. 6.46) для изображения
всех поверхностей используется единый
материал. В видах разрезов показываются
заполнители ядра. В фасадных видах
колонны представляются контурами.
Средство конструирования колонн и настройка их параметров

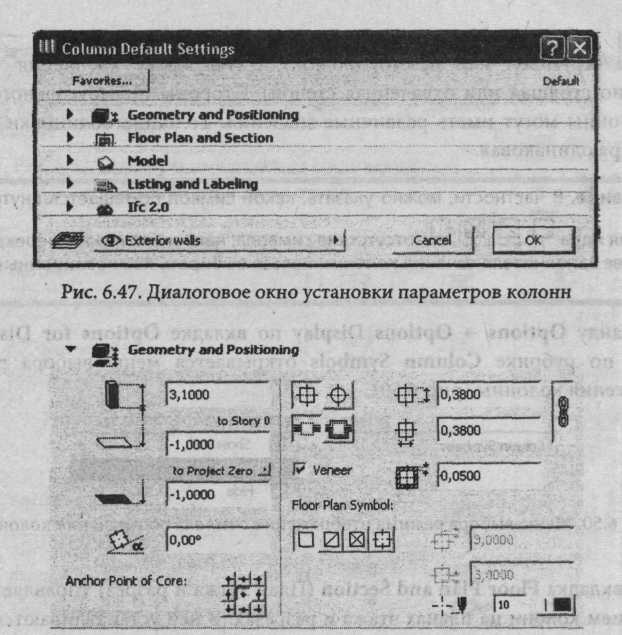

Для создания колонн служит инструмент Column (Колонна). Кнопка этого
инструмента
размещена на панели ТооlBох.
Двойным
щелчком на кнопке
вызывается диалоговое окно (рис. 6.47),
содержащее пять вкладок: Geometry
and
Positioning
(Геометрия
и позиционирование),
Floor
Plan
and
Section
(План
этажа и разрез),
Model
(Модель),
Listing
and
Labeling
(Маркировка
и представление в сметах) и
Ifc
2.0 («Information
for
Construction»)
(рис.
6.47).
Д
ля
просмотра содержимого каждой вкладки
щелкните мышью на ее этикетке
(стрелка вправо). При этом раскрывается
содержимое вкладки, а управляющая
стрелка меняет направление (становится
направленной вниз). Проведем настройку
геометрии колонны и точки ее привязки,
т. е. поработаем с вкладкой
Geometry
and
Positioning
(Геометрия
и позиционирование)
(рис.
6.48).
Рис. 6.48. Вкладка Geometry and Positioning (Геометрия и позиционирование)
В этой вкладке слева содержатся поля с поясняющими этикетками, позволяющие настраивать высоту колонны, возвышение от уровня этажа, возвышение от нулевого уровня проекта; а справа - поля для задания размеров сечения колонны, т. е. размеров ядра и облицовки. Внизу окна размещены переключатели для задания точки привязки - точки якоря ядра.
Рис. 6.49. Меню переключения точки привязки (якоря ядра)
При
любом варианте формы колонны ее можно
позиционировать по одной из
девяти узловых точек: по центру, по
углам и по середине ребра. В этой вкладке
содержатся также кнопки для выбора
формы сечения колонны
(круговой
или прямоугольной)
и способа ее крепления
(свободно
стоящая или охваченная стеной).
Стороны прямоугольного сечения
колонны могут иметь различные значения.
Толщина облицовки вокруг всего
ядра одинаковая.
П
римечание.
В
частности, можно указать, какой символ
помещается внутри изображения
ядра
(отсутствие
символа, наклонная линия, перекрестие).
В
качестве заполнителя сечения колонны
нельзя выбирать композиционные
структуры.

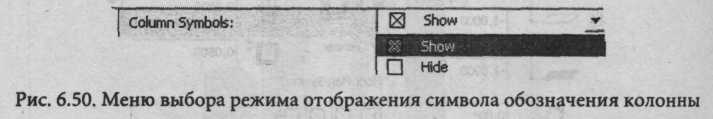

П о команду Options→Options Display по вкладке Options for Display & Output по рубрике Column Symbols открывается меню выбора режима изображения колонны (рис. 6.50).

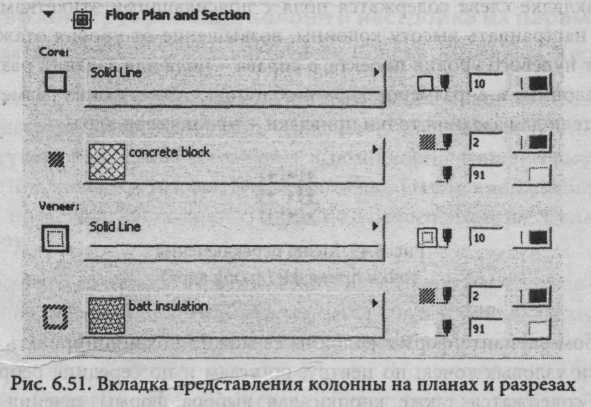

В
торая
вкладка
Floor
Plan
and
Section
(План
этажа и разрез)
управляет представлением колонн на
планах этажа и разрезах. В ней
устанавливаются такие характеристики
колонны, как тип линии контура, образец
штриховки ядра, образец
штриховки облицовки и вид сечения на
плане.

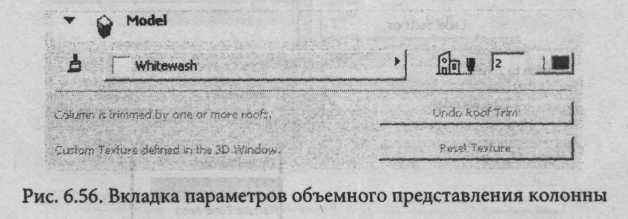

Т
ретья
вкладка
Model
(Модель)
управляет видом изображения колонн в
окнах
пространственного представления и
колонн, не срезанных при пересечении в
окнах разрезов/фасадов.
О
дной
из важнейших задач вкладки является
задание покрытий поверхностей
колонны при стыковке ее со стенами.

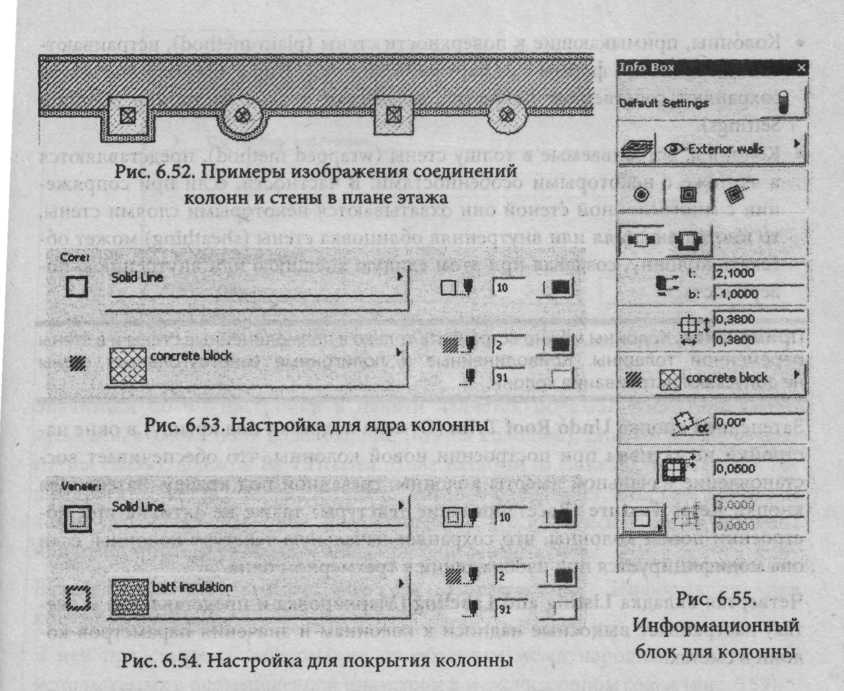

Нужно отметить следующее.
Колонны, примыкающие к поверхности стены (plain method), встраиваются в стену любой формы с ее наружной стороны. При этом колонны всегда сохраняют собственное покрытие, задаваемое в окне настройки (Column Settings).
Колонны, встраиваемые в толщу стены (wrapped method), представляются в чертеже с некоторыми особенностями. В частности, если при сопряжении с многослойной стеной они охватываются некоторыми слоями стены, то иногда внешняя или внутренняя облицовка стены (sheathing) может обтекать колонну, создавая при этом единую внешнюю или внутреннюю поверхность.
П
римечание.
Колонны
можно встраивать только в прямолинейные
стены и в стены переменной
толщины. Криволинейные и полигонные
(многоугольные) стены не
допускают встраивания колонн.
З
атененная
кнопка
Undo
Roof
Trim
(Отмена
подрезки под крышу)
в окне настройки
не активна при построении новой колонны,
что обеспечивает восстановление
начальной высоты колонны, срезанной
под крышу. Затененная
кнопка
Reset
Texture
(Восстановление
текстуры)
также не активна при построении новой
колонны, что сохраняет начальную текстуру
колонны, если она
модифицируется при изображении в
трехмерном окне.

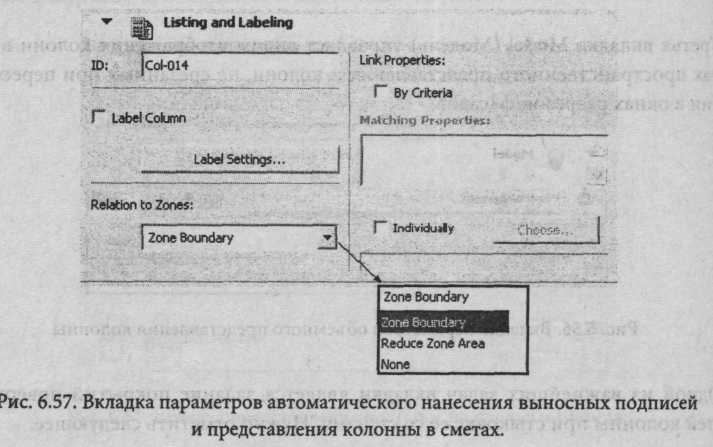

Ч
етвертая
вкладка
Listing
and
Labeling
(Маркировка
и представление в сметах)
настраивает выносные надписи к колоннам
и значения параметров колонн
в сметах.

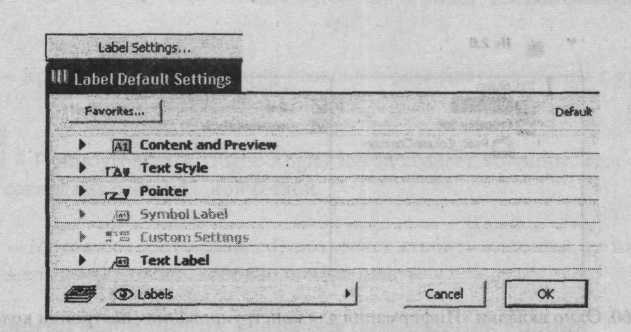

Р
ис.
6.58. Окно вкладки Label
Settings
окна настройки Label
Default
Setting
Значимым полем настройки в панели является поле ID (Идентификатор) элемента, а также поля Label Column (Метка колонны), Link Properties (Параметры связи), флажок By Criteriea. Поле Relation to Zones (Отношение к зонам) раскрывает всплывающее меню, которое определяет, будет ли новая колонна ограничителем зоны, т. е. элементом, который исключается из зоны или игнорируется из области зоны при определении зоны.

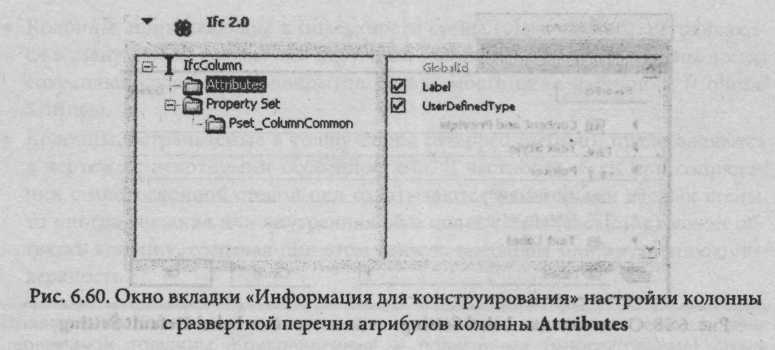

Вкладка Ifc 2.0 «Information for Construction» (Информация для конструирования).
В
ней представлена информация по объектам
международных стандартов, используемых
в промышленной индустрии в международном
союзе (рис. 6.59).
Р
ис.
6.59. Окно вкладки «Информация
для конструирования»
настройки колонны с
разверткой перечня набора Pset
ColumnCommon
