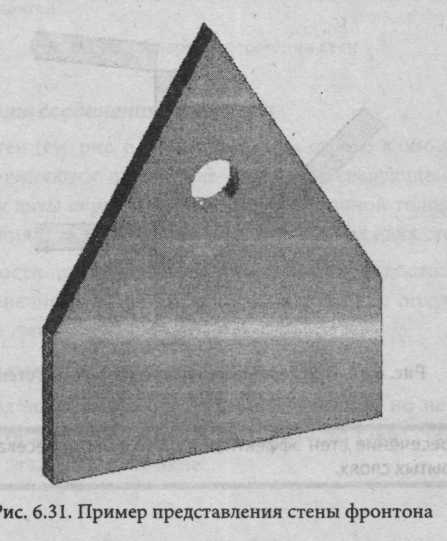

Вычерчивание стен фронтонов
К
огда
требуется стены подогнать под крышу
или отрезать углы стен, то это выполняется
путем подрезки стен-прямоугольников
и подгонкой их под скаты
крыши.
Пересечение стен на плоскости
Технология выполнения пересечения
Точность пересечения стен достигается лишь в том случае, если стены корректно связаны. Базовая линия является основой создания корректных соединений. При соединении стен их базовые линии должны связываться очень точно. Например, Х-пересечения линий недостаточно для построения точного чертежа. Для получения качественного изображения базовые линии должны соединяться своими конечными точками, либо нужно создавать соединения типов Т или Г.
При вычерчивании новой стены одна из существующих стен вытягивается за конечную точку, поэтому достаточно щелкнуть на любом ребре или внутри заштрихованной области, выбранной в качестве места перемещения стены (рис. 6.32). Базовая линия новой (или редактируемой) стены будет накладываться на соответствующее соединение. Однако следует отметить, что такой конструктивный прием с точки зрения других операций редактирования неэффективен. При сложном соединении полезно отключить опцию Clean Wall & Beam Intersections (Скрывать сопряжение стен и балок) в меню Options. В этом случае базовые линии будут четко выделены, что позволит точно создать конструкцию стен. По умолчанию этот режим включен.

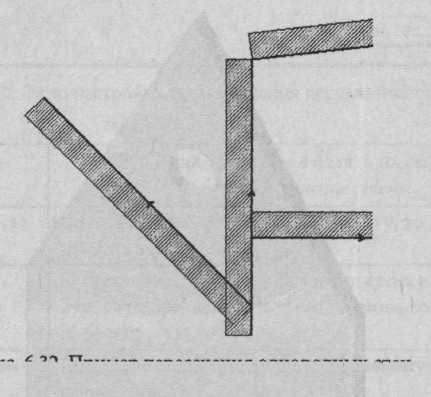

Рис. 6.32. Пример
пересечения однородных
стен.
З
амечание.
Пересечение
стен эффективно, даже если пересекающиеся
элементы находятся
на скрытых слоях.
Соединение стен с различными образцами штриховки
П
ри
соединении стен по типу Г-пересечения
образцы штриховки стен должны
разделяться (рис. 6.33) с помощью диагонали
пересечения. При Т-пере-сечении
внешние контуры стен будут оставаться
непрерывными. Если необходимо
более тщательно изображать детали на
пересечениях стен, то можно создавать
чертежи отдельных фрагментов или
деталей. Перед выдачей чертежей
на принтер или плоттер можно задействовать
PlotMaker.

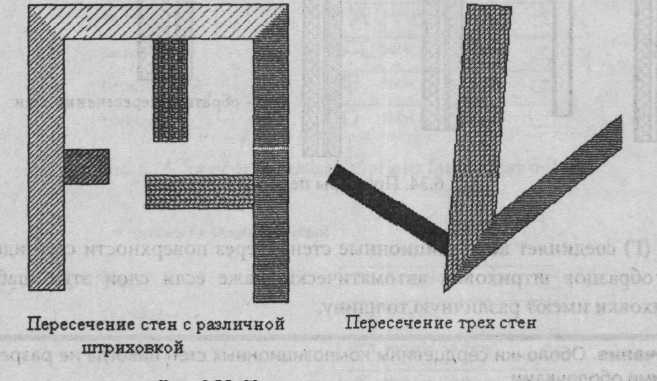

Рис. 6.33. Примеры пересечения стен
Порядок построения соединения трех стен
Соединение трех стен (см. рис. 6.33) выполняется строго в определенном пoрядке. Сначала соединяются две тонкие стены. На следующем шаге третья стена подгоняется к двум первым стенам. Для стен равной толщины соединение трех стен выполняется, начиная с соединения любых двух стен.
Необходимой точности при соединении трех стен можно достигнуть малыми перемещениями конечной точки - в этому случае можно получить двойное пересечение вместо тройного.
Пересечение стен с вертикальным смещением
Если две стены соединяются в горизонтальной позиции, но нет соединения по вертикали, либо они только касаются друг друга, то такие стены не пересекаются ни на плане этажа, ни в 3D-окно.
