Вычерчивание прямоугольников стен

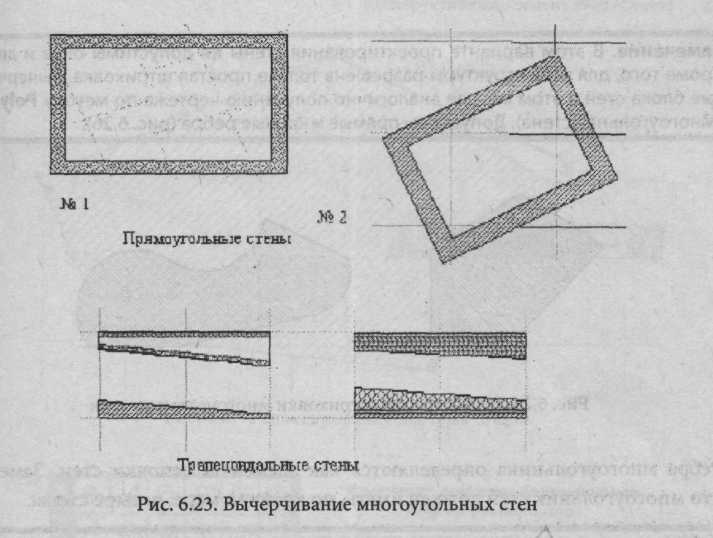

Метод Rectangle Wall (Стена - прямоугольник) создает четыре элемента стены с совпадающими вершинами, определяющими диагонали прямоугольника (рис. 6.23). Все четыре стороны всегда перпендикулярны к линиям нормальной сетки. В этом методе нельзя использовать наклонную сетку.
М
етод
Rotated
Rectangle
Wall
(Стена
- повернутый прямоугольник)
аналогичен
предыдущему методу, за исключением
того, что сначала определяется вектор
поворота для базовой линии прямоугольника
(рис. 6.23).
Вычерчивание трапецеидальной стены
Метод Trapezoid or Non-Parallel (Трапецеидальные, или непараллельные стены) позволяет проектировать и вычерчивать стены с непостоянной толщиной. Построение аналогично прямым стенам, за исключением того, что сначала вводятся значения толщины стены в двух крайних точках (см. выше рис. 6.23).
Вычерчивание многоугольника стен

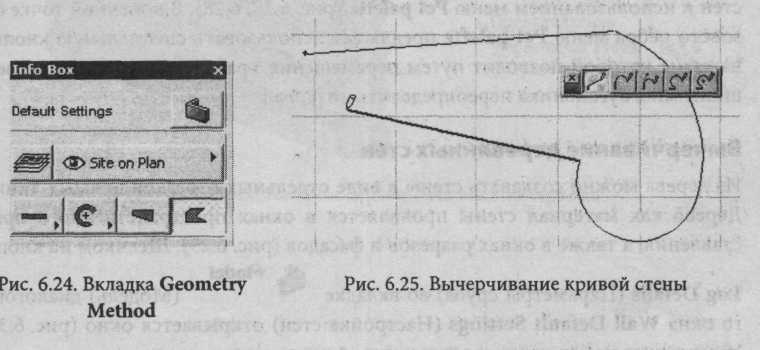

Для построения многоугольной стены, представляющей собою блок свободных поверхностей, выбираем во вкладке Geometry Method (рис. 6.24) метод
Wall
Polygon
(Многоугольник
стен)
-
;
определяем блок стен произвольной
формы (рис. 6.25). Это выполняется также в
диалоговом окне настройки параметров
стены Wall
Settings.
З
амечание.
В
этом варианте проектирования стены не
допустимы окна и двери. Кроме
того, для всей структуры разрешена
только простая штриховка. Вычерчивание
блока стен в этом методе аналогично
получению чертежа по методу PolyWall
(Многоугольная
стена).

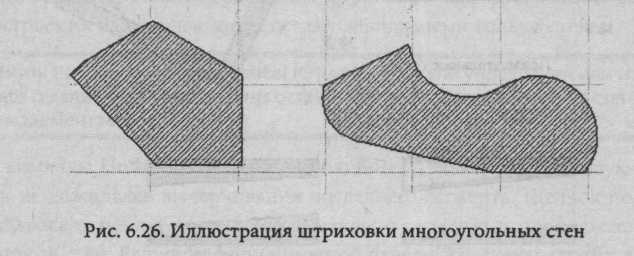

Допустимы прямые и кривые ребра (рис.
6.26).
Ребра многоугольника определяются как элементы цепочки стен. Заметим, что многоугольник стен должен иметь, по крайней мере, четыре стены.
П
римечание.
Если
при вычерчивании многоугольника ребра
пересекаются сами с
собой, то ArchiCAD
выдаст
предупреждение, но процесс вычерчивания
не прекратится.
Нельзя в стену такого типа помещать
окна и двери. Стены многоугольника
не могут иметь композиционную структуру.
П
осле
завершения построения края многоугольника
делятся на группы кромок
базовых линий и плоских ребер, разделенных
«реальными» ребрами, им
соответственно приписываются материалы.

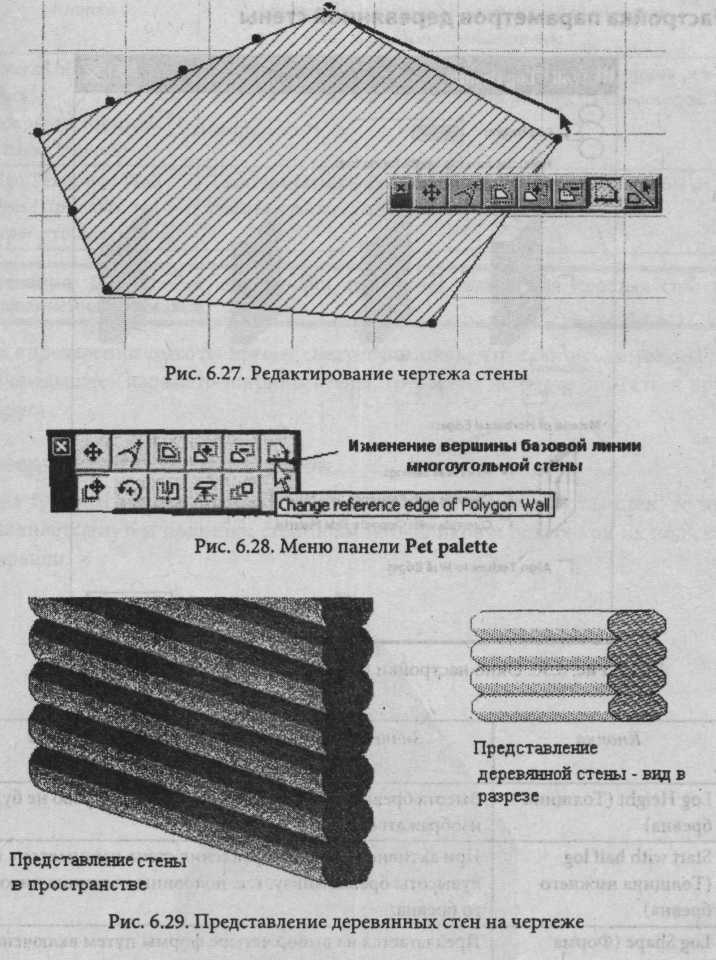

Редактирование стен многоугольника
выполняется щелчком по вершинам и ребрам
или выделением стен
и использованием меню Pet
palette
(рис. 6.27, 6.28). В конечной точке базового
ребра меню Pet
palette
предлагает использовать специальную
кнопку, нажатие
которой позволит путем перемещения
крайних точек в другие вершины
многоугольника переопределить интервал.
Вычерчивание деревянных стен
Из
дерева можно создавать стены в виде
отдельных отрезков прямых линий. Дерево
как материал стены проявляется в окнах
пространственного представления,
а также в окнах разрезов и фасадов (рис.
6.29). Щелчком на кнопке
Log
Details
(Параметры
сруба)
во вкладке
(Модель)
диалогового
окна Wall
Default
Settings
(Настройка
стен)
открывается окно (рис. 6.30), содержащее
номер варианта геометрии и текстуры
материала стены.
Настройка параметров деревянной стены
