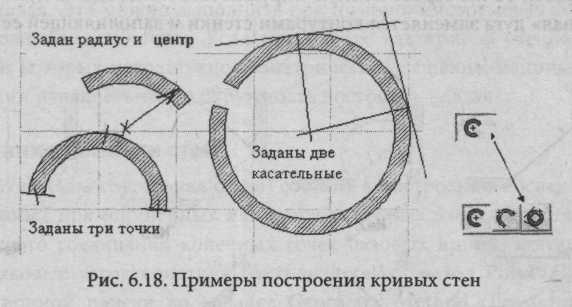

Построение кривых стен
Г
еометрические
методы построения кривых стен Curved
Walls
(Кривые
стены)
(рис. 6.18) предлагают три различные
варианта построения. Все эти методы
за основу берут окружность. Все варианты
построения представлены на
рис. 6.18; они различаются выбором базовых
точек построения дуги и окружности.

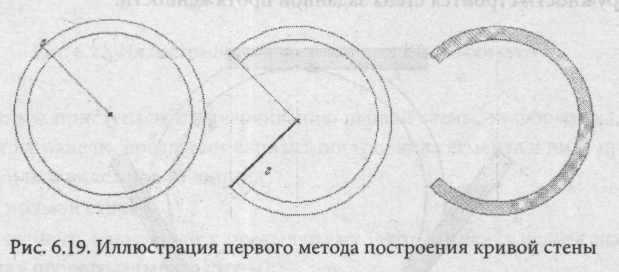

П
ервый
вариант характеризуется
тем, что дуга (или полная окружность)
строится
по заданному центру и радиусу. Щелчком
мышью определяется местоположение
центра. Затем, по мере движения курсора,
увеличивается диаметр
«фоновой» окружности, пока не будет
выполнен второй щелчок мышью. Так
определяется радиус окружности. Затем
движением курсора по «фоновой»
окружности находится положение для
третьего щелчка, и в виде дуги заданного
радиуса и длиной от точки второго щелчка
до точки третьего щелчка
строится стена. Если необходимо построить
круговую стену, то при определении
радиуса выполняется дополнительно еще
один щелчок.
Второй
вариант
построения стены состоит в следующем
- выбираются три точки,
через которые проводится «фоновая»
окружность. На дуге от двух крайних
точек, находящихся на периферической
окружности, строится стена. Эти
точки могут принадлежать другим
элементам, к которым должна примыкать
строящаяся стена. Третья точка определяется
по мере движения «фоновой» окружности
за курсором мыши. Так выполняется
построение базовой окружности.
Четвертый щелчок задает протяженность
стены. Двойной щелчок
по третьей точке задает полную окружность.
Когда длина дуги определена,
«фоновая» дуга заменяется контурами
стенки и заполняющей ее штрих
овкой.

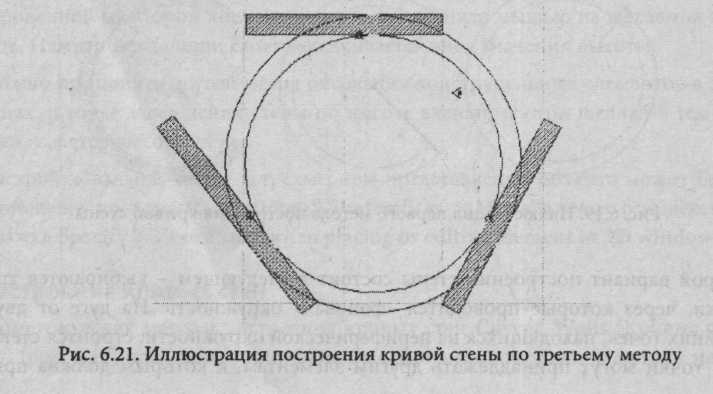

Т
ретий
вариант
построения стены состоит в следующем.
Задаются две касательные, например, к
внешним очертаниям двух стен, которые
предполагается
соединить круговым фрагментом. Внутри
угла, образованного касательными,
выбирается точка, через которую проходит
окружность. На полученной окружности
строится стена заданной протяженности.
З амечание. Поскольку для построения стены необходимо иметь две крайние точки, то построенная стена фактически состоит из двух дуговых стен.
Стены в форме эллипсов, эллиптических дуг или сплайнов непосредственно создавать нельзя. Это можно выполнить при помощи инструмента конструирования «Волшебная палочка». Если при работе над кривой стеной заданы условия, при которых невозможно геометрическое решение, например касательные линии параллельны, то окружность построить нельзя.

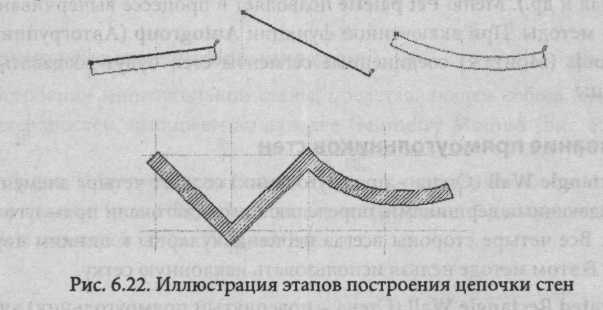

Вычерчивание цепочки стен
М
етод
PolyWall
(Многоугольная
стена)
состоит в построении последовательности
связанных прямолинейных или криволинейных
элементов стен путем автоматического
соединения конечных точек базовых
линий, которые буду иметь
одинаковые характеристики. Активизировать
метод PolyWall
можно
в
информационной панели во вкладке
Geometry
Method
(Геометрический
метод)
(рис. 6.22).
Как только мы приступаем к вычерчиванию первой стены, информация, отображаемая на панели, предлагает вариант построения сегмента в виде прямого отрезка или в виде кривой линии:
сегмент прямой стены;
кривой сегмент, наклонный к предыдущему (этот варианта нельзя использовать для первого сегмента стены);
кривой сегмент, наклонный к линии, которая задана перед вычерчиванием сегмента;
кривой сегмент, проходящий через две точки;
кривой сегмент, определяемый по его центру, радиусу и длине.
Выбираем вариант, наиболее подходящий для определения конечной точки первого сегмента. Она автоматически становится начальной точкой следующего сегмента стены. Завершение построения цепочки стен выполняется двойным щелчком на конечной точке последнего сегмента. Во время построения сегменты стен изображаются «фоновым» контуром. После завершения построения на рабочем листе остаются видимыми только стены.
З
амечание.
Щелчок
на кнопке Cancel
(Отмена)
в панели управления или на клавише
Delete
(Удалить)
в любой момент остановит процесс
вычерчивания стены и создания ее
элементов.
В
ыбор
команды Undo
(Отменить)
в меню Edit
(Правка)
удалит новую цепочку
стен, не дожидаясь вычерчивания последнего
сегмента. Щелчок по клавише
Backspace
отменяет
создание предыдущего сегмента и
продолжает создание
цепочки стен. Если в информационной
панели изменены атрибуты стены в
процессе ее создания, то полученные
сегменты стены будут иметь модифицированные
атрибуты (положение базовой линии, тип
линии, цвет штриховки,
материал и др.). Меню Pet
palette
позволяет
в процессе вычерчивания переключать
методы. При включенной функции Autogroup
(Автогруппировка)
в
меню Tools
(Монтаж)
соединенные сегменты стен будут
создаваться как часть
группы.
