Настройка параметров радиальных размеров

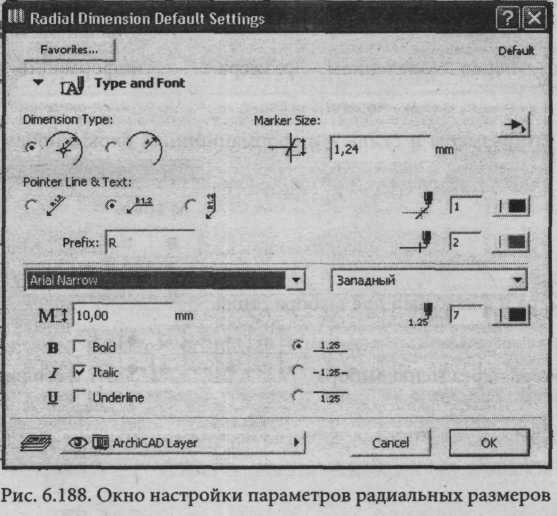

Настройка параметров радиальных размеров выполняется через диалоговое окно, Radial Dimension Default Settings, которое активизируется инструментом (Радиальные размеры) в панели конструирования ToolBox (рис. 6.188).

Как же наносится радиальный размер?

1. Активизируется окно настройки Radial Dimension Default Settings.

2. Устанавливаются необходимые параметры радиальных размеров.

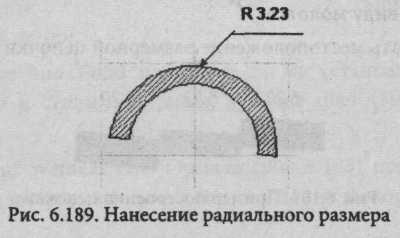

3. Щелкнуть мышью по измеряемому дугообразному элементу конструкции.

Окно настройки позволяет установить следующее:

1. Тип размера - переключатель

2. Ориентацию выносной линии и размеры числа - переключатель

3. Префикс перед значением размера - информационное поле

4. Шрифт, его размеры и стиль - информационный блок с полем для указа-

ния размера и флажками для выбора стиля

5. Тип маркера через меню выбора _,его размер в поле

6. Положение размерного текста через переключатель

7. Перо маркера и размерной линии - указать значения

8. Перо размерного текста - указать значение

Редактирование радиального размера выполняется аналогичным образом, как и при редактировании других размеров, то с активным инструментом «Радиальные размеры».

Установка отметок уровня

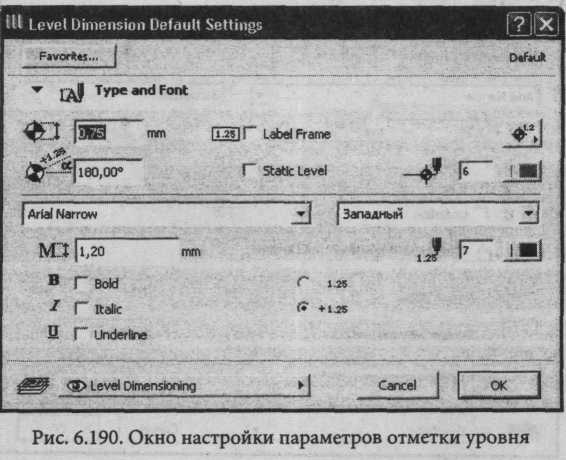

На планах этажей устанавливаются отметки уровня с указанием значений возвышения этажа над нулевым уровнем проекта. С помощью инструмента «Отметка уровня» активизируется окно настройки Level Dimension Default Settings (рис. 6.190).

Корректировка размера маркера уровня и его угол поворота выполняются через поле Отметка о статическом уровне и значок окаймления метки устанавливаются в полях блока

Настройка параметров угловых размеров

Для простановки угловых размеров активизируется инструмент инст-

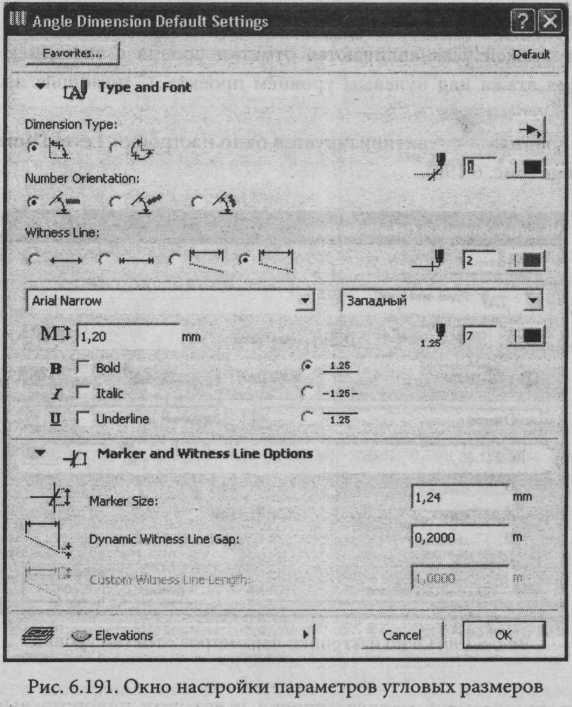

рументальной панели ТооШох. На экран выдается окно настройки Angle Di­mension Default Settings (рис. 6.191).

В окне настройки можно выполнить следующее:

• через переключатель установить тип размера;

• через переключатель определить ориентацию размерного числа;

• через переключатель установить тип выносных линий.

Как же наносятся угловые размеры?

1. Активизируется инструмент

2. В окне настройки назначаются все необходимые параметры.

3. Щелчком мыши последовательно выделяются две линии, между которыми находится измеряемый угол. Курсор принимает форму молотка.

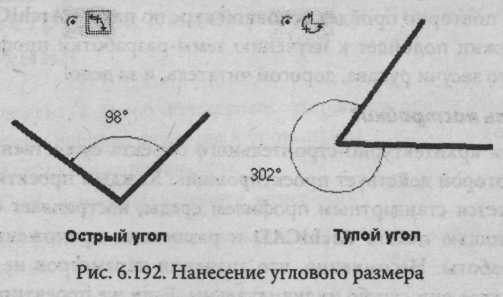

4. Щелчком мыши проставляется значение измеряемого угла (рис. 6.192).
