Выносные надписи. Типы надписей и способы нанесения

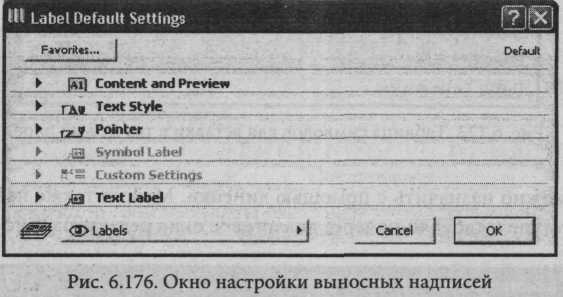

Инструмент «Выносная запись» активируется двойным щелчком по значку
панели инструментов ТооlBох. На экране отображается окно настройки
L
abel
Default
Settings
(рис. 6.176). Этот инструмент обеспечивает
выполнение выносных линий, текстов и
специальных символов.
В
кладка
Content
and
Preview

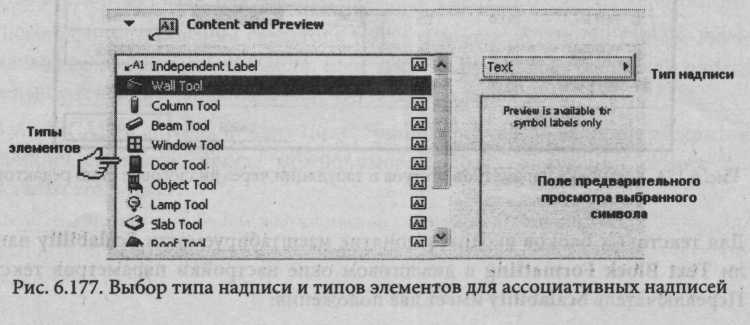

позволяет выбрать тип
«Независимые
надписи»
(Independent
Label)
и элементы, для которых выносные надписи
выполняются

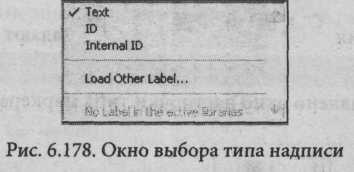

автоматически. Кнопка раскрывает список
возможных типов надписей (рис.
6.177).

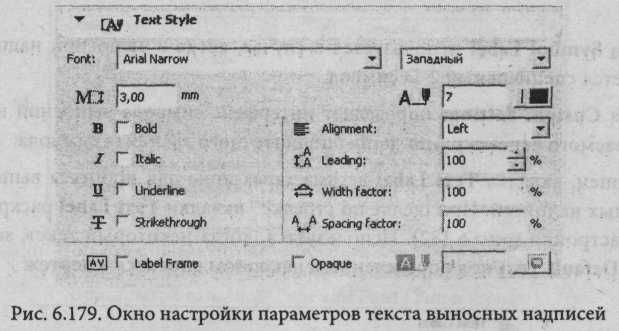

Щелчком по стрелке вкладки Text Style раскрывается диалоговое окно настройки параметров текста. Назначение полей идентично при настройке стиля текста при построении текстовых блоков (рис. 6.171).

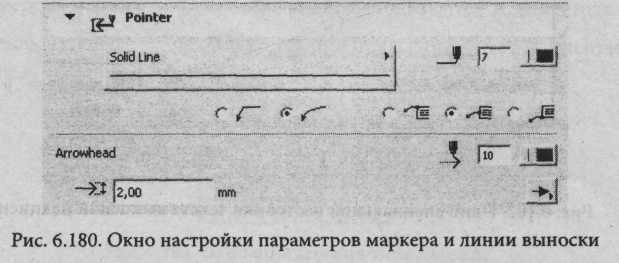

Д
ля
выносных надписей специфично содержимое
вкладки
Pointer
Кнопка Solid Line позволяет выбрать тип линии. В поле Arrowhead вносится размер маркера.
Кнопки
переключения
типа
выноски.
Кнопки
переключения
задают
расположение выносимого текста

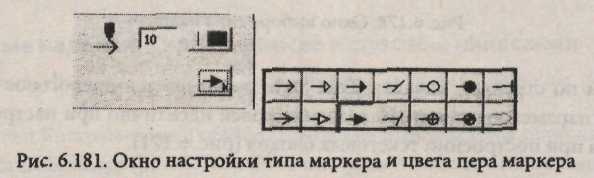

На рис. 6.181 представлено окно настройки типа маркера и его расцветки
Вкладка Symbol Label используется в случае, когда в выносной надписи используется специальный 2-D символ.
Вкладка Custom Settings определяет интерфейс символа выносной надписи описываемого через скрипт-файл библиотечного элемента символа.

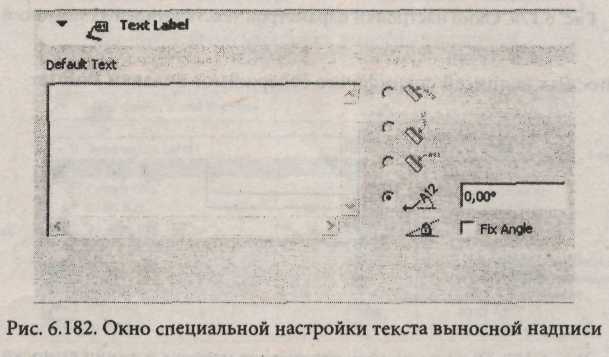

И
,
наконец, вкладка
Text
Label
весьма характерна для процесса выполнения
выносных надписей. При щелке по стрелке
вкладки
Text
Label
раскрывается окно
настройки (рис. 6.182). Используется, когда
некоторый текст, заданный в поле Default
Text
под определенным наклоном вносится в
чертеж
Создание цепочек линейных размеров
Л
инейные
размеры

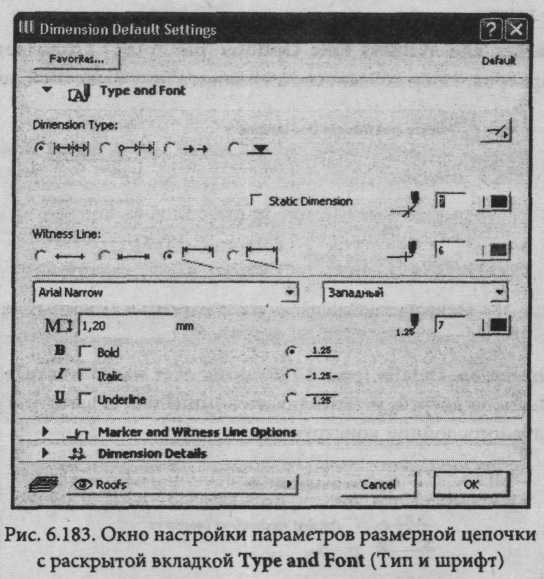

создаются с помощью окно установки
параметров размерных
цепочек
Dimension
Default
Settings,
которое раскрывается при использовании
инструмента «Размерные цепочки» -
кнопка
в
панели ToolBox
Поле
переключателей
задает
тип проставляемых размеров. Первые два
переключателя используются в линейных
размерах.
Переключатель
используется
при нанесении отметок высоты.
Ф
лажок
определяет
размеры как статические.
Поле
переключателей
определяет тип построения выносных линий.
Окно вкладки Type and Fond позволяет также установить применяемый шрифт, его размер и стиль написания, а также цвет (Перо) и положение размерного текста.

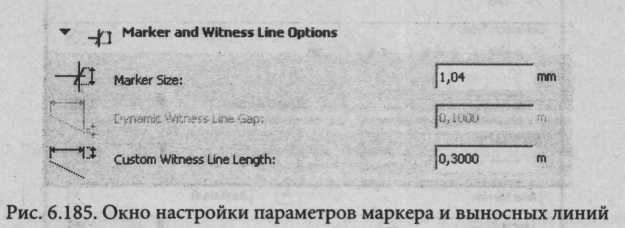

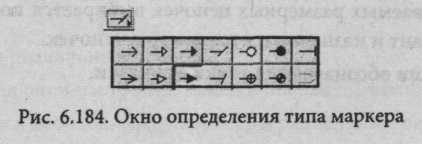

В
кладка
Marker
and
Witness
Line
Options
(рис. 6.185) позволяет настроить размеры
маркеров, зазор до выносной линии и
длину выносной линии.

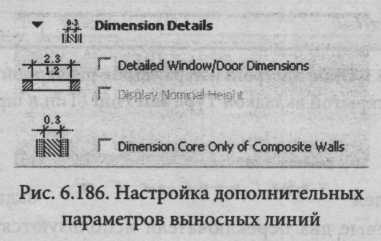

В
кладка
Dimension
Details
(рис. 6.186) позволяет настраивать
дополнительные
размеры окон дверей, устанавливать
номинальную высоту и размеры несущего
слоя многослойной конструкции.

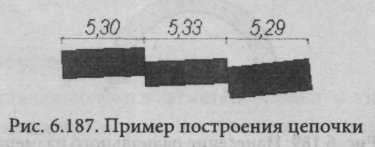

Как же строится размерная цепочка?
В панели инструментов выбирается инструмент размерная цепочка
Для устанавливаемых размерных цепочек выбирается подходящий геометрический вариант и назначаются параметры цепочек.
Щелчками мыши обозначаются точки привязки.
4. Либо двойным щелчком мыши, или же щелчком по кнопке ОК курсор
преобразуется
к виду молотка
5. На чертеже указать местоположение размерной цепочки
