П остроение равномерной наклонной сетки
Представленный на информационной панели метод построения равномерной наклонной сетки (четвертая кнопка) позволяет быстро сконструировать сетку с плоскими поверхностями. После определения прямоугольного контура сетки открывается диалоговое окно Regular Sloped Mesh (Наклон ЗD-сетки).
В поля Division (Деление, части) заносится количество линий сетки по обоим координатным направлениям. В полях Zl, Z2 и Z3 раздела Mesh Corner Elevation (Возвышение уровня сетки) устанавливаются возвышения трех углов сетки, возвышение четвертого угла вычисляется автоматически. В соответствии с настройкой ArchiCAD перерисовывает 3D-ceткy.
Построение отверстий и новых вершин сетки
Для внесения дополнительных точек на сетку выполните следующее. Выберите сетку, в которую вносятся дополнительные точки. На открытой линии или на замкнутом многоугольнике дважды щелкните на последней вершине либо нажмите кнопку ОК в панели управления. Откроется диалоговое окно New Mesh Point (Новая точка сетки), в котором определяются новые вершины как точки отверстия или как дополнение к поверхностям. Очевидно, что только вершины, попавшие внутрь контура сетки, рассматриваются как составные элементы сетки.
Процесс дополнение сетки новыми вершинами не ограничен. Если возникает необходимость в построении отверстий в сетке, то ArchiCAD предлагает несколько путей определения взаимосвязи новых создаваемых точек и существующих.

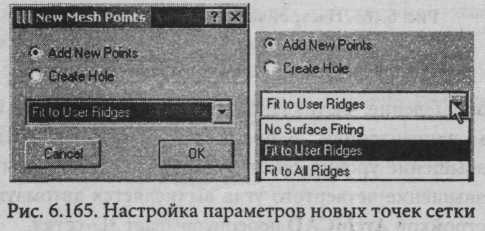

На рис. 6.165 показано окно New Mesh Points. Мы видим, что пользователь априори может указать, с какой целью вносятся новые точки - это дополнительные вершины сетки или же вершины будущего отверстия.
О
кно
Fit
to
User
Ridges
(Привязать
к пользовательским ребрам)
позволяет установить
возвышение новых вершин. Например, если
во всплывающем меню
выбрана опция
No
Surface
Fitting
(Без
поверхности привязки),
то новые точки
будут дополнены с высотой, заданной в
диалоговом окне настройки сетки.
При выборе опции Fit
to
User
Ridges
(Привязать
к пользовательским ребрам)
новые точки будут помещены на
активизированную поверхность сетки,
и только определенные пользователем
ребра сохранят свою высоту. Если
же выбирается опция Fit
to
All
Ridges
(Привязать
ко всем ребрам), то
новые точки, помещаемые на активизированную
поверхность сетки, и все ребра
сохраняют свои значения высоты.

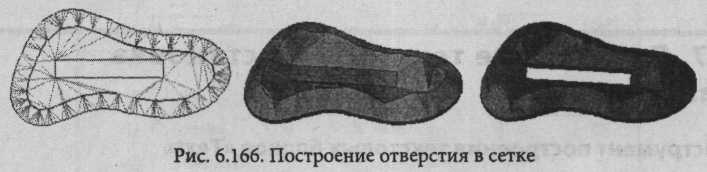

При добавлении точек к выбранной сетке в режиме New Mesh Points отверстие можно разметить между добавленными точками. Расположенные ниже две кнопки выпадающего меню, содержащего три варианта получения результатов.

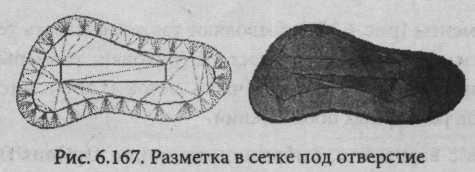

В
ариант
No
Surface
Fitting
характеризуется
тем, что новые точки добавляются
с высотой, значение которой установлено
в окне настройки
Mesh
Setting.
Пересекаемые
определенные пользователем ребра будут
сохранять свою высоту.
Если создается отверстие, то склоны
сетки будут соединяться с нижним
возвышением сетки.

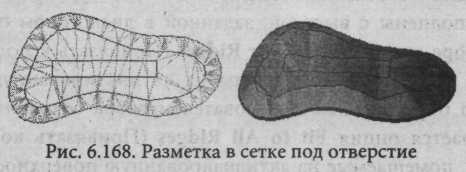

Е
сли
выбран вариант
Fit
to
User
Ridges,
то новые точки будут размещаться на
текущей поверхности сетки, и только
определенные пользователем ребра будут
сохранять свою высоту.
Если выбран вариант Fit to All Ridges, то новые точки будут размещаться на текущей поверхности сетки, и все ребра будут сохранять свою высоту.

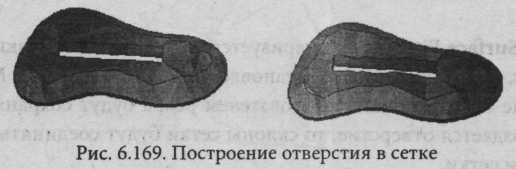

В
последних двух случаях, если создается
отверстие, то никакие скаты, связанные
с низом сетки, не будут создаваться,
тем самым, позволяя помещать здание
точно в выкопанном месте.
