Инструмент конструирования сетки и настройка ее параметров

Активизация инструмента Mesh (Сетка) путем щелчка мыши на кнопке , расположенной на панели инструментов ТооlBох, открывает диалоговое окно блока настройки параметров сетки Mesh Default Settings (рис. 6.147). Этот блок содержит пять вкладок: Geometry and Positioning (Геометрия и позиционирование), Floor Plan (План этажа), Section (Разрез), Model (Модель) и Listing and Labeling (Маркировка и представление в сметах). Внизу диалогового окна размещена кнопка ; щелчок по ней открывает меню по выбору слоя, на котором строится сетка.

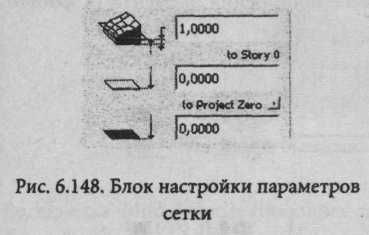

В кладка Geometry and Positioning (рис. 6.147) предназначена для управления характеристиками сетки. Она содержит три поля (с левой стороны) для задания возвышения базовой плоскости сетки от уровня этажа, глубину тела сетки (т. е. высоту стенки ниже базовой плоскости), возвышение базовой плоскости сетки от абсолютного нуля (от нулевого уровня проекта) (рис. 6.148).

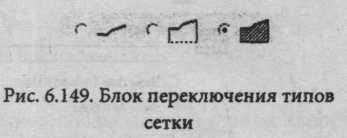

На правой стороне окна блока настройки представлены переключатели, позволяющие выбрать тип сетки: проволочная, поверхностная и сплошная (рис. 6.149).

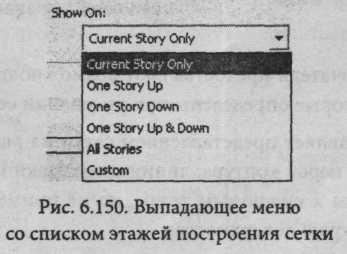

В поле Show on (Показать на) после щелчка по стрелке раскрывается список для идентификации этажа, на котором строится сетка: на активизированном этаже (Current Story Only), на один этаж выше (One Story Up), на один этаж ниже (One Story Down), на один этаж выше и ниже (One Story Up & Down), на всех этажах (All Stories). В ArchiCAD 9 этот список пополнился вариантом Custom.

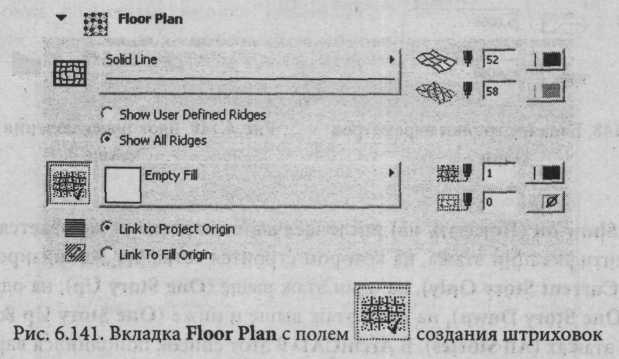

Вкладка Floor Plan управляет параметрами представления ЗD-сетки на плане. В ней задается тип линии контура сетки, перо для вычерчивания контура в плане этажа, в ЗD-представлении и разрезах. В пакете ArchiCAD предусмотрено, что для ребер используется тот же тип линий. Для лучшей различимости ребер их цвет настраивается в меню Pen Color.

В ArchiCAD 9 щелчком по клавише включается процесс штриховки сетки. Предусмотрено два варианта ориентации штриховки (рис. 6.151):

• Link to Project Origin (От начала проектных координат) - штриховка создается от начала координат проекта;

• Link To Fill Origin (По указанному вектору) - начальная точка и направление штриховки определяются в процессе построения элемента (в данном случае перекрытия).

П ереключатель позволяет управлять видимостью ребер сетки.

Две кнопки-переключателя предоставляют возможность показывать все ребра или только те, которые определены при рисовании сетки.

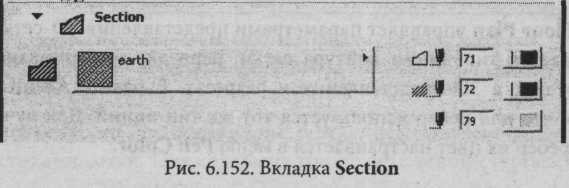

В кладка Section управляет представлением сетки на разрезах. В ней задается образец штриховки, перья контура, линии штриховки и фон штриховки. Эти значения применимы к сплошным телам, но не применимы к простым или расположенным по краю поверхностям.

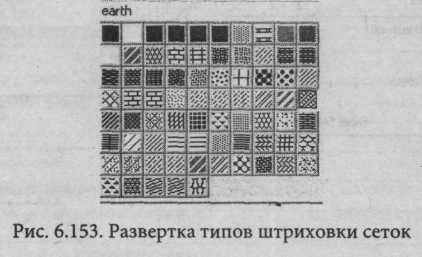

Щ елчком по кнопке раскрывается «окно - палитра» типов штриховки сетки

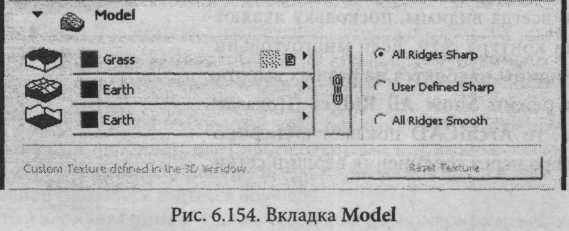

Во вкладке Model проектировщик задает материалы для различных сторон блоков сетки. В зависимости от метода конструирования (сетки простых поверхностей, сетки с вертикальными сторонами, сетки в виде сплошных тел) доступны не все способы управления. Для различных поверхностей сетки можно выбрать разные материалы или щелкнуть на кнопке «Цепочка», что позволяет использовать последний выбранный материал для всех поверхностей. Отключение кнопки «Цепочка» восстанавливает начальные материалы для поверхностей сетки.

В о вкладке находятся три кнопки-переключателя, определяющие создание ребер в SD-моделях сетки. Например, выбор All Ridges Smooth (Все ребра сглаженные) означает, что на ЗD-видах будут появляться только ребра, определенные пользователем.

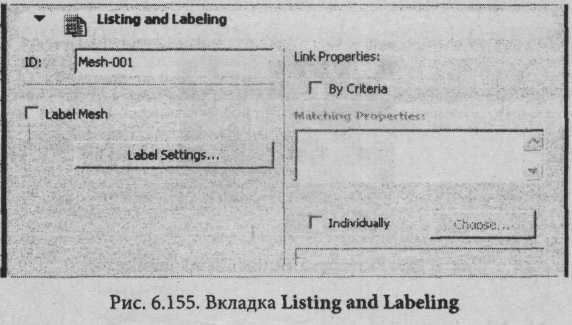

Вкладка Listing and Labeling управляет параметрами представления сетки в сметах и автоматическим нанесением выносных надписей для создаваемых трехмерных сеток. Базовым параметром при описании параметров является идентификационный номер (ID).
