Построение сложной крыши в зd-окне

Построение сводчатой крыши в окнах трехмерного представления для всех типов начинается с построения на нужной высоте первой стороны прямоугольного контура. На экране появляется меню, содержащее кнопки для построения скругленных крыши, симметричных крыш и крыши неправильной формы.

Создание скругленных крыш (Rounded Roof)

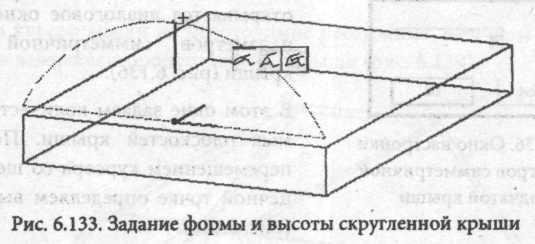

1 . Рисуем линию поперечного сечения крыши и щелчками мыши задаем необходимое количество сегментов. Двойным щелчком в конечной точке задаем высоту крыши (рис. 6.133,6.134).

2 . Расширяем протяженность крыши, перемещая контур до желаемой длины; щелчком мыши закрепляем положение крыши. На рис. 6.135 представлен вид крыши в трехмерном представлении.

Создание симметричных сводчатых крыш (Symmetrical Vaulted Roof)

При создании симметричных крыш открывается диалоговое окно настройки параметров симметричной сводчатой крыши (рис. 6.136).

В этом окне задаем количество создаваемых плоскостей крыши. Последующим перемещением курсора со щелчком в конечной точке определяем высоту крыши (рис. 6.136).

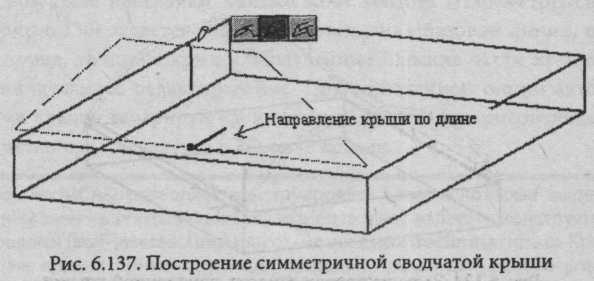

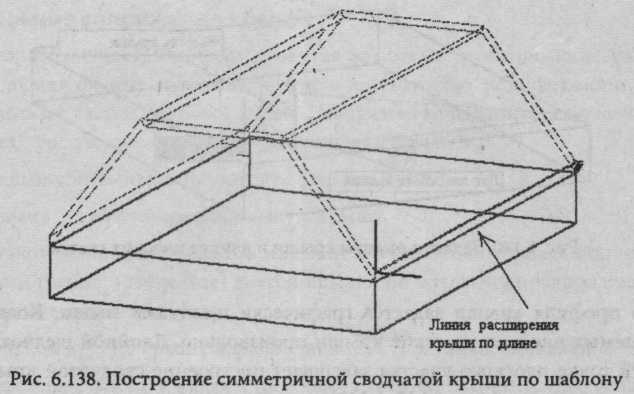

З атем «протягиваем» контур сечения крыши на желаемое расстояние и щелч­ком мыши закрепляем положение крыши.

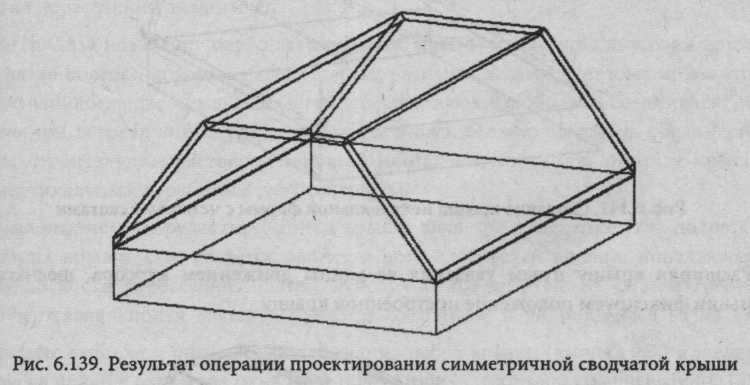

П ередвинув курсор мыши на необходимое расстояние, щелчком мыши фиксируем его и завершаем проектирование крыши (рис. 6.139).

З амечание. Этот способ позволяет создавать плоскости крыши равной длины в сечении, т. е. ее ребра сегментов имеют одинаковую длину.

Д ля построения крыши произвольной (Irregular) формы или крыши нерегулярной структуры (кнопка ) последовательными щелчками мыши задаем количество и высоту плоскостей крыши.

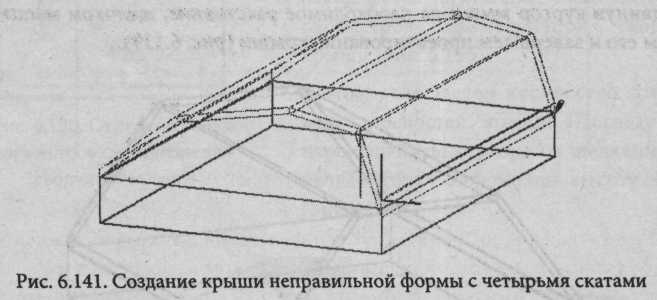

Форма профиля крыши задается графически щелчками мыши. Количество создаваемых плоских участков крыши произвольно. Двойной щелчок на последней точке плоского участка завершает построение сводчатой крыши неправильной формы (рис. 6.140, 6.141).

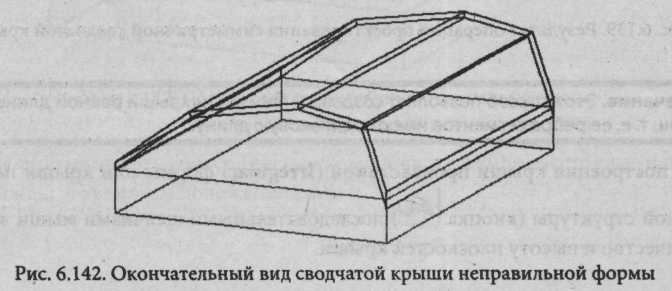

Расширяя крышу путем указания ее длины движением курсора, щелчком мыши фиксируем положение построенной крыши

Построение сопряжения крыши

При разработке нестандартных проектов возникает необходимость стыковки двух плоских фрагментов крыши друг с другом либо модификации некоторых плоских частей сложной крыши, например пристройки слухового окна (dormer). Рассмотрим два случая пересечения крыш.

Как же выполнить пересечение двух плоских крыш?

На плане этажа выбираем меньшую крышу.

1. Щелчком мыши при нажатой клавише Ctrl проводим фиксацию на ребре (линии гребня - ridge line) другой крыши, по которому предполагается сопряжение крыш.

1. Выбираем другую крышу и выполняем действия, аналогичные п. 2.

Когда на плане этажа эти ребра (две линии гребня) встретятся, то это значит, что они фактически пересеклись в 3D-okhc

Для более сложных крыш, когда стыкуются более двух плоских фрагментов, потребуется задание дополнительных вершин, но в целом процесс построения пересечений аналогичен.

A rchiCAD позволяет пересекать полоски (fascia) и выступы дымовой трубы (barge boards), которые находятся под разными углами. Поэтому возможны случаи, когда две крыши не могут соответствующим образом соединится, да­же при встрече линий гребня на плане этажа. Можно создавать соединения на строительном растворе (mortared joints) или соединять плоские крыши вертикальными гребнями (vertical ridges).

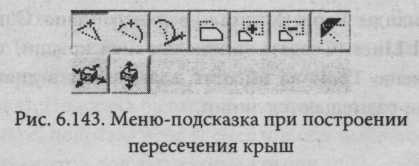

С пецифическим редактированием крыши является изменение угла подрезки торца крыши. Это делается выбором всех плоскостей крыши, попадающих в плоскость пересечения. Затем курсор позиционируем на общем гребне. Удерживая кнопку мыши в нажатом состоянии, в появившемся меню Pet palette выбираем опцию редактирования ребра крыши (кнопка ) и щелка­ем на ней для открытия окна Roof Edge Angle (Угол торца крыши) (рис. 6.143, 6.144).

В окне настройки угла подрезки торца выбираем направление подрезки (вер­тикальная, перпендикулярная, горизонтальная, произвольная по заданному значению угла) и задаем угол подрезки. Проектировщик может применить настройку подрезки сразу ко всем кромкам плоскостей крыши, которые встречаются на линии общего гребня.
