К рыша-купол (Dome)

После активизации инструмента Roof (Крыша) на панели инструментов

и выбора геометрического варианта (кнопка в окне информационной панели тремя щелчками мыши указываются три точки: центр купола, начальная и конечная точки контура крыши.

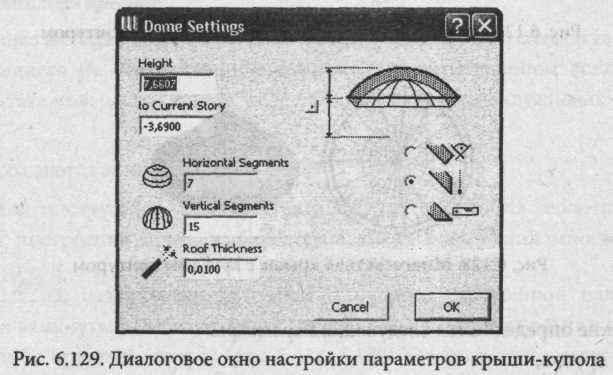

П осле третьего щелчка открывается окно Dome Roof Settings для настройки параметров крыши-купола (рис. 6.129). После настройки щелчком на кнопке ОК строится крыша с заданными параметрами. Крыша в виде купола строится как набор отдельных плоских крыш. При активизированной функции Autogroup (Автогруппировка) отдельные фрагменты будут автоматически группироваться. Процесс построения крыши в форме купола аналогичен для плана этажа и для 3D-okoh. При втором щелчке дуга, образующая контур крыши, замыкается, образуя круговой контур.

Слева в окне находятся следующие поля:

• высота купола - измеряется от центра контура. По умолчанию значение высоты максимально и равно высоте полусферы. Меньшее значение высоты выравнивает купол;

• возвышение базовой линии.

• число полосок по горизонтали.

• число сегментов по вертикали.

• толщина крыши.

Справа расположены три переключатели, задающие вид подрезки торца крыши; перпендикулярная, вертикальная и горизонтальная.

По завершении построения крыши-купола ее отдельные части допускают индивидуальное редактирование, т. е. компоненты крыши редактируются как отдельные скаты.

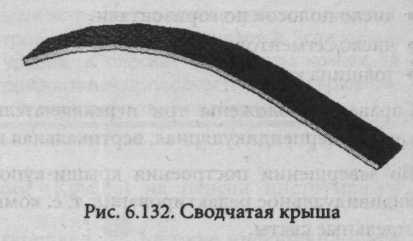

Сводчатая крыша (Barrel-vaulted)

Этот метод позволяет строить комплексные сводчатые крыши, поперечное сечение которых задается в плане некоторой кривой.

Сводчатая крыша может конструироваться как в плане этажа, так и в окнах пространственного представления. Кривая, построенная в плане этажа, интерпретируется как поперечное сечение крыши. После выбора способа построения сводчатой крыши рисуется кривая (используется подсказка по формам дуговых фрагментов или «волшебная палочка»). Нажатие на кнопку ОК или Cancel завершает процесс построения.

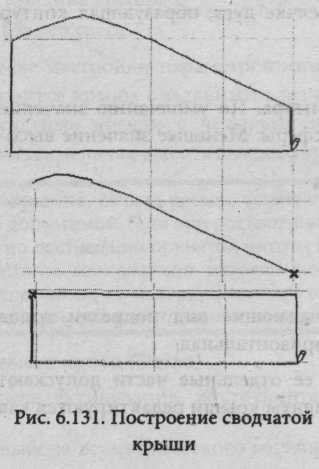

Пояснение. При построении кривой видна растягивающаяся граница, концы которой соединяются с кривой пересечения. Одна сторона границы служит воображаемым полом и поверхностью сводчатой крыши. Первый щелчок определяет начальную точку и форму, а второй-длину сводчатой крыши.

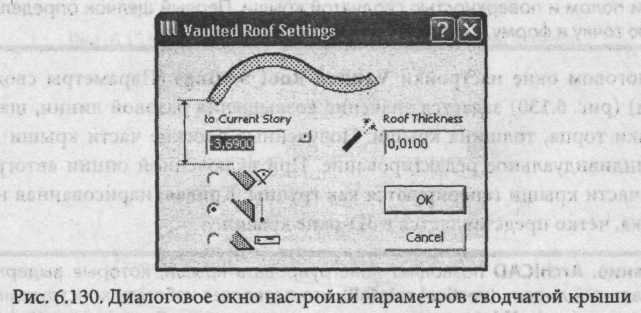

В диалоговом окне настройки Vaulted Roof Settings (Параметры сводчатой крыши) (рис. 6.130) задается значение возвышения базовой линии, шаблоны подрезки торца, толщина крыши. Полученные плоские части крыши допускают индивидуальное редактирование. При включенной опции автогруппировки части крыши генерируются как группы. Кривая, нарисованная на плане этажа, четко представляется в 3D-OKHe крыши.

З амечание. ArchiCAD позволяет конструировать крыши, которые выдерживают вертикальный ливень (vertical rainfall), что позволяет избегать конструкций самопересекающихся (self-intersecting) или откидываемых (reclinate) крыш. Кроме того, одна и та же кривая применяется для создания крыши для одного угла прямо­угольной границы, но неэффективна для другого угла. Это связано с тем, что кривой контура определяется не только форма крыши, но и угол граничного прямоуголь­ника, связанного с ним. Начальная и конечные точки необходимо определить так, чтобы сторона «тяжелой» линии (heavy line side) граничного прямоугольника не пересекалась с кривой исходного пересечения.
