И нструмент конструирования крыши и настройка ее параметров

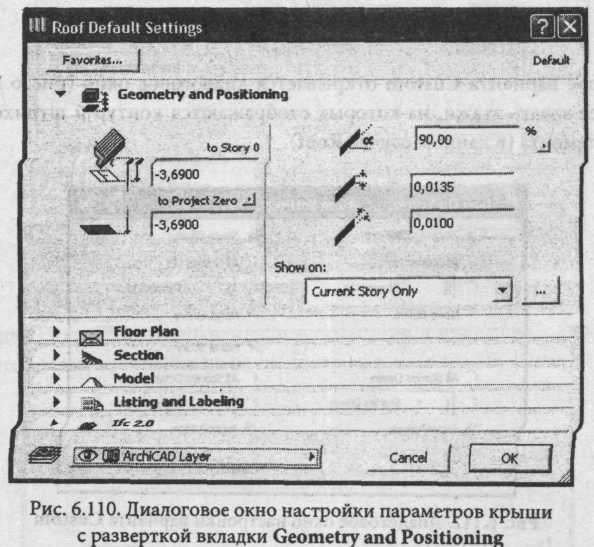

Кнопка инструмента Roof расположена на панели инструментов Toolbox. При активизации инструмента открывается окно настройки параметров крыши (рис. 6.110). Диалоговое окно содержит шесть вкладок: Geometry and Positioning (Геометрия и позиционирование), Floor Plan (План этажа), Section (Разрезы), Model (Модель), Listing and Labeling (Маркировка и представление в сметах) и Ifc 2.0 «Information for Construction» (Информация для конструирования).

В низу окна размещена кнопка. для выбора активизированного слоя.

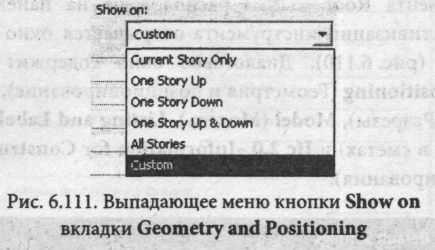

В кладка Geometry and Positioning (рис. 6.110) содержит поля (правая сторона) для задания толщины крыши и ее уклона (Roof pane's pitch). Слева задается возвышение базовой линии от уровня активного этажа и от абсолютного (проектного) уровня. Толщина крыши задается либо в направлении, перпендикулярном ее поверхности, либо толщиной вертикального среза. Внизу окна находится поле Show on (Показать на), в котором раскрывается меню по выбору этажа для отображения крыши. В ArchiCAD 9 в меню добавлена строка Custom (Специальный).

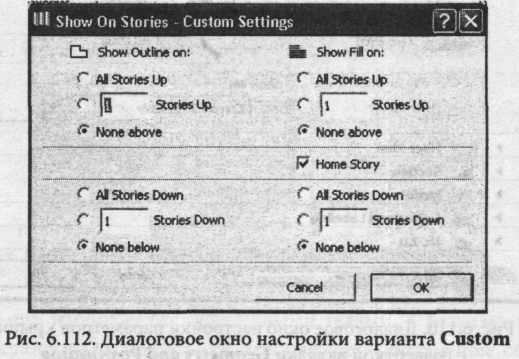

При выборе варианта Custom открывается диалоговое окно (рис. 6.112), позволяющее задать этажи, на которых отображаются контур и штриховка покрытия элемента (в данном случае Roof).

У клон крыши (Roof pitch) задается в различных единицах, выбор которых реализуется в меню, отображаемом при щелчке на стрелке поля. Уклон можно определять в градусах (от 0° до 89°), в процентах или в величине подъема крыши через 12 футов или 12 дюймов по горизонтали. Уклон крыши обычно выражается положительным числом. В случае реверсной крыши (reversed roof) уклон может быть отрицательным. В этом случае сторона определяется курсором Eyeball (Глаз), перемещающимся вверх вместо перемещения вниз.

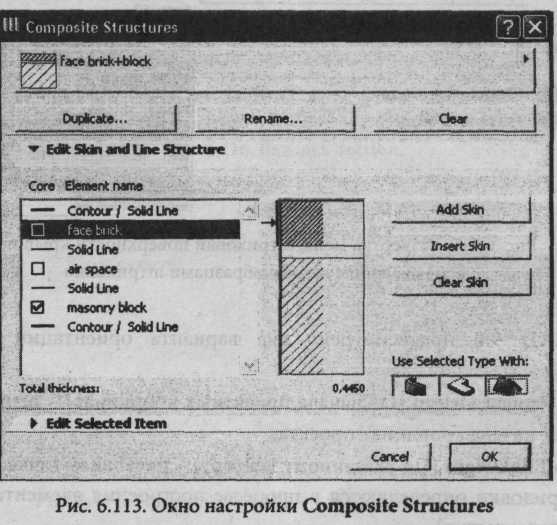

Д ля многослойной структуры крыши эти два поля нельзя модифицировать, поскольку толщина крыши определяется значением, указанным в опции Composite (Композиты) меню Options (рис. 6.113).

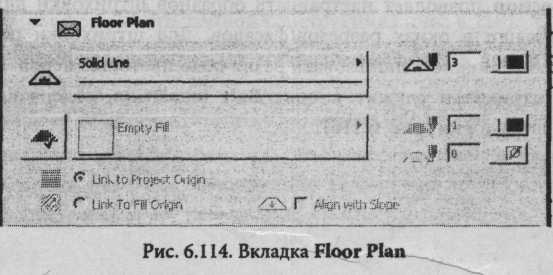

Во вкладке Floor Plan устанавливается тип линии и цвет пера, с помощью которых отображается крыша на плане этажа, фасадах и в ЗD-окнах.

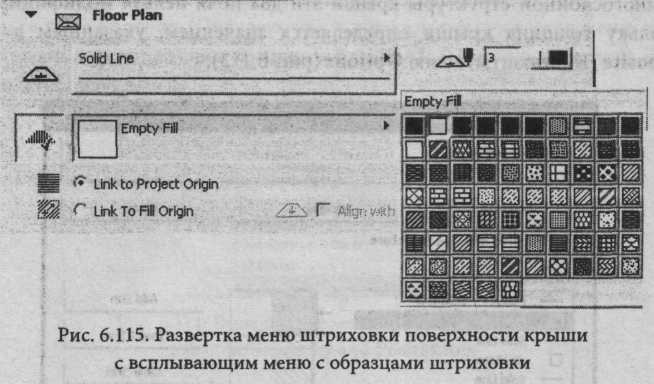

Н ажатие кнопки отображает меню выбора типа штриховки поверхности крыши (рис. 6.115).

В ArchiCAD 9.0 предусмотрено два варианта ориентации штриховки (рис. 6.115):

• Link to Project Origin (От начала проектных координат) - штриховка создается от начала координат проекта;

• Link To Fill Origin (По указанному вектору) - начальная точка и направление штриховки определяются в процессе построения элемента (в данном случае перекрытия).

Направление штриховки определяется через кнопки во вкладке Floor plan (рис. 6.115).

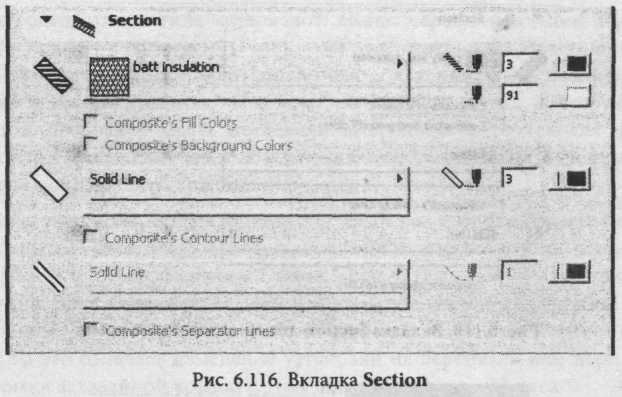

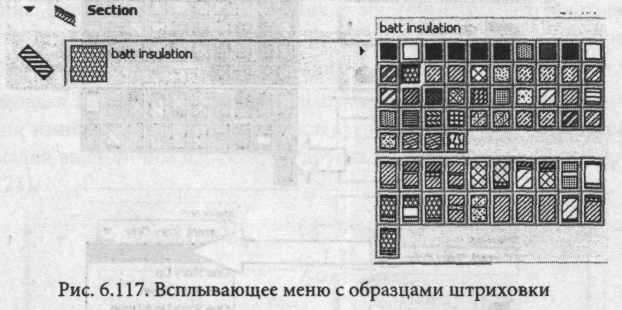

Вкладка Section позволяет настраивать образцов штриховки для раскраски разрезов крыши в окнах разрезов/фасадов. Для штриховки разрезов тела крыши и фона можно использовать различные цветовые перья. Для задания образцов штриховки служит кнопка Batt insulation, содержащая таблицу шаблонов штриховки (рис. 6.116).

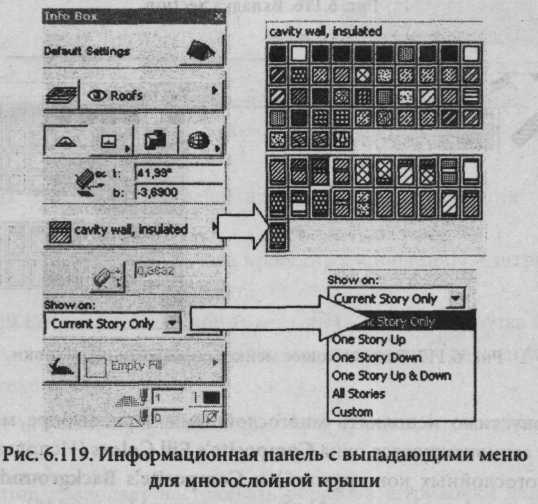

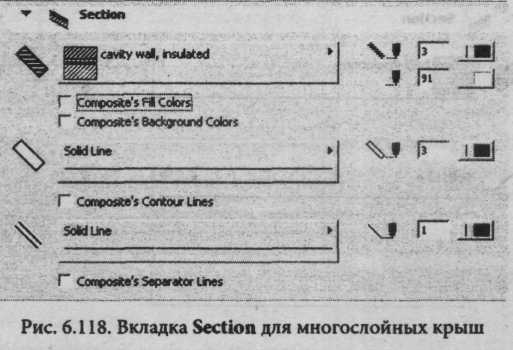

К рыши допустимо исполнять многослойными. При выборе многослойной структуры активизируются окна Composite's Fill Colors (Использовать линии и цвет многослойных конструкций) и Composite's Background Colors (Использовать цвет фона многослойной конструкции) (рис. 6.118).

В этих окнах можно отказаться от установленных типов линии и цвета для представления разрезов и использовать атрибуты многослойных структур, заданных в окне Composites (Композиты) меню Options (см. рис. 6.113).

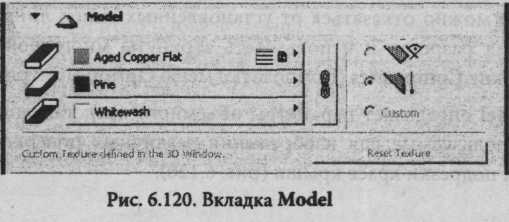

Вкладка Model определяет параметры объемного представления крыши: материалы, использу-

емые для изображения раз-

личных поверхностей кры-

ши, а также углы подрезки

краев крыши (рис. 6.120).

Вкладка содержит

три типа материалов: кры-

ша черепичная (Roof Tile),

крыша с сосновым покры-

тием (Pine), соосновое по-

крытие, блестящее (Pine,

shiny). Эти материалы можно использовать для покрытия различных поверхностей крыши. Кнопка «Цепочка», как и для других конструктивных элементов, позволяет задать последний выбранный материал для всех поверхностей. Отключение кнопки «Цепочка» восстанавливает исходные материалы для поверхностей крыши.

Установка угла края крыши определяет ее базис и борта (boards) полосок (fascia) крыши. Они могут быть установлены вертикально или перпендикулярно фасаду плоскости крыши. Опция Custom (Настройка на потребителя) недоступна, пока карниз (eave) или наклон (скос, уклон от отвесной линии) (rake) равны углу потребителя (custom angle). Если кнопка Custom активирована, то это означает изменение установки на вертикаль или перпендикуляр. Кромки заказанной крыши в этом диалоге не определяются.

Кнопка Reset Texture (Восстановление текстуры) при создании новой крыши недоступна. Как и в других конструктивных инструментах, это позволяет восстановить исходную текстуру, если она была нарушена при отображении в пространственном окне.

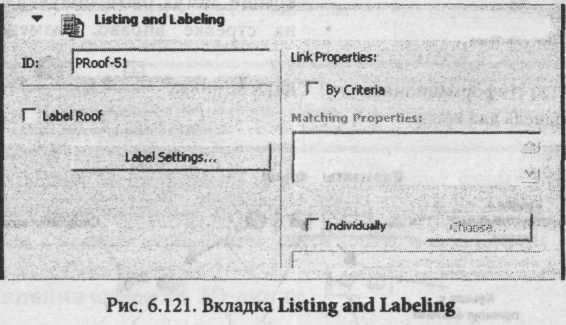

Пятая вкладка Listing and Labeling управляет параметрами автоматического нанесения выносных надписей и представления крыши в сметах. Параметры этой вкладки аналогичны параметрам других инструментов конструирования (рис. 6.121).
