Построение отверстий в перекрытиях

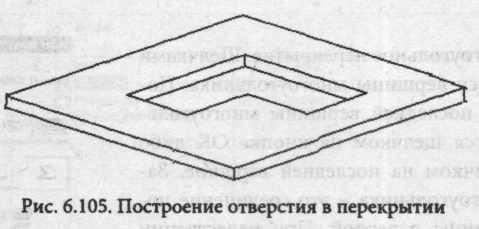

В процессе проектирования может возникнуть необходимость в создании отверстий в перекрытиях, например при подгонке лестниц или для создания свободных пространств. Контуры отверстий создаются аналогично контурам самих перекрытий, но только обязательно внутри контура перекрытия, в котором выполняется отверстие.

В ыбор контура отверстия внутри контура перекрытия выполняется либо щелчком мыши в вершинах (точках привязки), либо щелчком на контуре перекрытия при активизированном инструменте Arrow или при нажатой клавише Shift.

Если перед созданием отверстия не было выделено перекрытие, то контур окна воспринимается как контур нового перекрытия, даже если он находится внутри исходного перекрытия. Чтобы избежать такой ситуации, нужно выделить перекрытие на плане этажа. Для отмены некорректной операции выбора необходимо щелкнуть вне многоугольника. Щелчок на поверхности перекрытия будет воспринят как начало создания отверстия в самом перекрытии. Если контур создаваемого отверстия пересекает контур перекрытия или контуры других отверстий в том же самом многоугольном перекрытии, то ArchiCAD выдаст на экран предупреждающее сообщение, но контур отверстия все же будет создан. Самопересечение сторон многоугольного перекрытия автоматически фиксируется, если позже многоугольник редактируется при помощи любого метода панели Pet palette.

Перекрытия и другие конструкторские элементы

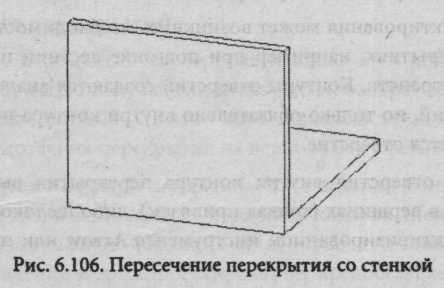

Е сли стена возводится сверху перекрытия, и ребро стены совпадает с любой частью контура перекрытия, то соединительная линия между ними в 3D-OKHe будет опущена. Это обеспечивает корректный внешний вид со скрытыми линиями.

Перекрытия участвуют во всех операциях со сплошными элементами, в частности, перекрытия могут подрезаться крышами. Однако имеется существенное отличие от подрезки стен, колонн и балок, заключающееся в том, что эта обрезка окончательная, и ее нельзя отменить в окне настройки параметров перекрытия.

6 .5. Конструктивный элемент Roofs (Крыши)

Крыша - это венец любого строительного сооружения, без которого невозможно представить ни один жилой дом, ни складское помещение, ни заводские здания. Программное средство ArchiCAD в своем арсенале содержит инструмент Roofs. Ввиду своего широкого применения, как по прямому назначению, так и для создания произвольных форм в трехмерном пространстве, крыша имеет большой набор параметров: толщину, которая принимается неизменной по всей поверхности крыши, габаритные размеры, характеристики геометрических свойств крыши. Главным параметром простых крыш является базовая линия (pivot line) - это часть нижней поверхности крыши (что-то вроде обрешетки для настила кровли), расположенная горизонтально. На печать она не выводится. Уклон крыши интерпретируется как угол поворота вокруг базовой линии. Возвышение базовой линии определяет возвышение нижнего торца крыши. Встречаются крыши различного типа. Среди них выделяются по конструктивным особенностям:

• крыша двухскатная (Span Roof) - строится из двух наклонных плоскостей и одного гребня (ridge) с выступающими свесами (eaves) с обеих сторон;

• крыша мансардная (Curb Roof) - крыша с центральным гребнем и двумя наклонными плоскими частями с обеих сторон гребня;

• крыша с разжелобком (Roof with valley);

• крыша крутая многоскатная (Pitched Roofs).

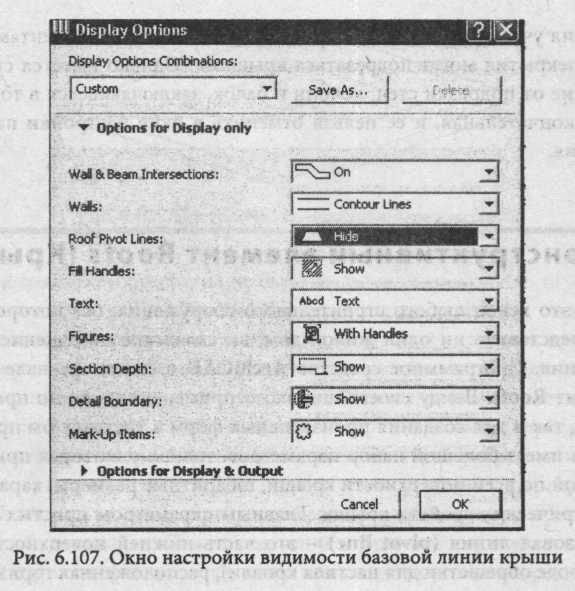

На плане этажа крыша представляется очертаниями с базовыми (стержневыми) линиями. Следует заметить, что все базовые линии можно скрыть с помощью настройки опции Display Options (Экран) в меню Options (Параметры) (рис. 6.107).

В 3D-OKHax крыши изображаются сплошными телами. В разрезах расширенные части поверхности отрезаются, и изображается внутреннее сечение, заполненное штриховкой. Стекла крыши не «режутся», и крыша изображается только внешними очертаниями.
