Пересечение балок с другими конструктивными элементами

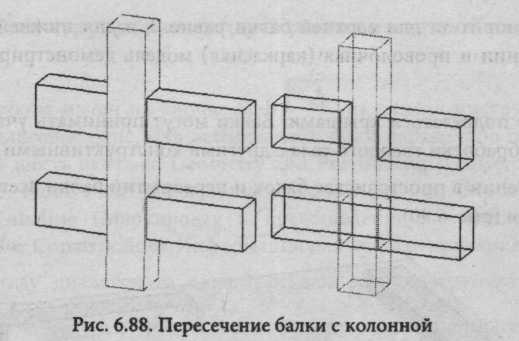

П ри пересечении стен или колонн с балками в ЗD-окне производится врезка в элемент с меньшим приоритетом (т. е. из него удаляется область пересечения). При этом элемент с более высоким приоритетом остается неизменным (рис. 6.88).

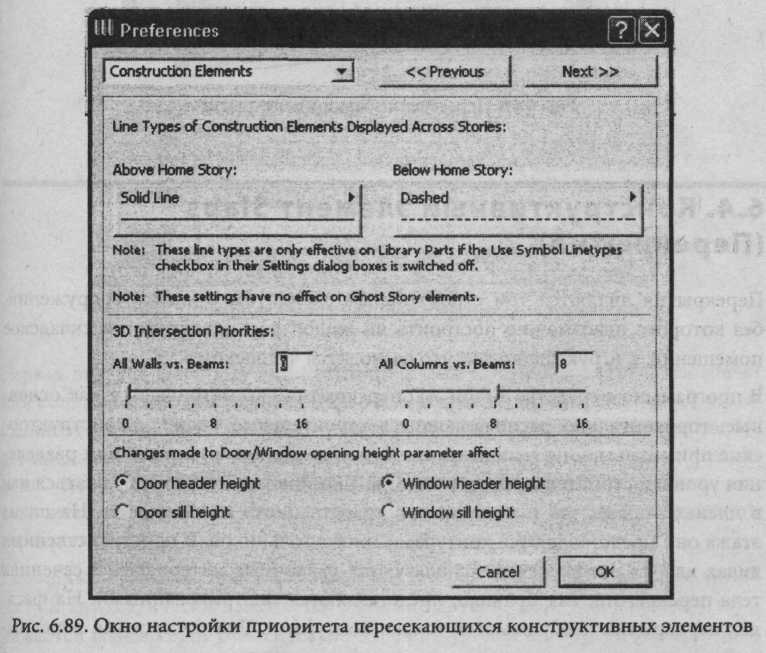

П риоритет стен и колон всегда выражается четным числом и может быть задан для всех элементов этого типа во вкладке Construction Elements (Конструктивные элементы) диалогового окна Preferences (Свойства) меню Options (рис. 6.89).

Приоритет балок всегда выражается нечетным числом и задается индивидуально для каждой балки в окне настройки параметров балок. На рис. 6.88 показано пересечение колонн и балок. Для колонны установлен приоритет 8, значение приоритета для верхней балки равно 3, а для нижней балки - 11. Скрытые линии и проволочная (каркасная) модель демонстрируют правила врезки.

Балки могут подрезаться крышами. Балки могут принимать участие во всех операциях обработки твердого тела с другими конструктивными элементами.

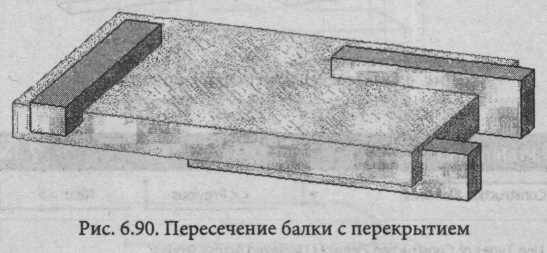

П ри пересечении в пространстве балок и перекрытий балки всегда врезаются в перекрытия (рис. 6.90).

6.4. Конструктивный элемент Slabs (Перекрытия)

П ерекрытия являются тем строительным элементом в любом сооружении, без которого невозможно построить ни жилой дом, ни гараж, ни складское помещение, т. е. буквально все, что возводится человеком.

В программном средстве ArchiCAD перекрытия рассматриваются как основные, горизонтально располагающиеся строительные блоки - конструкторские примитивы. Они используются для моделирования этажей или разделения уровней строительных сооружений. Перекрытия могут изображаться как в планах этажей, так и в окнах пространственного изображения. На плане этажа они представляются контурами многоугольников. В пространственных видах для их изображения используются различные материалы. В сечениях тела перекрытий, как правило, представляются заштрихованными. На фасадах перекрытия изображаются только контурами. Для построения перекрытий задаются их конструктивные и прочие параметры.

Инструмент конструирования перекрытия и настройка его параметров

Двойным щелчком мыши на кнопке Slab на панели инструментов открывается диалоговое окно Slab Settings настройки параметров перекрытия. Оно содержит шесть вкладок: Geometry and Positioning (Геометрия и позиционирование), Floor Plan (План этажа), Section (Разрез), Model (Модель), Listing and Labeling (Маркировка и представление в сметах) и Ifc 2.0 «Information for Construction» (Информация для конструирования).

(рис. 6.91). Внизу диалогового окна, как для всех инструментов, кнопка

позволяет при нажатии получить выпадающее меню выбора активного слоя.

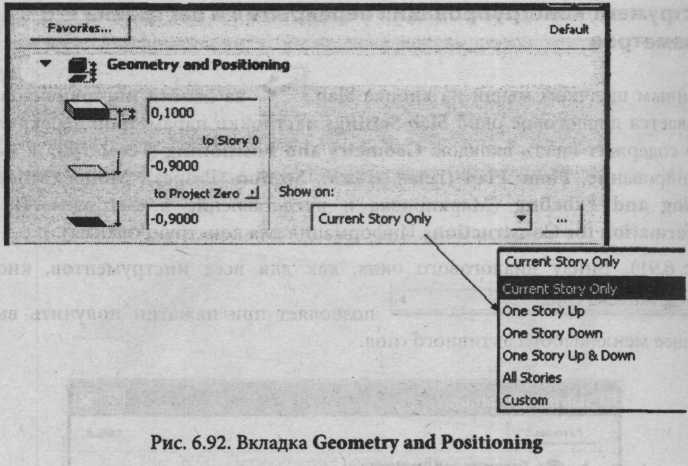

Первая вкладка Geometry and Positioning (рис. 6.92) позволяет задать значения толщины перекрытия, возвышение перекрытия от уровня этажа, возвышение от нулевого уровня проекта и слой, на котором данное перекрытие будет показано. Толщина каждого перекрытия может быть определена независимо. Возвышения относительно нулевого уровня активного этажа или относительно нулевого уровня проекта задаются для верхней поверхности перекрытия.

Р азличные привязки взаимосвязаны, так что при изменении значения одной из них автоматически изменяется значение другой. Конечно, за основу принимается возвышение относительно нулевого уровня активного этажа. Если с помощью команды Stories (Этажи) из меню Options изменить уровень возвышения активного этажа, то проектируемое перекрытие соответственно сместится по вертикали. При этом величина возвышения относительно нулевого уровня проекта будет пересчитана.

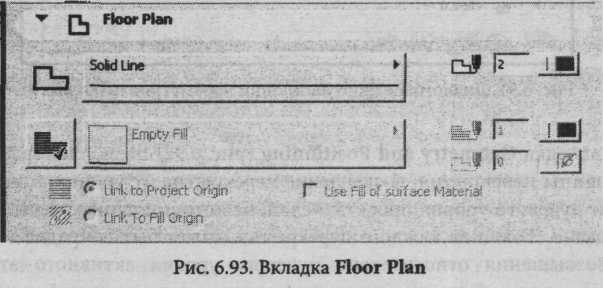

В кладка Floor Plan (рис. 6.93) позволяет установить тип линий и цвет пера, используемых для представления контура перекрытия на плане этажа.

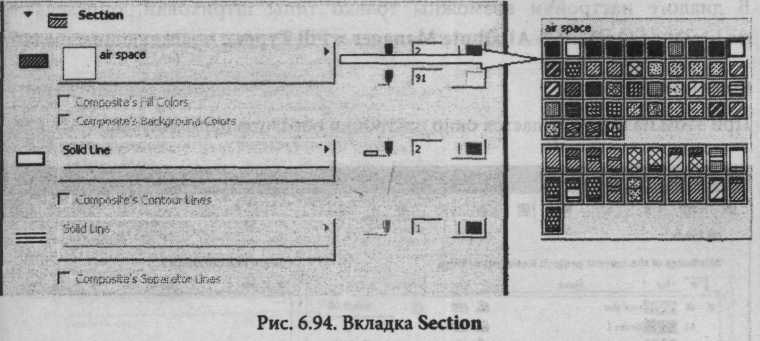

Вкладка Section (рис. 6.94) предоставляет проектировщику возможность задания образца штриховки сечения перекрытия и перья для изображения контура, штриховки и фона штриховки на разрезах. Для визуализации поверхностей разрезов перекрытия в окнах разрезов/фасадов можно задавать многослойные перекрытия.

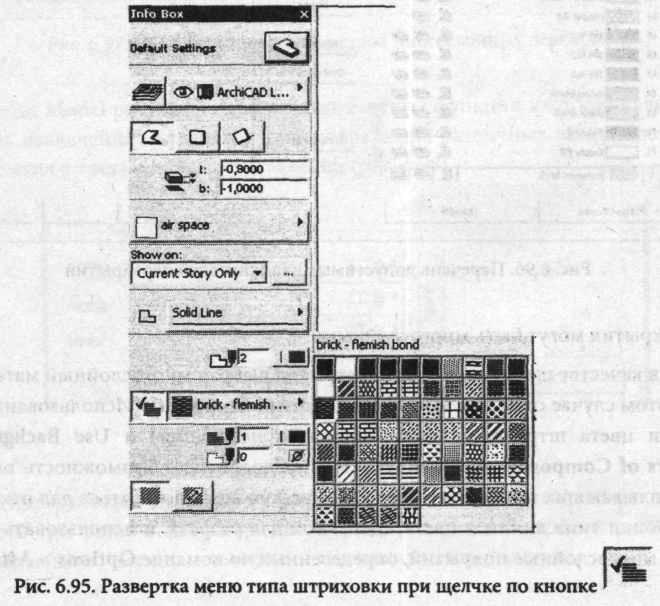

Щелчок по кнопке , во-первых, раскрывает меню типов штриховки, во-вторых, становятся доступными параметры штрихованных поверхностей (образец штриховки, фон штриховки, ее ориентация).

Вкладка Section определяет шаблон штриховки, используемый для представления поверхностей перекрытия panel в окнах «Разрезов и фасадов», позволяет выбрать цвет линий для представления контура перекрытия, штриховку наполнения перекрытия и фон штриховки.

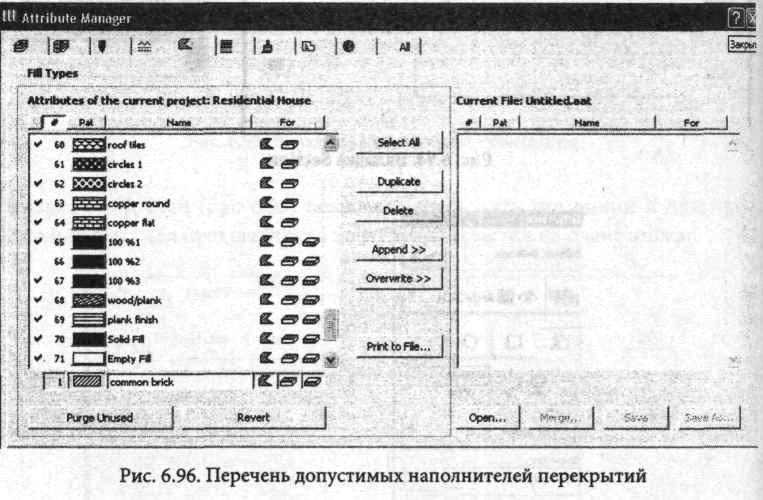

В диалоге настройки возможны только типы штриховки, определяемые по команде Options > Attribute Manager > Fill Types с последующим щелчком по кнопке . При этом на экран выдается окно настройки о бразцов наполнителей (рис. 6.96)

Перекрытия могут быть многослойными.

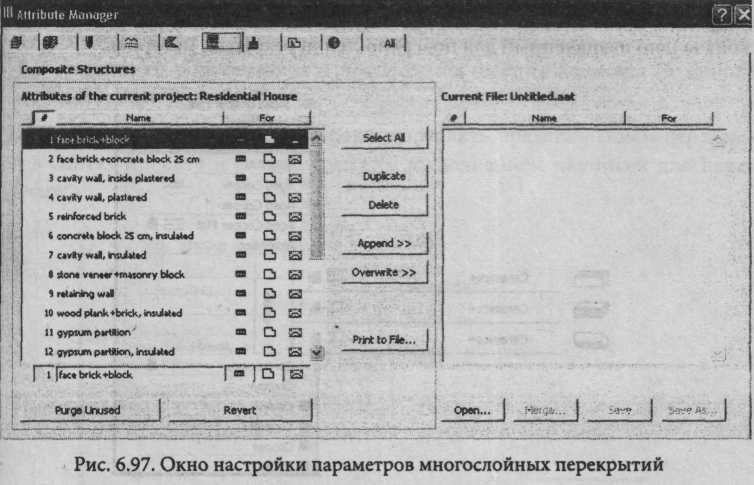

Е сли в качестве штриховки тела перекрытия выбран многослойный материал, то в этом случае окна Use Line & Fill Colors of Composite (Использование линий и цвета штриховки многослойных конструкций) и Use Background Colors of Composite активизируются и предоставляют возможность выбора во всплывающих меню. Этими же меню можно воспользоваться для отказа от настройки типа линии и цвета, сделанной для разреза, и использовать атрибуты многослойные покрытий, определенных по команде Options > Attribute Manager > Fill Types с последующим щелчком по кнопке Composite (Композиты) (рис. 6.97).

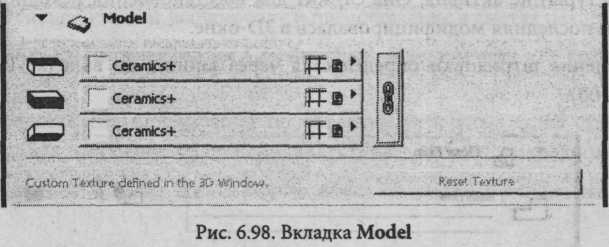

В кладка Model реализует одну из доминантных функций настройки: возможность назначения материалов для изображения различных поверхностей перекрытия в трехмерном представлении (рис. 6.98).

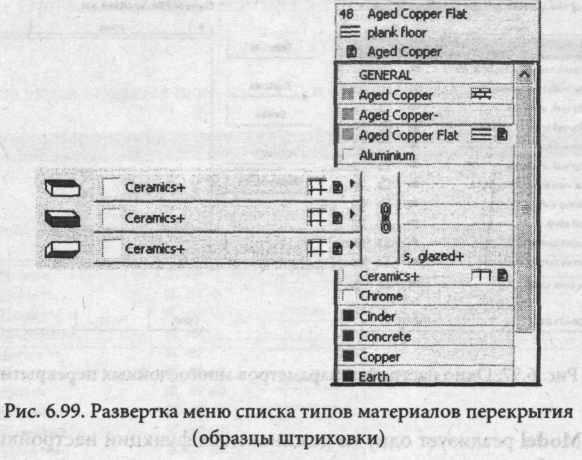

Д ля поверхностей Перекрытия (верхней, боковой и нижней) можно использовать три различных материала. Образцы штриховки представлены через выпадающие меню, которые активизируются щелком по кнопке (рис. 6.99). Если щелкнуть на кнопке «Цепочка» , то последний выбранный материал будет использован для всех поверхностей перекрытия. Отключение кнопки «Цепочка» восстановит первоначально назначенный для поверхностей перекрытия материал.

При вычерчивании нового перекрытия кнопка Reset Texture (Восстановление текстуры) не активна. Она служит для восстановления исходной текстуры, если последняя модифицировалась в 3D-okhc

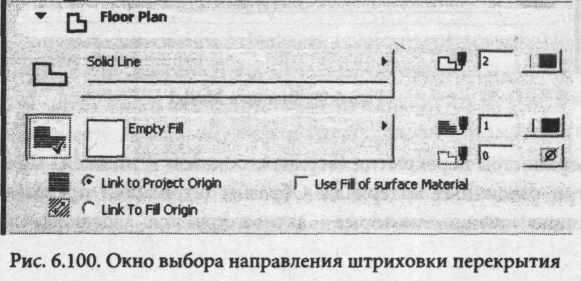

Направление штриховки определяется через кнопки во вкладке Floor plan (рис. 6.100).

В ArchiCAD 9.0 предусмотрено два варианта ориентации штриховки (рис. 6.100):

• Link to Project Origin (От начала проектных координат) - штриховка создается от начала координат проекта;

• link To Fill Origin (По указанному вектору) - начальная точка и направление штриховки определяются в процессе построения элемента (в данном случае перекрытия).

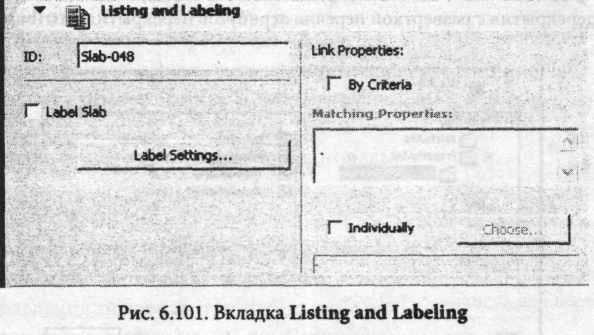

В кладка Listing and Labeling позволяет управлять представлением перекрытия в сметах проекта и автоматическим выполнением надписей для перекрытий.

Поле ID (Идентификатор) вкладки описывает идентификацию элементов, назначение спецификаций, маркировку и представление в сметах разрезов.

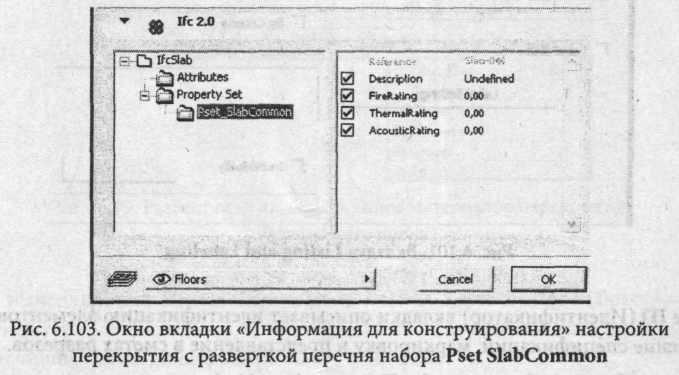

Вкладка Ifc 2.0 «Information for Construction» (Информация для конструирования).

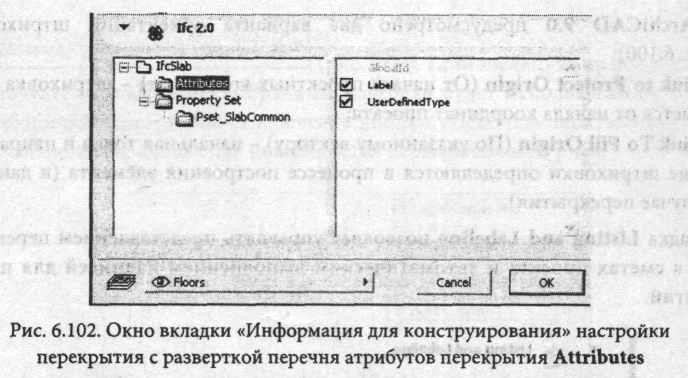

В ней представлена информация по объектам международных стандартов, используемых в промышленной индустрии в международном союзе (рис. 6.102).

В ычерчивание перекрытий

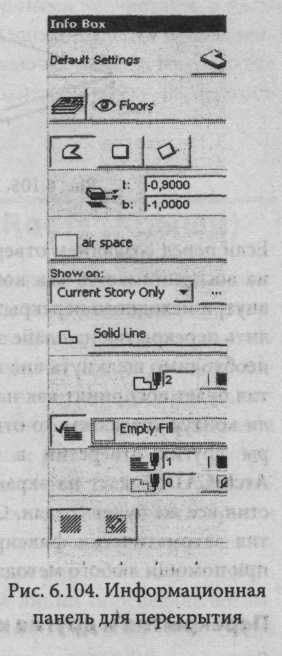

Для построения перекрытий на чертеже используется информация, содержащаяся в информационной панели перекрытия, отображаемой после щелчка на кнопке Slab (рис. 6.104). В этой панели расположены кнопки геометрических методов создания перекрытия на плане этажа и в 3D-OKHax.

Построения чертежа перекрытия начинается с задания контура перекрытия, что реализуется щелчками мыши по вершинам контура. Можно использовать и другие средства графики (фиксация осей) и ввода числовых значений (относительные значения и др.). Проектировщику предоставляется возможность использования следующих геометрических вариантов формы перекрытия:

- Многоугольное перекрытие. Щелчками мыши задаются вершины многоугольника. После указания последней вершины многоугольник замыкается щелчком на кнопке ОК либо двойным щелчком на последней вершине. Замыкание многоугольника - это соединение последней вершины с первой. При пересечении сторон контура выдается предупреждающее сообщение, однако перекрытие остается нарисованным.

- Прямоугольное перекрытие. После первого щелчка мышью переместите курсор мыши по диагонали прямоугольника и вторым щелчком определите вторую вершину на диагонали. Прямоугольное перекрытие всегда ортогонально сетке

- Повернутое прямоугольное перекрытие. В этом способе сначала определяется вектор направления поворота, т. е. перекрытие определяется тремя щелчками мыши. Первые два задают длину и наклон прямоугольника, а третий - ширину перекрытия.
