Выделение и модификация отверстий

Если возникает необходимость создания нескольких отверстий с разными настройками, то сначала полезно создать серию отверстий путем многократного их повторения, а затем выполнить более тонкую настройку размеров и местоположения отдельных отверстий. Используя инструмент Arrow с активным инструментом Beam с одновременным нажатием клавиши Shift, щелчком курсором Checkmark в центре выбирается отверстие. Причем редактировать можно только одно выбранное отверстие. Если же выделена балка, то можно модифицировать все отверстия одновременно.

С помощью окна настройки балки и информационной панели можно модифицировать форму отверстия и размер. Положение отверстия также изменяется графически. На плане этажа выбранные отверстия перемещаются вдоль балки. В ЗО-окне меню Pet palette (Ручная панель) предлагает возможность перемещения отверстий вверх и вниз.

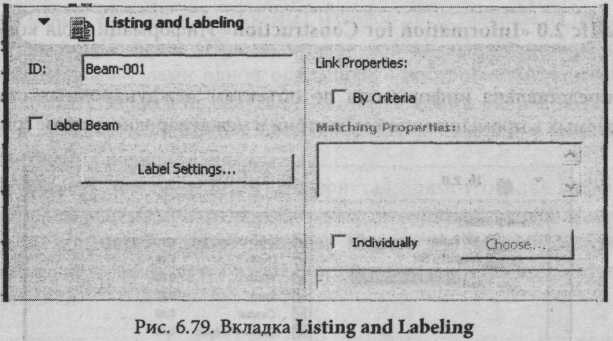

Шестая вкладка Listing and Labeling (рис. 6.79) управляет представлением колонны в сметах проекта и автоматическим нанесением выносных надписей для создаваемых балок.

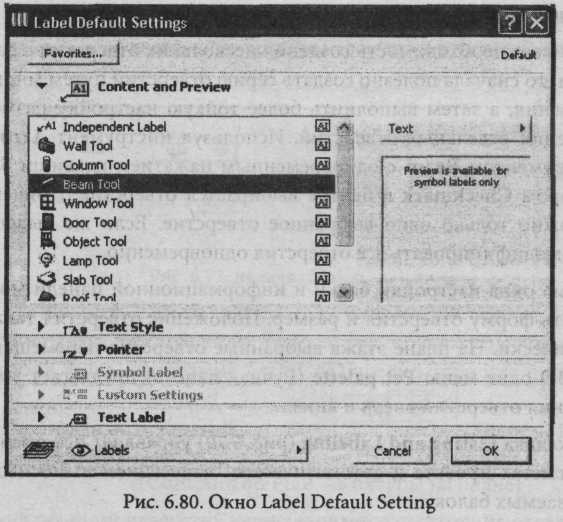

Н ажатие кнопки Label Settings (Настройка меток) во вкладке геометрии и позиционирования раскрывает диалоговое окно Label Default Settings (Настройка меток по умолчанию) (рис. 6.80).

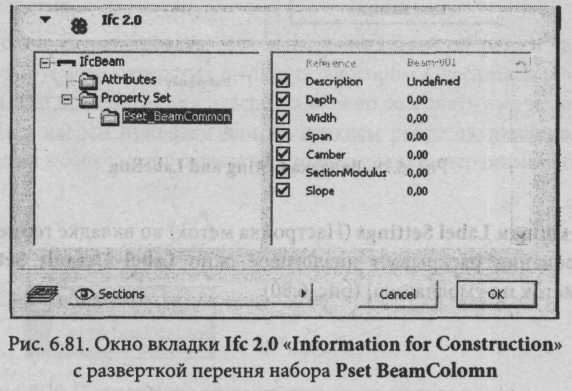

Вкладка Ifc 2.0 «Information for Construction» Информация для конструирования.

В ней представлена информация по объектам международных стандартов, используемых в промышленной индустрии в международном союзе (рис. 6.81).

Способы построения балок

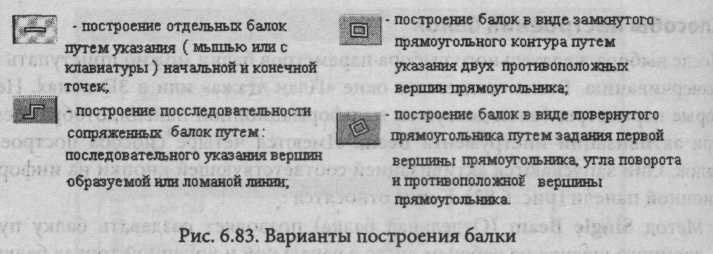

После выбора желательного выбора параметров балки можно приступать к ее вычерчиванию. Балка создается в окне «План этажа» или в ЗБ-окнах. Некоторые параметры балок доступны в информационной панели, отображаемой при активизации инструмента Beam. Имеются четыре способа построения балок. Они запускаются активизацией соответствующей кнопки на информационной панели (рис. 6.82). К ним относятся :

• Метод Single Beam (Отдельная балка) позволяет создавать балку путем двойного щелчка на рабочем листе в начальной и конечной точках балки.

• Метод PolyBeam (Полигональная балка) создает последовательность соединенных элементов балки с автоматическим совпадением концевых точек оси, т. е. конечная точка каждого сегмента является начальной точкой следующего сегмента. Процесс построения соединенных балок аналогичен тому, который применяется при построении соединенных стен. Поскольку балка отличается по назначению и конструкции от стен, то от руки можно рисовать только ее прямые элементы; поэтому при вычерчивание соединенных балок не отображается панель выбора варианта формы. После щелчка в конце первой балки автоматически начинается построение второй и т. д., пока двойным щелчком не завершается вычерчивание соединенных балок. Кнопки применяемых методов представлены на рис. 6.48а

• Метод Rectangle Beam (Прямоугольная балка) создает четыре сегмента с совмещенными узлами одной операцией - построением диагонали прямоугольника. Стороны прямоугольника параллельны осям X и У. Построение конструкции осуществляется щелчками в начальной и конечной точках диагонали прямоугольника.

• М етод Rotated Rectangle Beam (Повернутая прямоугольная балка) аналогичен предыдущему, но отличается тем, что двумя первыми щелчками мыши в конечных точках задается первая сторона прямоугольника, а третьим щелчком задается вторая, примыкающая к первой, сторона прямоугольника.

Замечание. Используя «Волшебную палочку», можно создавать соединенные кон­струкции балок по круговой трассе, но отдельные звенья строятся в виде прямых сегментов балки.

С оединение и пересечение балок

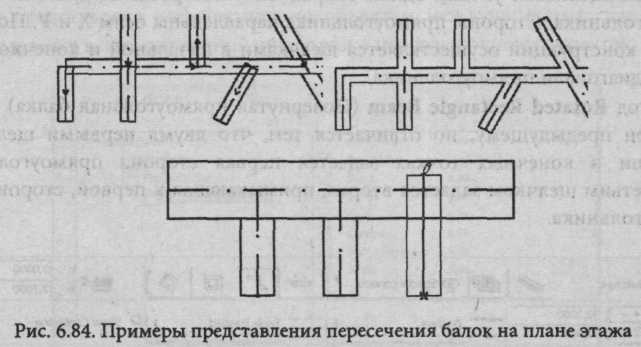

В пакете ArchiCAD предусмотрено автоматическое распознавание пересечений балок по типу Т и Г. Это выполняется при отключенной опции Clean Wall & Beam Intersections (Скрывать сопряжения стен) в меню Options (Параметры). На рис. 6.84 показаны примеры пересечений балок в положении «Отключено» и «Включено», соответственно, переключателя Clean Wall & Beam Intersections.

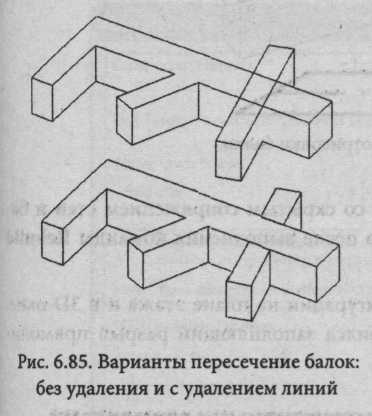

Можно заметить, что, в отличие от стен, в балках для получения четкого пе­ресечения нет необходимости в разделении. Существенным является значе­ние переключателя Clean Intersections. В частности, при соединении балок с выключенным переключателем может наблюдаться несоответствие двух осей привязки. Если при этом один конец связываемой балки попадает внутрь контура другой балки, то конец соединяемой балки автоматически подстраивается к оси привязки А (если переключатель выключен), и конец балок фиксируется щелчками мыши.

С ледует также отметить, что в ArhiCAD постоянно отслеживается пересечение балок друг с другом и конструктивными элементами других типов, и в элементах с меньшим приоритетом ЗD-пересечений создаются необходимые вырезы. Элементы же с большим приоритетом остаются неизменными. Значение приоритета ЗD -пересечения определяется ползунком 3D intersection Priority (Приоритет ЗD-пересечения) во вкладке Model диалогового окна настройки параметров балки. Для получения совершенного X-пересечения нужно устанавливать различные приоритеты.

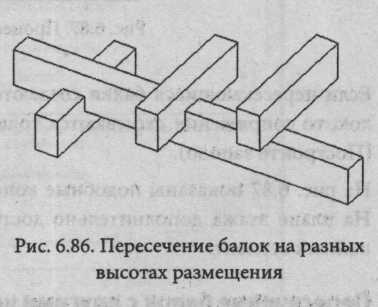

Е сли при пересечении или соединении балок их оси привязки расположены на разных высотах, то вычерчивание этих соединений не встречает трудностей. При этом размещение балок на разных высотах на плане этажа не создает пересечения. Торцевые сечения балки всегда перпендикулярны сторонам балки, т. е. осям привязки. Для построения сечений под другими углами используются следующие приемы.

1. Увеличивается окончание балки.

2. Для отрисовки второй балки в окне настройки параметров балки устанавливается толщина, равная 0.

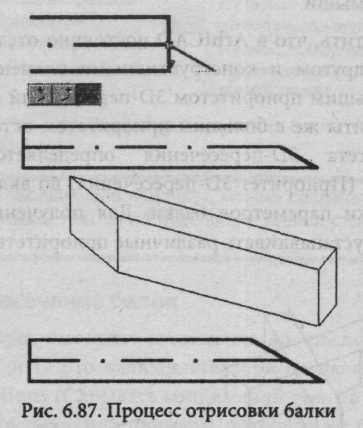

3. От конца оси привязки первой балки рисуется балка нулевой толщины под желаемым углом (рис. 6.87). При этом в панели управления настраивается вариант горизонтального позиционирования.

Если пересекающиеся балки создаются со скрытым сопряжением стен и балок, то сопряжения скрываются только после выполнения команды Rebuild (Построить заново).

На рис. 6.87 показаны подобные конфигурации на плане этажа и в ЗD-окне. На плане этажа дополнительно достроился заполняющий разрыв прямолинейный сегмент.
