Инструментальные средства создания строительных проектов
Создание конструкторских проектов выполняется с использованием разнообразных приемов и методов. Многие из них по своему функциональному назначению, а во многом и по характеру исполнения, напоминают то, что выполняет конструктор за чертежной доской. Но, как уже отмечалось, область применения конструкторских программных средств, в том числе и Archi-CAD, весьма четко определена, и характеризуется набором примитивов, реализующих законченные локальные конструкторские решения. Примитив -это своеобразный настраиваемый параметрический модуль для создания конкретного элемента проектирования. К таким элементам в строительстве относятся стены, колонны, балки, перекрытия, крыши, лестницы и другие. Рассмотрим конкретные конструкторские примитивы.

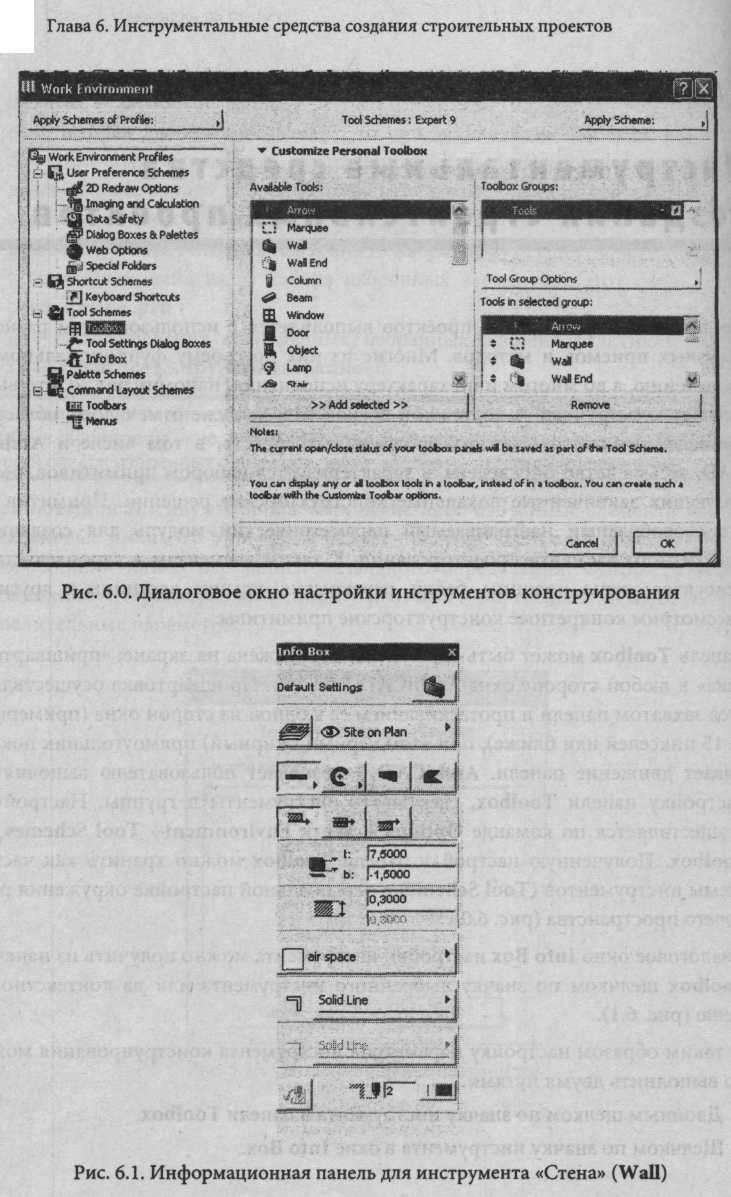

Панель Toolbox может быть скрыта или отображена на экране; «пришвартована» к любой стороне окна ArchiCAD Window. Пришвартовка осуществляется захватом панели и протаскиванием ее к одной из сторон окна (примерно за 15 пикселей или ближе), при этом черный (жирный) прямоугольник показывает движение панели. ArchiCAD 9 позволяет пользователю выполнять настройку панели Toolbox, свертывать инструменты в группы. Настройка осуществляется по команде Options → Work Environment→Tool Schemes→ Toolbox. Полученную настройку панели Toolbox можно хранить как часть схемы инструментов (Tool Scheme) в персональной настройке окружения рабочего пространства (рис. 6.0).
Диалоговое окно Info Box настройки инструмента можно получить из панели Toolbox щелчком по значку выбранного инструмента или из контекстного меню (рис. 6.1).
И таким образом настройку параметров инструмента конструирования можно выполнить двумя путями.
Двойным щелком по значку инструмента в панели Toolbox.
Щелчком по значку инструмента в окне Info Box.
6.1. Конструктивный элемент Wall (Стена)
Wall - базовый конструктивный элемент из всего множества конструктивных элементов, используемых в строительной и архитектурной практике. Инструмент Wall панели Toolbox пакета ArchiCAD позволяет создавать контуры стен и штриховку материала стен в двумерном проектировании. В трехмерной проекции стена представляется моделью Solid «сплошного тела». Стены могут иметь прямые контуры, быть кривыми, трапецеидальными и многоугольными. Каждой стене назначается базовая линия и направление. Это позволяет четко выполнять пересечения стен, устанавливать узловые точки и ребра, перемещать стены и трансформировать. Базовая линия изображается сплошной черной линией и всегда присутствует при черчении стены.
В
зависимости от способа проектирования

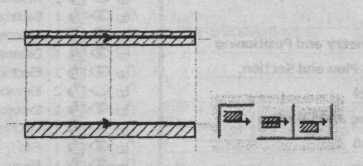

стена может располагаться по обе стороны
от базовой линии либо только с одной
стороны, как это показано на рис.
6.2.
Рис. 6.2. Расположение базовой
линии в стене
Базовая линия со стрелкой всегда присутствует в окне плана этажа, если отключена опция Clean Wall 8c Beam Intersections (Скрывать сопряжения стен и балок). В противном случае все стены выглядели бы похожими.
