Выбор сваебойного оборудования. Назначение расчетного отказа
Сваебойное оборудование выбираем с учетом его производительности, соотношения массы молота и массы сваи, а также климатических факторов и т.д.
По табл.20 [1] производим предварительный подбор молота. Выбираем штанговый дизель-молот С-330.
Определенная несущая способность сваи должна быть подтверждена при забивке достижением сваей расчетного отказа Sa, который устанавливается по формуле
м,
где Ed – расчетная энергия удара для выбранного молота, определяется по табл.20 [1];
m1 – полная масса молота, т;
m2 – масса сваи, т;
m3 – масса наголовника, 0,2 т;
A – площадь поперечного сечения сваи, м2;
η – коэффициент (для железобетонных свай - 1500 кН/м2);
Fd – несущая способность сваи, кН.
Т.к. расчетный отказ сваи больше 0,005 м и находится в интервале 0,005 – 0,01 м, то окончательно принимаем штанговый дизель-молот С-330.
К онструирование свайного фундамента
Размеры плитного ростверка 1500×2400 мм, расстояние от его грани до ближайшей сваи 150 мм. Сопряжение ростверка со сваями жесткое. Глубину стакана принимаем 900 мм. Размеры стакана по низу bp = lp = 500 мм. По верху bp = lp = 500 мм.
Класс бетона ростверка по прочности на сжатие В12,5, по морозостойкости F50.
Ростверк армируется одной сеткой с рабочей арматурой класса А-III в двух направлениях. Шаг рабочей арматуры 200 мм. Расчет площади сечения арматуры производим следующим образом.
Моменты в сечениях ростверка
Мxi = Nсвi · xi, кН,
Мyi = Nсвi · yi, кН,
где Nсвi – расчетная нагрузка на сваю, кН, определяется по табл. 6.
М1-1 = 565,83 · 2 · 0,25= 282,91 кН·м;
М1’-1’ = (559,21 + 591,27+573,74) · 0,25 = 431,1 кН·м;

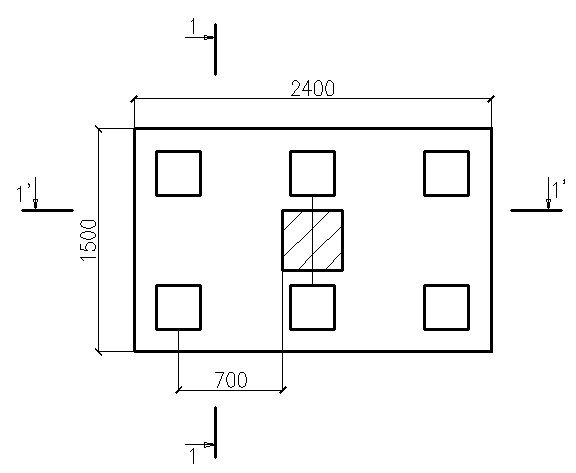

Рисунок 9 – Схема к расчету арматуры плитной части фундамента
,
где bi – ширина сжатой зоны сечения, м;
hoi – рабочая высота сечения, определяется как расстояние от верха сечения до центра рабочей арматуры, м;
Rb = 7500 кПа – расчетное сопротивление бетона класса В12,5 сжатию.
Площадь рабочей арматуры
,
где - коэффициент, зависящий от αm, определяется по прил. 9 [2];
R
s
= 365000 кПа – расчетное сопротивление
арматуры класса AIII.
Таблица 7 – Расчет площади сечения арматуры подошвы фундамента
Сечение |
М, кНм |
bi, м |
αm |
|
hoi |
As, см2 |
1 – 1 |
282,91 |
1,650 |
0,008 |
0,995 |
1,6 |
4,86 |
1’ – 1’ |
431,1 |
1,650 |
0,0013 |
0,997 |
1,6 |
7,4 |
Сетка С-1 имеет в направлении l 12 стержней 8 А-III, площадь арматуры As = 6,036 см2 > 4,86 см2, в направлении b – 8 стержней 12 А-III, площадь арматуры As = 9,048 см2 > 7,4 см2. Длины стержней по 1450 мм.

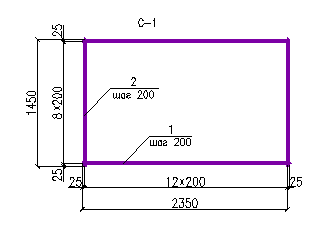

Рисунок 10 – Арматурная сетка
Расчет плиты ростверка на продавливание колонной
Рисунок 11 – Схема работы ростверка на продавливание колонной
Пирамида продавливания начинается от дна стакана с гранями, касающимися внутренних граней свай. Расчет производим по формуле
,
где F – продавливающая сила, равная удвоенной сумме усилий в сваях, расположенных с одной наиболее нагруженной стороны от оси колонны и находящихся за пределами нижнего основания пирамиды продавливания; усилия в сваях определяются от нагрузки, приложенной к обрезу ростверка;
Rbt = 660 кПа – расчетное сопротивление бетона ростверка растяжению при классе бетона В12,5. Rbt следует умножать на коэффициенты γb2 = 1,1 и γb3 = 0,85;
АС =1,36 м2 – площадь боковой поверхности колонны, заделанной в стакан фундамента;
hоp – рабочая высота плиты
h0p = hрост – dc – 0,05 = 1,8 – 0,9 – 0,05 = 0,85 м;
С1 и С2 – расстояния от грани колонны соответственно с размерами bC и lC до внутренней грани ближайшего ряда свай, расположенных за пределами пирамиды продавливания (рис.10).
<
0,85. Принимаем α = 0,85.
Расчетные нагрузки по I комбинации:
N’ = Nmax + Nст = 3150 + 140 = 3290 кН;
M’ = Mсоот - Nста = 200 – 140 0,45 = 137 кНм.
Определяем усилия, действующие в каждой свае:
кН;
кН.
кН;
Расчетные нагрузки по II комбинации:
N’ = Nmax + Nст = 3000 + 140 = 3140 кН;
M’ = Mсоот - Nста = 210 – 140 0,45 = 147 кНм.
Определяем усилия, действующие в каждой свае:
кН;
кН.
кН;
Таблица 8
Номер сваи |
Усилие в свае Nc, кН, при комбинации нагрузок |
|
I |
II |
|
1,4 |
538,74 |
533,54 |
2,5 |
548,33 |
523,33 |
3,6 |
557,84 |
513,12 |
Принимаем для расчета продавливающую силу по первой комбинации как наибольшую
F = 2(2 Nсв2,5) = 2 2 557,84 = 2231,36 кН.
.
F
= 2231,36 к
Н
< 10490,7 кН – условие выполняется.
