2.4 Выбор функциональных блоков и устройств системы управления. Обоснование функциональной схемы

Таблица 3

Параметры преобразователя частоты

Наименование	Размерность	Значение
Напряжение питающей сети	В	380…480±10%
Частота питающей сети ,	Гц	47…63
Выходная частота ШИМ	Гц	4500
Номинальная мощность	кВт	200
Номинальный ток I1	А	500
Диапазон выходных частот	Гц	0…650

Применение регулируемого электропривода погружного насоса позволяет реализовать прямоточные системы водоснабжения с автоматическим поддержанием давления в водопроводной сети.

Станция управления, обеспечивающая плавный пуск и останов электронасоса, автоматическое поддержание давления в трубопроводе, содержит преобразователь частоты, датчик давления, электронное рел, схему управления и вспомогательные элементы, повышающие надежность работы электронного оборудования.

Преобразователь частоты обеспечивают выполнение следующих функций:

- плавный пуск и торможение насоса;

- автоматическое управление по уровню или давлению;

- защиту от «сухого хода»;

- автоматическое отключение электронасоса при неполнофазном режиме, недопустимом снижении напряжения, при аварии в водопроводной сети;

- защиту от перенапряжений на входе преобразователя частоты ;

- сигнализацию о включении и выключении насоса, а также об аварийных режимах;

- обогрев шкафа управления при отрицательных температурах в помещении насосной.

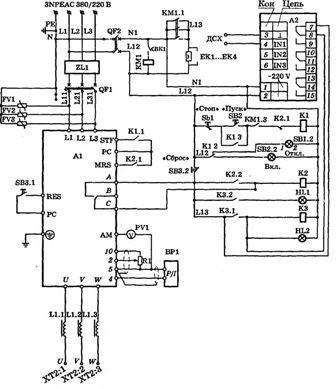

Рис. 2. Принципиальная электрическая схема автоматизации насоса с устройством плавного пуска и автоматического поддержания давления

2.5 Выбор основных эл. аппаратов управления и защиты

Для защиты силовых тиристоров от схемных, коммутационных перена-пряжений в непроводящие полупериоды включаются параллельно каждому тиристору защитные R – C цепи.

Расчетное значение величины сопротивления:

Rp = Uобр.m / Iобр.m = 850,5 / 3 = 283 кОм

где Uобр.m – обратное максимальное напряжение на вентиле, В;

Iобр.m – обратный максимальный ток вентиля (ток утечки), мА;

Iобр.m = 5 мА

По расчетному значению Rр выбирается резистор по условиям:

Rн ≥ Rp;

Uн ≥ Uобр;

Pн ≥ Pp.

где Рр – расчетная мощность резистора.

Рр = Iобр.m² * Rp = 5² * 0,28 = 2,8 кВт

Выбирается тип и параметры резистора и выписываются технические данные в таблицу 5.

Таблица 4

Технические данные резистора.

Тип	Границы сопротивления		Наибольшее рабочее напряжение, В
	минимального, Ом	максимального, кОм
1	2	3	4
С 5 – 5– 10	10	300	400

Величина емкости R – C цепи:

2 6

U

к * Iобр.m * 10 .

ω * Iпр.m * Uобр.m

2 6

0,052 * 3 * 10

314 * 52,1 * 850,5

Ср =

=

=

0,046

где Uк – относительная величина напряжения короткого замыкания согласующего трансформатора.

Uк = 4,9 %

I²обр.m = 5 мА

ω = 314 с־¹

Iпр.m = Iв = 52,1 А

Uобр.m = 850,5 В

По результатам расчета величины емкости R – C выбирается конденсатор, его технические данные выписываются в таблицу 5.

Таблица 5
