Расчет оборудования насосной станции
Напор насосной станции:
м.
Подача первого насоса:
Подача второго насоса:
Определяем полезную мощность насосов
Эффективная, или потребляемая насосом мощность:
Мощности первого и второго насосов:

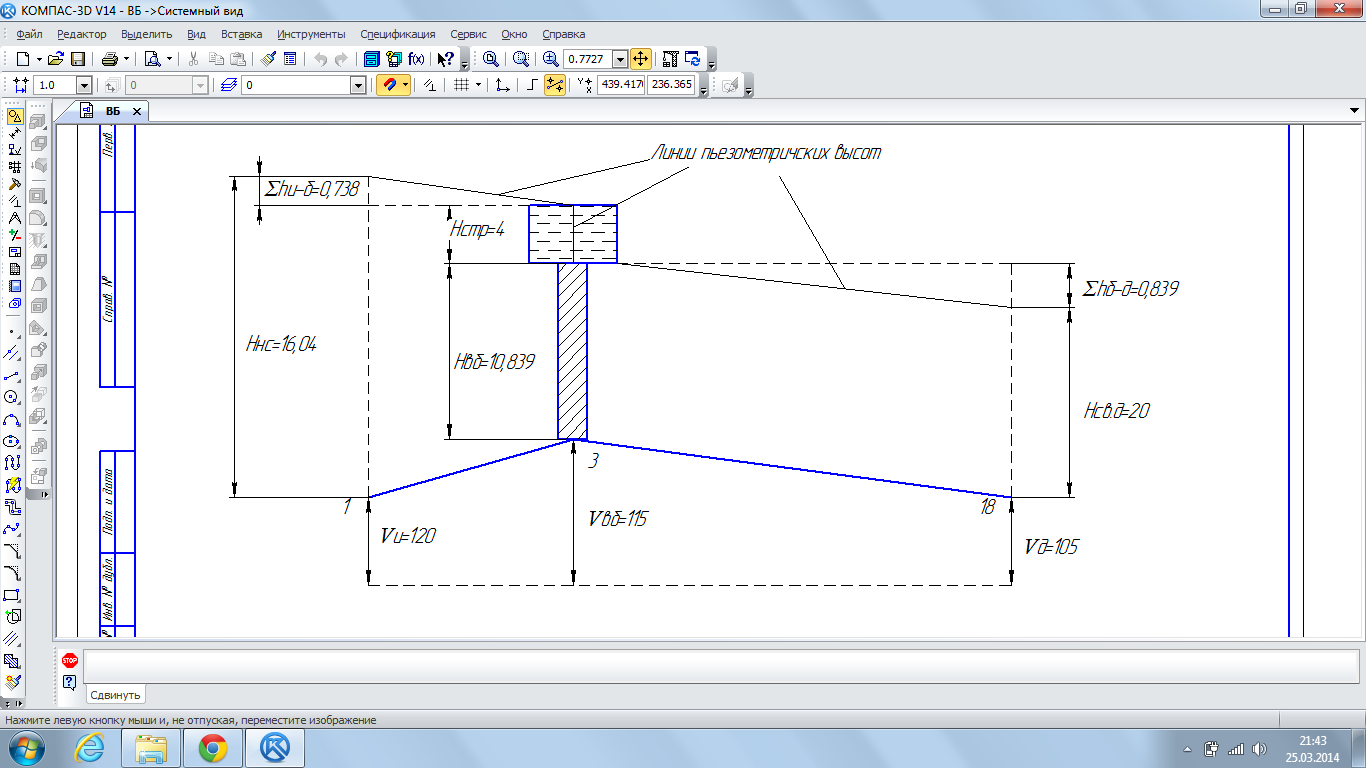

Построение линий пьезометрических высот
Поверка водопроводной сети на пропуск воды при тушении пожара
№ |
Участок водопроводной сети |
л/с |
л/с |
dст, мм |
м/с |
1 |
1-2 "водовод" |
6,63 |
10 |
125 |
1,36 |
2 |
2-3 "ВБ" |
10,00 |
10 |
150 |
1,13 |
3 |
2-4 |
6,30 |
10 |
125 |
1,33 |
4 |
4-5 |
1,94 |
10 |
100 |
1,52 |
5 |
5-6 "больница" |
1,38 |
10 |
70 |
2,96 |
6 |
5-7 |
0,46 |
10 |
100 |
1,33 |
7 |
7-8 "МТФ" |
0,33 |
10 |
32 |
12,84 |
8 |
4-9 |
4,19 |
10 |
100 |
1,81 |
9 |
9-10 |
1,45 |
10 |
100 |
1,46 |
10 |
10-11 "прод.маг" |
0,07 |
10 |
15 |
56,98 |
11 |
10-12 |
1,28 |
10 |
100 |
1,44 |
12 |
12-13 "ремонт. Тракт." |
1,15 |
10 |
50 |
5,68 |
13 |
9-14 |
2,54 |
10 |
100 |
1,60 |
14 |
14-15 |
1,68 |
10 |
100 |
1,49 |
15 |
15-16 "баня" |
0,83 |
10 |
50 |
5,52 |
16 |
15-17 |
0,76 |
10 |
100 |
1,37 |
17 |
17-18 "ремонт.авт." |
0,53 |
10 |
40 |
8,38 |
18 |
14-19 |
0,58 |
10 |
100 |
1,35 |
19 |
19-20 "молокозавод" |
0,34 |
10 |
32 |
12,86 |
,
,
,
На участках 5-6,7-8, 10-11,12-13, 15-16,17-18,19-20 увеличиваем dcт до 100 мм
Таблица 11
№ |
Участок водопроводной сети |
, л/с |
, л/с |
dст, мм |
, м/с |
1 |
1-2 "водовод" |
6,63 |
10 |
125 |
1,36 |
2 |
2-3 "ВБ" |
10,00 |
10 |
150 |
1,13 |
3 |
2-4 |
6,30 |
10 |
125 |
1,33 |
4 |
4-5 |
1,94 |
10 |
100 |
1,52 |
5 |
5-6 "больница" |
1,38 |
10 |
100 |
1,45 |
6 |
5-7 |
0,46 |
10 |
100 |
1,33 |
7 |
7-8 "МТФ" |
0,33 |
10 |
100 |
1,32 |
8 |
4-9 |
4,19 |
10 |
100 |
1,81 |
9 |
9-10 |
1,45 |
10 |
100 |
1,46 |
10 |
10-11 "прод.маг" |
0,07 |
10 |
100 |
1,28 |
11 |
10-12 |
1,28 |
10 |
100 |
1,44 |
12 |
12-13 "ремонт. Тракт." |
1,15 |
10 |
100 |
1,42 |
13 |
9-14 |
2,54 |
10 |
100 |
1,60 |
14 |
14-15 |
1,68 |
10 |
100 |
1,49 |
15 |
15-16 "баня" |
0,83 |
10 |
100 |
1,38 |
16 |
15-17 |
0,76 |
10 |
100 |
1,37 |
17 |
17-18 "ремонт.авт." |
0,53 |
10 |
100 |
1,34 |
18 |
14-19 |
0,58 |
10 |
100 |
1,35 |
19 |
19-20 "молокозавод" |
0,34 |
10 |
100 |
1,32 |
