Стоимость

Стоимость узлового передатчика Количество узловых передатчиков

х =

Стоимость платы PCI Количество плат PCI

X =

Стоимость платы PC Card Количество плат PC Card

X =

Стоимость устройств USB Количество устройств USB

X =

Общая стоимость сетевого оборудования (ОС)

на одного пользователя составляет 170-312 долларов (один узловой передатчик, две PCI-

платы с адаптерами PC Card и один адаптер USB). В результате возможность беспро­водного доступа к локальной или глобальной сети посредством портативного компьютера обойдется довольно недешево по сравнению с базовой (и устаревшей) проводной сетью 10BASE-T, обладающей производительностью, сопоставимой с Wi-Fi. Если беспроводная

Общее количество плат PCI, PC Card и устройств USB (ОК) /

Стоимость на одного пользователя (ОС разделить на ОК) =

сеть будет использоваться для совместного широкополосного доступа к Internet посред­ством кабельного модема или DSL (см. главу 19), то вместо обычного узлового передат­чика необходимо использовать шлюз (беспроводной узловой передатчик со встроенным маршрутизатором).

Поскольку IEEE 802.11b действительно является стандартом, можно соединять узло­вые передатчики и беспроводные сетевые адаптеры разных производителей. Быть может, такое решение обеспечит приемлемую стоимость беспроводной сети.

Портативные компьютеры с интегрированными адаптерами Wi-Fi

Производители портативных компьютеров, основными из которых являются компании Dell, IBM и Toshiba, в настоящее время начали интегрировать встроенные беспроводные адаптеры и антенны Wi-Fi в некоторые модули портативных компьютеров. Стоимость ком­пьютеров со встроенными устройствами Wi-Fi немного выше, чем аналогичных моделей, не имеющих поддержки технологии Wireless Ethernet. Сетевой адаптер и антенна, встро­енные в портативный компьютер, являются более надежным и менее громоздким спосо­бом оснащения портативных систем по сравнению с обычной платой PC Card и внешней антенной, подключенной к компьютеру.

В портативных компьютерах со встроенными аппаратными средствами Wi-Fi для под­ключения беспроводного адаптера используется интерфейс mini-PCI; антенна распола­гается за панелью экрана. При подобной компоновке компьютера освобождается один из разъемов PC Card, что выгодно отличает его от портативных систем, использующих внешние адаптер PC Card и антенну.

Альтернативы стандарту IEEE 802.11b

В представленных далее системах, как и в IEEE 802.11b, используется узловой пере­датчик и беспроводные сетевые адаптеры.

• RadioLAN MobilLINK. Скорость передачи данных до 10 Мбит/с (заявлена большая пропускная способность, чем у Wi-Fi) на радиочастоте 5,8 ГГц.

• IEEE 802.11a. Скорость передачи данных до 54 Мбит/с на частоте 5 Гц. Устройства с реализацией этого стандарта продаются многими поставщиками и стоят лишь немного дороже устройств 802.11b/Wi-Fi.

IEEE 802.11g. Скорость передачи до 54 Мбит/с на той же частоте, что и Wi-Fi/IEEE 802.11b. Устройства с поддержкой этого протокола появятся в начале

2003 года.

Стандарты RadioLAN и IEEE 802.11a несовместимы с сетями Wi-Fi/IEEE 802.11b из-за различных используемых частот (для их взаимодействия необходим проводной Ethernet-мост). Тем не менее, поскольку в IEEE 802.11g применяется та же частота, что и в Wi-Fi/IEEE 802.11b, аппаратное обеспечение IEEE 802.11g будет совместимо с 802.11b.

Существуют стандарты, которые можно считать промышленными, так как их произ­водство налажено в нескольких компаниях.

■ Bluetooth. и HomeRF.

Bluetooth — это низкоскоростной (до 400 Кбит/с) стандарт слабой мощности, разрабо­танный для портативных компьютеров, устройств PDA, сотовых телефонов и пейджеров для обмена данными и распознавания пользователя в общественных местах, например в аэропортах, гостиницах, арендованных автомобилях и на спортивных мероприятиях.

Устройства Bluetooth работают на той же частоте 2,4 ГГц, что и устройства стандарта Wi-Fi/IEEE 802.11b. Но, для того чтобы избежать интерференции с устройствами Wi-Fi, в Bluetooth исполь­зуется метод передачи сигналов, получивший название расширенного спектра скачко­образной перестройки частоты. Суть этого метода заключается в использовании 79 каналов частот, переключение между которыми в течение сеанса Bluetooth происходит 1 600 раз в секунду. Как уже отмечалось, устройства Wi-Fi используются для организации постоянной сети. В отличие от этого, устройства Bluetooth специально разработаны для временных сетей, станции которых соединяются друг с другом только во время передачи данных, после чего происходит разрыв соединения.

Консорциум HomeRF, возглавляемый компанией Proxim, разрабатывает беспроводные устройства для домашних сетей с протоколом передачи данных SWAP (Shared Wireless Access Protocol).

Изначальный протокол HomeRF 1.2 обеспечивал скорость 1,6 Мбит/с, однако текущие устройства HomeRF 2.0 поддерживают скорость передачи данных до 10 Мбит/с. Для взаимодействия сетей HomeRF и Ethernet необходим специальный беспроводной Ethernet-мост.

Устройства, созданные на основе стандарта HomeRF, производятся компаниями Proxim (Symphony-HRF и Symphony HomeRF), Intel (AnyPoint Wireless), Motorola (AL 200 Wire­less Cable Modem), Compaq (iPAQ Connection Point) и Cayman (3220-H-W Wireless Solu­tion). HomeRF был создан на базе стандарта SWAP, что позволяет сочетать и согласовы­вать устройства самых разных производителей. К наиболее распространенным относятся следующие устройства стандарта HomeRF:

• беспроводные мосты Ethernet; производятся компанией Symphony;

• беспроводные сетевые адаптеры (NIC) с интерфейсом ISA или PCI, производятся компанией Symphony;

беспроводные сетевые адаптеры (NIC) с интерфейсом PC Card, производятся ком­паниями Intel, Symphony и Compaq;

беспроводные сетевые адаптеры (NIC) с интерфейсом USB, производятся компа­ниями Intel и Compaq;

■ специализированные устройства. К их числу относятся устройства iPAQ Connection Point (поддерживают 10/100 Ethernet, HomeRF, Phoneline HomePNA 2.0 и модемы 56 Кбит/с), шлюзовые устройства 3220-H-W DSE компании Cayman и беспроводные кабельные модемы AL 200 компании Motorola.

Скорость передачи данных устройств Symphony, равная 1,6 Мбит/с, значительно ниже скорости устройств стандарта IEEE 802.11b, однако при этом они продаются значительно дешевле (из расчета на одного пользователя). Это связано с тем, что пользователи HomeRF напрямую соединяются друг с другом. Стандарт HomeRF 2.0 поддерживает скорость до 10 Мбит/с, причем устройства, поддерживающие этот стандарт, стоят дешевле, чем устройства Wi-Fi, поскольку нет необходимости в узловом передатчике.

Например, стоимость беспроводных сетевых адаптеров HomeRF 2.0 или PC Card ме­нее 100 долларов, в то время как базовая станция HomeRF (применяемая для подключе­ния сети к устройству широкополосного доступа к Internet) стоит порядка 200 долларов.

Устройства HomeRF работают на той же частоте 2,4 ГГц, что и беспроводные устройства стандартов IEEE 802.11b и Bluetooth. Это может привести к интерференции сигналов между устройствами, хотя обычно они используются в различных конфигурациях. В тех­нологии Bluetooth применяется метод расширенного спектра скачкообразной перестройки частоты, позволяющий уменьшить интерференцию с сетями 2,4 Гц и такими устройства­ми, как беспроводные радиотелефоны.

Логические топологии беспроводных сетей

Беспроводные сети могут иметь две логические топологии.

■ Звездообразная. Эта топология, применяемая в устройствах стандарта 802.11b и Ra-

dioLAN, напоминает одноименную топологию сетей стандарта 10BASE-T и осталь­ных, более скоростных версий Ethernet с концентратором. Узловой передатчик иг­рает роль концентратора, поскольку все компьютеры соединяются через узловой передатчик, а не взаимодействуют друг с другом напрямую. Несмотря на то что стоимость этого метода из расчета на одно устройство гораздо выше, он позволяет работать со скоростями, близкими к скоростям 10BASE-T Ethernet, и более прост в управлении.

■ Точка-точка. Топология "точка-точка" используется в продуктах HomeRF и устрой­ствах Bluetooth. Такие устройства напрямую соединяются друг с другом и не требу­ют никаких узловых передатчиков или других устройств, подобных концентратору, для взаимодействия друг с другом, хотя для совместного доступа к Internet все ком­пьютеры сети HomeRF должны быть подключены к общему беспроводному шлюзу. Это значительно снижает стоимость, однако топология "точка-точка" подходит для очень маленьких, несложных сетей (домашних сетей HomeRF) или временного сов­местного доступа к данным с помощью другого устройства (Bluetooth); передача данных осуществляется с гораздо меньшей скоростью, чем в сетях 100BASE-TX.

На рис. 20.25 представлено два типа топологии сетей, а в табл. 20.9 приведено срав­нение

основных типов современных беспроводных сетей.

Сеть	Скорость передачи,	Логическая	Связь с 10BASE-T	Максимальное	Средняя стоимость
	Мбит/с	топология		количество компьютеров на один узловой передатчик	из расчета на одного пользователя1, долларов
ШЕЕ 802.11а	54 Мбит/с	Звездообразная (необходим узловой передатчик)
IEEE 802.11b	11	Звездообразная (необходим узловой передатчик)	Узловой передатчик	В зависимости от производителя и модели; до 256	3152'3 1703'4
RadioLAN	106	Звездообразная (необходим узловой передатчик)	Wireless BackboneLINK (узловой передатчик)	128	5643
HomeRF6	1,6 (стандарт 1.2) 10 (стандарт 2.0)	Точка-точка	Symphony Cordless Ethernet Bridge		134
Bluetooth	Примерно 400 Кбит/с	Точка-точка	Нет	Нет	Различная7

1. Средняя стоимость рассчитывалась на основе сети, объединяющей четыре компьютера (два стационарных с шиной PCI и два порта­тивных), а также узловой передатчик, если он предусмотрен.

2.Средняя цена устройства от Agere Systems/Lucent (Orinoco АР-1000).

3. Цена включает узловой передатчик (необходим).

4. Средняя цена устройства для небольших офисов (Linksys Instant Wireless WAP-11).

5. Пропускная способность RadioLAN по сравнению со стандартными устройствами IEEE 802.11b приблизительно на 25% выше благодаря большей рабочей частоте.

6. Приведено для устройств Proxim Symphony, первые доступные на рынке продукты HomeRF.

7. Поддержка Bluetooth изначально встроена во многие беспроводные устройства и персональные компьютеры

Сетевые протоколы

Выбор сетевого протокола является второй по важности задачей при создании се­ти. Сетевой протокол в соответствии со второй частью рекомендаций OSI определяет, с какими типами компьютеров будет связываться ваша сеть.

Существует три основных типа сетевых протоколов: TCP/IP, IPX/SPX и NetBEUI. В отличие от протоколов передачи данных, сетевые протоколы не привязаны к опреде­ленной аппаратуре (ни к кабелю, ни к сетевому адаптеру). Они реализуются на уровне программного обеспечения и могут быть установлены на компьютер или удалены с него в любое время. В табл. 20.10 приведены отличия между этими протоколами.

Таблица 20.10. Обзор сетевых протоколов
Протокол	В каком пакете Наилучшая область	Примечание
	протоколов применения
IP	TCP/IP Internet и большие	Кроме того, используется для связи
	сети	с Internet через удаленный доступ;
		"родной" пакет протоколов для
		Windows 2000/XP и Novell
		NetWare 5.x/6.x
IPX	IPX/SPX Сети Novell 4.x	Используется для NetWare 5.x только
	и более ранние	в отдельных случаях
NetBEUI	Нет Windows 9x,	Не поддерживает маршрутизации
	Windows 2000 или	через сети; самый простой сетевой
	Windows for	протокол; также используется для
	Workgroups	прямого кабельного соединения
	в одноранговых сетях	в "сетях" без сетевых адаптеров. Для
		поддержки в Windows XP протокол
		необходимо инсталлировать
		с установочного компакт-диска

Все компьютеры в любой сети должны использовать один и тот же сетевой протокол или пакет протоколов, чтобы связываться друг с другом.

Протокол TCP/IP

Сетевой протокол TCP/IP (Transmission Control Protocol/Internet Protocol — протокол управления передачей/протокол Internet) используется как в Internet, так и в большинстве операционных систем UNIX. TCP представляет собой протокол транспортного уровня, IP определяет протокол сетевого уровня, который отвечает за передачу блоков данных.

В течение многих лет этот протокол использовался только в сетях UNIX, однако быстрый рост Internet обеспечил его применение практически во всех видах локальных компьютерных сетей. Многие сетевые администраторы заметили, что могут использовать TCP/IP для своих сетевых операционных систем и это значительно уменьшает количество проблем, связанных с потоками данных. TCP/IP является основным сетевым протоколом большинства служб операционных систем Novell NetWare 6 и Windows XP.

Протокол TCP/IP для локальных и коммутируемых сетей

В отличие от сетевых протоколов, представленных в предыдущем разделе, TCP/IP применяется и такими пользователями, которые в глаза не видели сетевых плат. Для доступа к Internet посредством модема (коммутируемого подключения) или локальной сети используется один и тот же протокол — TCP/IP Тем не менее настройка протокола напрямую зависит от типа используемого соединения.

В табл. 20.11 представлены основные параметры TCP/IP, которые необходимо настро­ить должным образом, независимо от того, используются ли модемы, локальная сеть или все вместе. Как правило, подробное описание нужных параметров предоставляется поставщиком услуг Internet или сетевым администратором. Кроме того, иногда в Web-броузере следует указать тип используемого соединения.

табл. 20.11 основные параметры TCP/IP

Меню Свойства:	Параметр	Модемный доступ	Доступ по локальной сети
Протокол		(коммутируемое	(сетевая плата)
Интернета		соединение)
(TCP/IP)
IP-адрес	IP-адрес	Установите флажок	Определен (получите
		Получить IP-адрес	значение у сетевого
		автоматически	администратора)
WINS	Добавить/	Отключен	Указать сервер или
	удалить		включить DHSP для
	WINS-		передачи NetBIOS через
	адрес		TCP/IP
Шлюз	Добавить	Нет (для подключения	IP-адрес шлюза,
	шлюз/	модема к Internet	необходимого для
	список	используется протокол PPP)	подключения локальной
	шлюзов		сети к Internet
DNS	Добавить/	Обычно выключен;	Включен; указать адрес
	удалить	указывается в случае	DNS-сервера и основной
	DNS-	использования провайдером	DNS-суффикс (получите
	адреса	прокси-сервера	значение у сетевого
			администратора)

Как видите, параметры Internet-доступа из локальной сети или с помощью модема су­щественно различаются. Обычно для настройки коммутируемого соединения наилучшим выбором будет использование программы автоматической конфигурации, поставляемой провайдером. В противном случае нужные параметры придется вводить вручную.

Протокол IPX

Комплект протоколов IPX был разработан компанией Novell для собственной сетевой операционной системы NetWare. Компания Microsoft добавила поддержку этого протокола в операционную систему Windows.

Комплект протоколов IPX состоит из двух частей: собственно протокола IPX (аналог протокола IP в TCP/IP) и SPX (эквивалент протокола TCP в TCP/IP).

В настоящее время протоколы IPX используются для сетей с серверами NetWare, на которых установлены старые версии операционной системы NetWare и часто устанавли­ваются вместе с другими наборами сетевых протоколов типа TCP/IP. Компания Novell, начиная с ОС NetWare 5, отказалась от IPX и перешла к широкомасштабному примене­нию TCP/IP, как и вся компьютерная индустрия; IPX/SPX в NetWare 5 применяется только для специализированных операций. В операционной системе следующего поколения Net­Ware 6 поддерживается исключительно TCP/IP.

Протокол NetBEUI

Этот протокол используется в основном в небольших сетях Windows. Впервые он был представлен в операционной системе Windows 3.1. Он не может использоваться в Internet/intranet и наилучшим образом подходит для небольших одноранговых сетей.

NetBEUI — это простой протокол, которому не хватает многих функций TCP/IP, а сле­довательно, возможности поддержи больших сетей. NetBEUI не поддерживает маршру­тизацию, поэтому непригоден для межсетевого обмена данными. Его можно использо­вать для небольшой одноранговой сети, однако для построения нормальной сети в Win­dows NT/2000/XP следует применять исключительно TCP/IP.

NetBEUI все еще пригоден для создания "прямой сети", т. е. прямого кабельного подключения, и является минимальным протоколом, требующимся для создания одно­ранговой сети в Windows 9x.

Другие решения домашней сети

Если вы работаете дома или в небольшом офисе, то вместо пробивания стен, про­кладки специальных кабелей и изучения способов настройки протоколов TCP/IP, IPX или NetBEUI можно воспользоваться альтернативными решениями.

Так называемые домашние сетевые решения созданы для того, чтобы свести к мини­муму сложности с прокладкой кабелей и настройкой протоколов. Эти сети основываются на так называемых быстрых (в установке) сетях, которые не требуют дополнительных кабелей и особых компьютерных знаний.

Home PNA

Наиболее популярной альтернативой Ethernet в домашних сетях являются сети на ба­зе существующих телефонных кабелей. При этом сигнал имеет частоту, более высокую, чем используемая в телефонной сети. Другой, менее популярной альтернативой является использование домашней или офисной электропроводки, а также беспроводных методов передачи. Аппаратура для работы с электропроводкой передает сетевые сигналы в неис­пользуемой части электромагнитного спектра.

Поскольку Home PNA — наиболее развитый и наиболее поддерживаемый тип домаш­них сетей, далее рассматривается стандарт Home PNA, разработанный группой Home Phone line Networking Alliance, в которую входят основ­ные производители компьютерного оборудования и устройств связи.

Группа Home Phone line Networking Alliance разработала две версии стандарта Home-PNA. Обе могут работать на существующих телефонных линиях, однако значительно отличаются по скорости и степени использования аппаратных средств.

Home PNA 1.0

Первый стандарт Home PNA был представлен в 1998 году. Этот стандарт разработан для домашних сетей и ориентирован на пользователей, плохо знакомых с компьютерами. Сеть Home PNA 1.0 работала на скорости 1,0 Мбит/с, что составляет десятую часть от скорости 10BASE-T Ethernet.

Продукты, совместимые с Home PNA 1.0, выпускаются несколькими производителями. В одной сети могут использоваться комбинации совместимых с Home PNA устройств разных марок. Существуют версии этих устройств для параллельного порта и порта USB. Кроме того, существуют версии для шины PCI и устройств PC Card (PCMCIA) для портативных компьютеров. В настоящее время устаревший стандарт Home PNA 1.0 заменен стандартом Home PNA 2.0. Эти устройства, совместимые с Home PNA 1.0, могут использоваться в тех же сетях, что и продукты Home PNA 2.0.

Home PNA 2.0

Продукты, совместимые с Home PNA 2.0, начали появляться в конце 1999 года. Сеть Home PNA 2.0 работает на скорости 10 Мбит/с (приблизительно сравнимо со скоростями Ethernet). Устройства Home PNA 2.0 выпускаются в виде 32-разрядных сетевых адапте­ров PCI для стационарных компьютеров и в виде адаптеров PC Card для портативных компьютеров. К числу наиболее современных устройств, совместимых с HomePNA 2.0, относятся широкополосные модемы, разнообразные Internet-модули и широкополосные шлюзы. Некоторые компьютеры, предназначенные для домашних офисов, поставляются в комплекте с интерфейсными платами Home PNA 2.0.

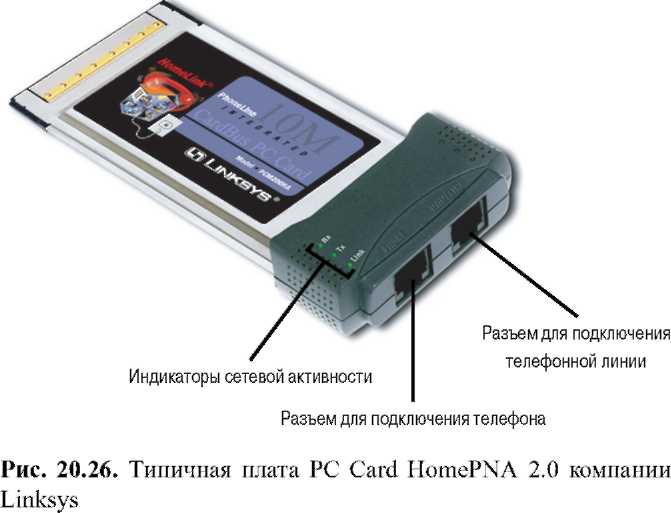

Устройства Home PNA 2.0 (рис. 20.26) обратно совместимы с Home PNA 1.0 и работают достаточно быстро.

После инсталляции сетевые адаптеры Home PNA используют те же сетевые прото­колы, что и другие адаптеры. По умолчанию может быть установлен только протокол NetBEUI, не поддерживающий маршрутизацию, поэтому для организации общего досту­па к Internet из сети Home PNA необходимо установить на каждом компьютере протокол TCP/IP. Параметры установки маршрутизатора Home PNA и конфигурация клиентских систем представлены в документации, прилагаемой к машрутизатору.

Топология Home PNA

В сети Home PNA используется упрощенный вариант шинной топологии, описанной ранее. Основой сети является телефонный кабель, а каждый адаптер Home PNA имеет два разъема: один для подключения к телефонной розетке, а второй для подключения адаптера к телефону, который можно применять одновременно с сетью. Подобная функ­ция реализована во многих телефонных модемах. На рис. 20.27 показана типичная сеть Home PNA, в которой реализован совместный доступ к широкополосному соединению Internet.

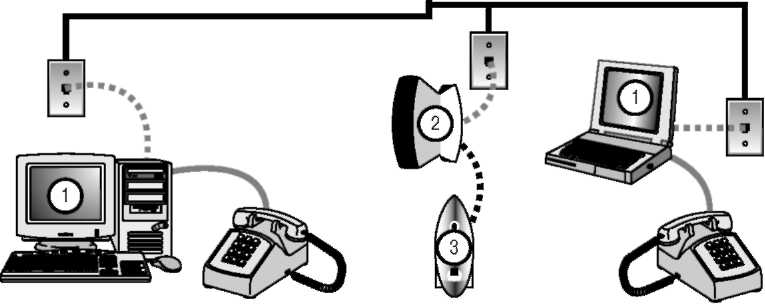

Рис. 20.27. Сеть Home PNA с тремя станциями; сеть предоставляет сов­местный доступ к данным и периферийным устройствам, а также к ши­рокополосному Internet-соединению

Организация сети с помощью линий электропередачи

Проведенные исследования показывают, что домашние сети на основе линий элек­тропередачи могут быть значительно эффективнее, чем сети на базе телефонных линий. Несмотря на это, единого стандарта для подобных сетей не существует. В промышленно-торговой группе HomePlug Powerline Alliance был разработан многопользовательский стандарт, созданный по технологии компании Intellon, для домашних сетей, использую­щих линии электропередачи. Скорость передачи по этой технологии достигает 14 Мбит/с. Полевые испытания, проведенные в начале 2001 года в 500 домах, привели к разработке сертификационных стандартов совместимых продуктов.

Стандарт HomePlug 1.0 основан на технологии PowerPacket, разработанной компани­ей Intellon. В основе технологии лежит использование метода ортогонального частотного уплотнения (orthogonal frequency division multiplexing — OFDM), при котором множе­ственные сигналы на разных частотах объединяются в один сигнал передачи. Посколь­ку в OFDM используется несколько частот, метод учитывает постоянно изменяющиеся характеристики переменного тока. Для обеспечения безопасности в PowerPacket под­держивается 56-битовое DES-шифрование и индивидуальный ключ-пароль для каждой домашней сети. Благодаря PowerPacket стандарт HomePlug 1.0 характеризуется надеж­ностью и безопасностью, поэтому подходит для небольших локальных сетей (домашних или офисных).

Первые устройства HomePlug 1.0 включают в себя USB-адаптеры, мосты и маршру­тизаторы, т. е. компьютеры с портами USB можно использовать в сети, основанной на линиях электропередачи, для организации локальной сети и совместного доступа к In­ternet. В начале 2002 года компания Linksys одной из первых представила устройства, поддерживающие HomePlug 1.0.

Основным конкурентом HomePlug является компания Inari (бывшая Intelogic, раз­работавшая последовательный сетевой адаптер Passport для передачи данных по элек­тропроводке), использующая собственную технологию передачи данных со скоростью 2-12 Мбит/с. Устройства Inari, не совместимые со стандартами HomePlug Alliance, рас­пространяются компаниями Thompson Multimedia, HP и др.

Пока еще слишком рано рекомендовать сети на основе линий электропередачи для домашних и офисных пользователей, хотя дальнейшее развитие стандартов сделает эту технологию передачи данных более привлекательной и доступной.

Домашние сети по сравнению с Ethernet

Стоимость домашних сетей сравнима со стоимостью Ethernet с кабелем UTP, однако какое из этих решений лучше подойдет для вас?

Используйте табл. 20.12, чтобы определить, каким путем пойти при создании неболь­шой домашней или офисной сети.

Кроме скорости и типов кабелей, обратите внимание на возможность связи сетей HomePNA и стандартной Ethernet. Вам понадобится специальное устройство для PC Card или концентратор HomePNA/Ethernet, чтобы связать две сети, а многие решения этого типа работают только в стандарте HomePNA, т. е. со скоростью передачи 1 Мбит/с. Вы не сможете установить программное обеспечение для сетей HomePNA в системе, на которой установлена программная поддержка стандартных сетей, поскольку они не могут сосуществовать. Используйте HomePNA 2.0 только в доме или в офисе, в котором нет пользователей, хотя бы немного разбирающихся в компьютерах, либо в том месте, где невозможно про­ложить кабель UTP. В современных условиях сетевые адаптеры и концентраторы Fast Ethernet 100BASE-TX по стоимости приближаются к продуктам HomePNA 2.0, однако скорость Fast Ethernet почти в 10 раз выше.

Установка сети

Вы уже приобрели сетевые адаптеры и концентратор, а также смонтировали все ка­бели. Теперь осталось вспомнить, где лежит инсталляционный компакт-диск Windows 9x или Windows NT/2000/XP, — и можно приступать к воплощению сети в жизнь.

Сетевой адаптер

Сетевой адаптер нужен для компьютеров, у которых нет встроенного сетевого порта; если он все же есть, убедитесь в его совместимости с формируемой сетью.

Изначально сетевые адаптеры назывались сетевыми интерфейсными платами (network interface card — NIC), однако широкое распространение USB-устройств и встроенных сете­вых портов сделали это обозначение менее актуальным. Чтобы предотвратить возможные технические проблемы, приобретите (если можно) для каждой системы сетевые адаптеры одной модели. При создании сети с выделенным сервером в ОС Windows NT/2000/.NET или Novell NetWare следует купить сетевой адаптер, оптимизированный для сервера, а для клиентских систем — менее дорогие, обычные адаптеры. Однако желательно, чтобы сетевые адаптеры были одного производителя, поскольку иногда для серверного и кли­ентского адаптеров предназначен одинаковый драйвер.

Для настольных компьютеров лучше всего подойдут PCI-адаптеры, а для портативных со слотом CardBus — PC Card CardBus (PCI и CardBus имеют 32-битовую шину данных, в то время как обычный интерфейс PC Card — лишь 16-битовую). Устройства USB очень удобны в использовании, однако стандарт USB 1.1 заметно уступает в скорости сети

10/100 Ethernet. USB 2.0 обеспечивает сопоставимую с Ethernet производительность, но для достижения скорости передачи данных 480 Мбит/с необходимо, чтобы и компьютер, и устройство передачи данных были совместимы с USB 2.0. Если одно из устройств оснащено портами USB 1.1, скорость будет ограничена до 12 Мбит/с.

Запишите имя производителя и номер модели сетевого адаптера, а также версию драйвера; эта информация пригодится впоследствии.

Установка сетевого адаптера

Сначала необходимо установить сетевые адаптеры на все компьютеры. Сетевой адап­тер устанавливается так же, как и любое другое устройство ISA или PCI.

1. Снимите кожух компьютера и найдите свободный разъем расширения, который совпадает с типом устанавливаемого сетевого адаптера.

2. Снимите защитную крышку возле разъема на задней панели компьютера.

3.Аккуратно вставьте сетевой адаптер и убедитесь в том, что его задняя панель плотно прилегает к задней панели корпуса.

4. Прикрепите адаптер тем же винтом, который удерживал защитную крышку.

Проверка соединения

Дискета или компакт-диск настройки сетевого адаптера обычно содержат и средства диагностики. Некоторые программы диагностики нужно запускать перед тем, как под­ключать компьютер к сети. Эти программы могут запускаться только из командой строки MS DOS.

После тестирования сетевого адаптера подключите сетевой кабель. Затем проверьте, загорелись ли сигнальные светодиоды на концентраторе и на задней панели сетевого адап­тера (если такие светодиоды предусмотрены). Во многих концентраторах используется зеленый светодиод для индикации соединения с компьютером на соответствующем порте RJ-45. Подключите второй компьютер к концентратору. После этого запустите программы диагностики на обоих компьютерах, чтобы послать и принять данные.

Кабельное соединение компьютеров

В зависимости от типа выбранной сети вам, возможно, придется прокладывать кабели.

При организации сети 10BASE-T, 100BASE-TX или 1000BASE-TX Ethernet (все с UTP-

кабелями) нужны достаточно длинные кабели, свободно дотягиваемые до сетевого порта каждой системы и сетевого концентратора/коммутатора.

Поскольку сеть HomePNA базируется на существующей телефонной линии, соеди­нительный шнур, поставляемый вместе с сетевым адаптером, должен достать до теле­фонного разъема типа RJ-11. Сетевой адаптер HomePNA имеет два разъема — один для подключения к телефонной линии, а второй для подключения телефона к самому адапте­ру. Не перепутайте разъемы, иначе сеть будет неработоспособна. Технология HomePNA позволяет одновременно использовать телефонную систему и обычным образом, и для передачи данных между компьютерами.

Беспроводные сетевые адаптеры оснащены внешней антенной и не требуют кабелей.

Концентратор/коммутатор/узловой передатчик

Для подключения к Ethernet (UTP) более двух компьютеров понадобится концентра­тор или коммутатор (для соединения двух компьютеров нужен перекрестный кабель — crossover). В беспроводной сети для подключения более двух систем или организации совместного доступа пригодится узловой передатчик

Для проводной Ethernet приобретите коммутатор/концентратор (лучше последний), поддерживающий достаточную скорость и обладающий нужным количеством портов RJ-45 для каждого компьютера в сети. Организация беспроводной сети подразумевает наличие хотя бы одного узлового передатчика, в зависимости от радиуса охвата сети. Большинство узловых передатчиков IEEE 802.11b/Wi-Fi имеют радиус действия 90 м в помещении (и до 450 м снаружи), чего вполне хватит для большинства домов и малых предприятий. Для обеспечения большего радиуса охвата можно приобрести дополнитель­ные передатчики.

Если в сети предусматривается совместный доступ к Internet, то для проводной сети лучшим вариантом будет покупка маршрутизатора со встроенным коммутатором, а для беспроводной — узлового передатчика также со встроенным коммутатором.

Шлюзы для других сетей

Если вас не устраивает программная служба общего доступа к Internet, такая, как Microsoft ICS, то для организации совместного доступа в сетях другого стандарта (Home-PNA, HomeRF или HomePlug) следует установить шлюз или маршрутизатор между ши­рокополосным устройством доступа (кабельный/DSL модем) и сетью. Отдельные шлю­зы/маршрутизаторы также выступают в качестве серверов печати; кроме того, некоторые модели, например 2Wire HomePortal 100, поддерживают как HomePNA, так и Ethernet или

Wi-Fi.

Установка сетевого программного обеспечения

Чтобы обращаться к сетевым ресурсам независимо от типа сети, нужно установить на компьютер клиентское программное обеспечение. Клиент сети может быть установлен как часть операционной системы или же как отдельный продукт, однако в любом случае именно это программное обеспечение позволяет использовать сетевой адаптер для связи с другими компьютерами.

На правильно настроенной рабочей станции сети обращение к сетевым ресурсам не отличается от обращения к локальным ресурсам (за исключением скорости доступа). Вы можете открыть файл на сетевом диске подобно файлу на локальном жестком диске. Это возможно благодаря тому, что программное обеспечение сетевого клиента полностью интегрировано на всех уровнях операционной системы компьютера.

В большинстве случаев сетевой клиент является частью операционной системы. На­пример, в системах Windows 9x/Me и Windows NT/2000/.NET есть все необходимые сред­ства для создания одноранговой сети на базе Windows и организации подключения к сер­верам Windows NT, Windows 2000 и Novell NetWare. Для того чтобы подключиться к сети, используя DOS или Windows 3.1, нужно установить отдельное клиентское программное обеспечение.

В операционных системах Windows 95/98 при установке сетевого адаптера инсталли­руются следующие сетевые протоколы:

NetBEUI;

TCP/IP;

IPX/SPX.

По умолчанию, в Windows Me/2000/XP используется протокол TCP/IP. Для установки определенного протокола или других сетевых компонентов воспользуйтесь пиктограммой Сеть (Networks) на Панели управления Windows или щелкните правой кнопкой мыши на пиктограмме Сетевое окружение (Network Neighborhood) (Windows 9x) или My Network Places (Windows Me/2000) и выберите параметр Свойства (Properties) в появившемся контекстном меню.

Конфигурирование сетевого программного обеспечения

При установке сетевого адаптера могут возникнуть проблемы, которые можно успеш­но решить с помощью диагностических средств. После установки адаптера необходимо выбрать "язык", на котором будут общаться компьютеры в сети, т. е. настроить программ­ное обеспечение клиента и сервера, а также выбрать один и тот же протокол.

В табл. 20.13 приводится программное обеспечение, которое необходимо настроить для создания одноранговой сети на основе операционных систем Windows 9x и Win­dows NT/2000.

Таблица 20.13. Минимальный набор сетевого программного обеспечения для создания одноранго­вой сети

Элемент Рабочая станция Сервер

Сетевой клиент Windows	Да	Нет
Протокол NetBEUI	Да	Да
Служба доступа к файлам и принтерам сетей Microsoft	Нет	Да
Установка сетевого адаптера и привязка к одному из	Да	Да
протоколов или служб
Идентификация рабочей группы (одна для всех PC в рабочей	Да	Да
группе)
Имя компьютера (для каждого компьютера в сети имя должно	Да	Да
быть уникальным)

Для настройки параметров сети воспользуйтесь пиктограммой Сеть (Network) в окне Панель управления (Control Panel). Необходимые элементы будут установлены с компакт-диска с операционной системой. После установки и настройки всех компонентов сети можно переходить к созданию совместно используемых ресурсов.

Для того чтобы установить необходимые сетевые компоненты, выполните ряд дей­ствий.

1.Дважды щелкните на ярлыке Сеть (Network) в окне Панель управления (Control

Panel).

2. В окне Конфигурация (Configuration) щелкните на кнопке Добавить (Add).

3. Далее выберите один из элементов.

Клиент (Client). Выберите этот параметр, если необходимо установить клиен­та для сети Microsoft или какой-либо другой сети. Для каждого компьютера одноранговой сети должен быть установлен Клиент для сети Microsoft (Client for Microsoft Networks).

• Сетевая плата (Adapter). Этот компонент должен быть уже установлен. Тем не менее параметр можно использовать для инсталляции нового сетевого адап­тера.

• Протокол (Protocol). Для сети, не имеющей выхода в Internet, установите про­токол NetBEUI. Если вы собираетесь кроме работы в сети также использовать систему Internet Connection Sharing, установите протоколы TCP/IP и NetBEUI.

■ Служба (Service). Установите Службу доступа к файлам и принтерам сетей

Microsoft (File and Printer Sharing for Microsoft Networks) на каждом компью­тере, который будет использовать эту службу.

4. Перейдите во вкладку Идентификация (Identification). Введите уникальное имя для каждого компьютера сети; имя рабочей группы должно быть одинаковым для всех компьютеров сети.

5. Щелкните на кнопке OK. Для инсталляции выбранных компонентов потребуется установочный компакт-диск Windows или другие носители.

6. При отсутствии доступа к нужным файлам на установочном компакт-диске Win­dows 9x или в заданном по умолчанию каталоге жесткого диска появится сообщение соответствующего содержания.

Для завершения процесса инсталляции компонентов перезагрузите компьютер. После перезагрузки системы сетевые ресурсы станут доступными для совместного использова­ния.

После инсталляции аппаратного и программного обеспечения сеть готова к использо­ванию. Далее в Windows NT/2000/XP Professional необходимо определить пользователей и группы для обеспечения безопасности данных. В Windows 9x/Me применяется одно­ранговый контроль доступа, защищаемый по желанию с помощью паролей.

Установка

Если вы настраиваете несколько систем с одинаковым оборудованием, сетевыми адаптерами и программным обеспечением, сделайте копию диска после оконча­тельной настройки системы и перенесите ее с помощью программы типа Drive Image Professional. После этого можно "клонировать" эту копию на все одинаковые компьютеры. За дополнительной информацией обращайтесь на Web-узлы произво­дителей соответствующего программного обеспечения копирования дисков.

В окне настройки параметров сети не щелкайте на кнопке OK до того, пока не выполните все необходимые изменения. При щелчке на кнопке OK появится окно с предложением перезагрузить компьютер для внесения изменений.

Если вы хотите приспособить уже существующие сетевые адаптеры Ethernet 10BASE-T, подключайте их к кабелю UTP категории 5 и двухскоростным концен­траторам, что в будущем облегчит переход на Fast Ethernet.

Совместный доступ к ресурсам

■ Если вы хотите, чтобы сетевые диски или папки отображались как часть папки Мой компьютер (My Computer) или Проводник (Windows Explorer), подключите сете­вые ресурсы к системе. Этот шаг желателен при использовании любой комбинации операционных систем и крайне необходим для сетей, в которых компьютеры под управлением Windows 2000/XP получают доступ к общим ресурсам, расположен­ным на системе с Windows 9x.

Для упрощения системы именования сетевых дисков используйте на всех компью­терах сети одинаковое имя сетевого ресурса. Другими словами, если диск D: пла­нируется смонтировать на сервере под именем P:, то это имя указывается при настройке параметров общего доступа. Затем при просмотре папки с другого ком­пьютера по ее имени становится понятно, что диск нужно смонтировать как P: . Это позволяет монтировать один и тот же ресурс с одинаковой буквой диска на различных системах.

Настройка безопасности

Если вы строите одноранговую сеть, помните, что пароли — это единственный способ уберечь сеть от посторонних.

Совместный доступ к Internet

Если для организации совместного доступа к Internet будет использоваться служба Microsoft ICS или другая программа стороннего производителя, не устанавливай­те в параметрах подключения прокси-сервера или шлюзового компьютера флажок Служба доступа к файлам и принтерам сетей Microsoft. В главе 19 описывают­ся программы, которые помогут защитить компьютер, подключенный к Internet, от несанкционированного доступа к данным.

■ Маршрутизаторы и шлюзовые устройства — удобный и экономичный способ орга­низации широкополосного совместного доступа к Internet в домах или небольших офисах. Они гораздо надежнее и функциональнее, чем служба ICS и другие анало­гичные программы. Маршрутизаторы и шлюзы также могут выступать в качестве брандмауэра для защиты системы от вторжения из Internet.

Прямое кабельное соединение

Существует несколько способов передачи данных между компьютерами, находящи­мися в одной комнате. Это может быть сделано посредством параллельных, последова­тельных или инфракрасных соединений с использованием специальных кабелей. В ОС Windows 9x/Me/2000/XP включена программа Direct Connect, состоящая из клиентской и серверной частей, позволяющая объединить две системы в единую сеть. Более подроб­ная информация приведена в 12-м издании книги, находящемся на прилагаемом компакт-диске.

Возможные проблемы сетевого программного обеспечения и их решение

Проблема

Повторяющееся имя компьютера

Решение

Проверьте, все ли компьютеры в сети имеют уникальное имя (вкладка Идентификация окна параметров сети). В противном случае будет появляться сообщение об ошибке при каждой перезагрузке подключенных к сети рабочих станций.

Проблема

Разные имена рабочих групп.

Решение

Убедитесь в том, что все компьютеры в сети, которые должны работать вместе, имеют одинаковое имя рабочей группы. Разные имена рабочих групп создадут разные рабочие группы, и вам придется обращаться к ним через папку Вся сеть.

Проблема

Недоступны сетевые ресурсы.

Решение

Проверьте, есть ли в вашей сети совместно используемые ресурсы. Если вы не мо­жете разрешить доступ к ресурсу на собственном компьютере, необходимо установить компонент Служба доступа к файлам и принтерам сети Microsoft или Служба доступа к файлам и принтерам сети Netware.

Проблема

Сеть недоступна после внесения изменений.

Решение

После внесения любых изменений в конфигурацию сетевого программного обеспече­ния необходимо перезагрузить компьютер.

Использование сети

Проблема

Пользователь не может получить доступ к общим ресурсам.

Решение

Выйдите из системы и заново в ней зарегистрируйтесь. Если вместо ввода имени и пароля нажать кнопку Отмена или клавишу <Esc>, то доступ в сеть будет запрещен.

Проверьте кабельное соединение между рабочей станцией и сервером. Расшатанные терминаторы или T-разъемы BNC могут привести к возникновению проблем на всех рабочих станциях тонкого кабельного сегмента. Расшатанный или неисправный разъем RJ-45 влияет только на работоспособность компьютера (или коммутатора), в котором он расположен. Если кабель UTP категории 5 подключен, но доступ в сеть по-прежнему закрыт, проверьте кабель с помощью измерительного прибора или замените его.

Проблема

Неверный уровень доступа.

Решение

Если пароли доступа кэшируются, то ввод пароля, имеющего атрибут только для чте­ния, а не полноправный доступ, ограничивает доступ пользователя к серверу. Запретите и снова активизируйте доступ к общим ресурсам или же настройте для пользователя сер­вера полный доступ и пароли только для чтения. Можно не использовать кэширование паролей, для чего сбросьте флажок Сохранять имя пользователя и пароль при подключе­нии к общему ресурсу. В сети клиент/сервер для каждого пользователя в списке доступа указываются соответствующие разрешения, поэтому обратитесь за помощью к сетевому администратору.

TCP/IP

Проблема

Неправильно указаны сетевые параметры. Решение

Введите параметры TCP/IP, полученные у администратора; перезагрузите систему. Проблема

Обрыв коммутируемого подключения.

Решение

Запущена неправильная версия протокола PPP; выберите нужный тип сервера в окне свойств коммутируемого подключения.

Проблема

Выводится сообщение о дублированном IP-адресе и подключение не производится. Решение

Дублирование IP-адресов приводит к неработоспособности сетей TCP/IP и NetBEUI. Службы совместного доступа (ICS), программы доступа сторонних производителей и маршрутизаторы обычно настроены на автоматическое присвоение IP-адресов, что помо­гает избавиться от их возможного повтора. Если одни компьютеры в сети имеют фиксиро­ванные IP-адреса, а другие — динамические, конфликт адресов неизбежен. В сети должна использоваться автоматическая IP-адресация (служба DHCP) или же каждому компьютеру необходимо вручную присвоить уникальный IP-адрес.

Проблема

Невозможно подключиться к Internet и другим системам, причем сообщение об ошибке не выводится.

Решение

Проверьте маршрутизатор, коммутатор или концентратор, используемые для подклю­чения компьютеров друг к другу и к Internet. Устройства должны быть включены в сеть электропитания; кабели данных должны быть подключены к каждой системе и находиться в полной исправности (как и кабель между коммутатором/концентратором и устройством доступа к Internet, если таковой имеется).

Если в сети используется служба автоматического присвоения IP-адресов (DHCP) и маршрутизатор отключен, IP-адреса клиентских систем не будут действительны. Пере­загрузите маршрутизатор и клиентские системы. После перезагрузки каждому компьюте­ру будет снова присвоен новый IP-адрес и сеть возобновит работу.
