1.2.2.6 Система охлаждения

1.2.2.6.1 Охлаждение дизеля, в соответствии с рисунком 2, жидкостное с принудительной циркуляцией охлаждающей жидкости от центробежного насоса. Температуру охлаждающей жидкости в системе контролируют по дистанционному термометру, датчик которого установлен в головке цилиндров. На дизеле, кроме того, предусмотрено место для установки датчика в корпусе термостата. Запрещается эксплуатация дизеля при загорании лампы перегрева охлаждающей жидкости. Температура охлаждающей жидкости в системе охлаждения должна поддерживаться в пределах от 85 до 95С.

1.2.2.6.2 Для ускорения прогрева дизеля после пуска и автоматического регулирования температурного режима при различных нагрузках и температурах окружающего воздуха служит термостат с твердым наполнителем.

1.2.2.6.3 Водяной насос, вентилятор и генератор приводятся во вращение от шкива коленчатого вала дизеля при помощи двух клиновидных ремней.

1.2.2.6.4 Смазка "Литол-24" в подшипниковую полость насоса заложена при сборке. Смазывание подшипников насоса не требуется в течение всего периода эксплуатации дизеля.

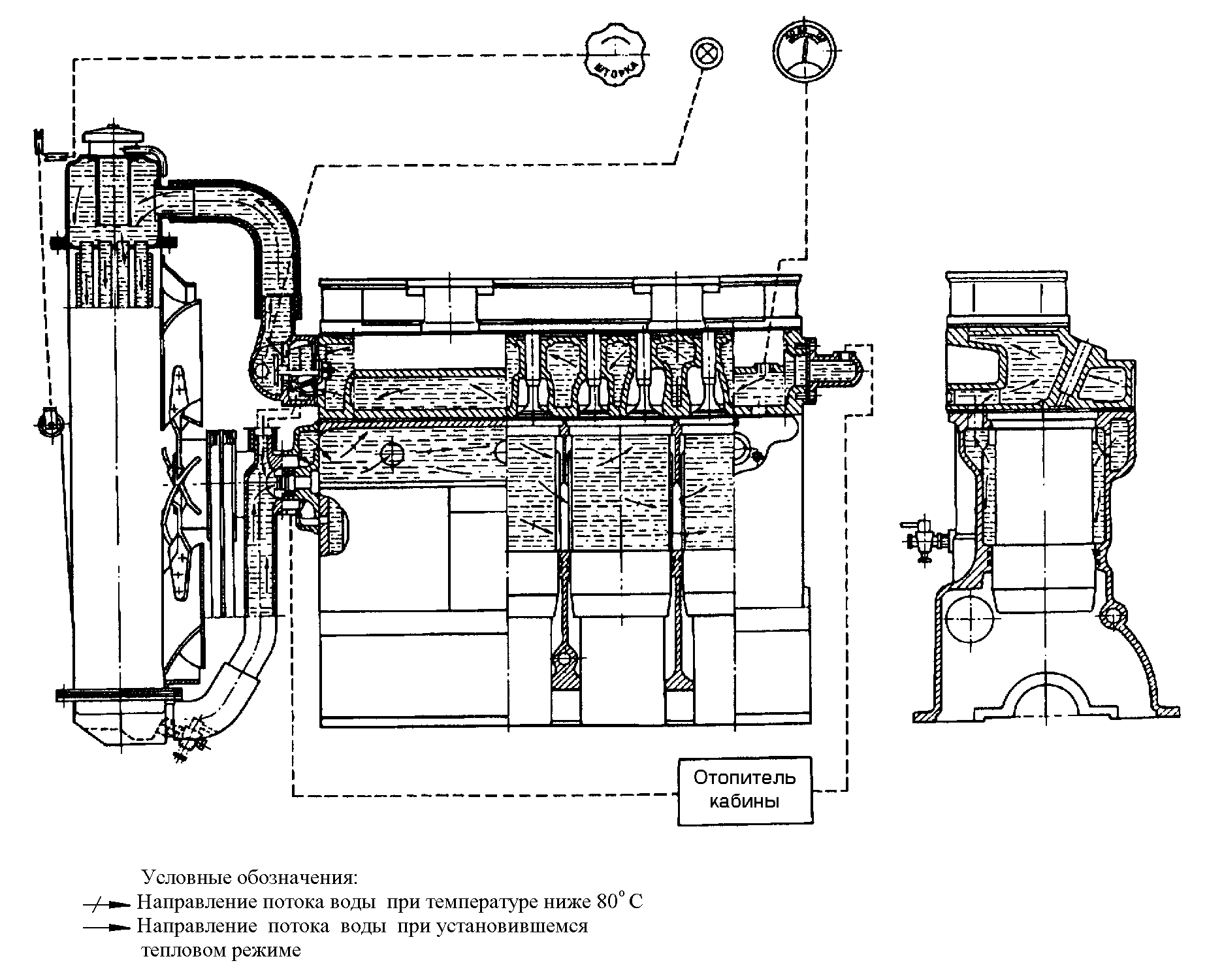

Рисунок 2 - Схема системы охлаждения.

1.2.2.7 Система смазки

1.2.2.7.1 Система смазки дизеля комбинированная. Подшипники коленчатого и распределительного валов, втулки промежуточной шестерни, шатунный подшипник коленчатого вала пневмокомпрессора, подшипник вала турбокомпрессора, а также механизм привода клапанов, смазываются под давлением. Гильзы, поршни, поршневые пальцы, штанги, толкатели, кулачки распределительного вала и детали топливного насоса смазываются разбрызгиванием.

1.2.2.7.2 Масляный насос - шестеренного типа, односекционный, крепится болтами к крышке первого коренного подшипника. Насос подает масло по патрубку и каналам блока цилиндров в масляный фильтр, в котором оно очищается от посторонних примесей, продуктов сгорания и износа. Из масляного фильтра очищенное масло поступает в радиатор для охлаждения, а также по маслоподводящей трубке к подшипнику вала турбокомпрессора. Из масляного радиатора масло поступает в магистраль дизеля.

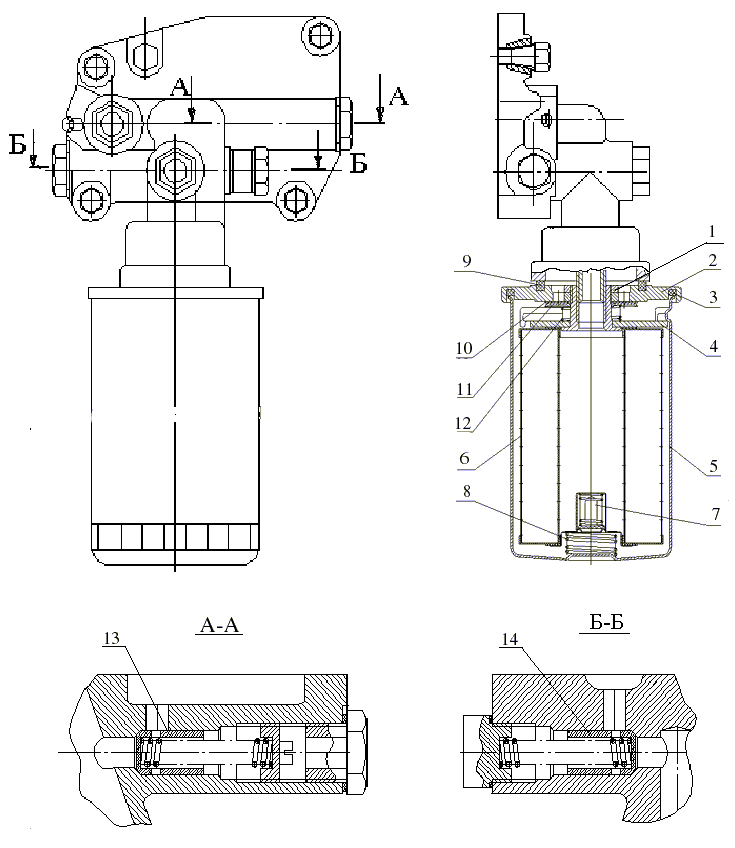

1.2.2.7.3 В корпусе масляного фильтра в соответствии с рисунком 3 имеются редукционный 14 и предохранительный 13 клапаны.

1 – гайка; 2 – дно; 3, 9 – прокладка; 4 – прижим; 5 – колпак; 6 – элемент фильтрующий; 7 – клапан перепускной; 8 – пружина; 10 – клапан антидренажный; 11 – шайба; 12 – пружина; 13 – предохранительный клапан; 14 – редукционный клапан. Рисунок 3 – Масляный фильтр

При пуске дизеля непрогретое масло вследствие большого сопротивления радиатора через редукционный (радиаторный) клапан поступает непосредственно в магистраль дизеля, минуя радиатор. Редукционный клапан нерегулируемый.

Предохранительный клапан отрегулирован на давление от 0,25 до 0,35МПа и служит для поддержания необходимого давления масла в главной магистрали дизеля. Избыточное масло сливается через клапан в картер дизеля.

1.2.2.7.4 На работающем дизеле категорически запрещается отворачивать пробки редукционного и предохранительного клапанов.

1.2.2.7.5 Из главной магистрали дизеля по каналам в блоке цилиндров масло поступает ко всем коренным подшипникам коленчатого и шейкам распределительного валов. От коренных подшипников по каналам в коленчатом вале оно идет ко всем шатунным подшипникам. От первого коренного подшипника масло по специальным каналам поступает к втулке промежуточной шестерни и топливному насосу.

1.2.2.7.6 Детали клапанного механизма смазываются маслом, поступающим от заднего подшипника распределительного вала по каналам в блоке, головке цилиндров, сверлению в IV стойке коромысел во внутреннюю полость оси коромысел и через отверстие к втулке коромысла, от которой по каналу идет на регулировочный винт и штангу.

1.2.2.7.7 К пневмокомпрессору масло поступает из главной магистрали по сверлениям в блоке цилиндров и специальному маслопроводу. Из компрессора масло сливается в картер дизеля.

1.2.2.7.8 Вместо масляного фильтра со сменным фильтрующим элементом по заказу потребителя возможна установка центробежного масляного фильтра.

В корпусе центробежного масляного фильтра имеются редукционный, сливной, предохранительный клапаны.

При пуске дизеля непрогретое масло вследствие большого сопротивления радиатора через редукционный (радиаторный) клапан поступает непосредственно в магистраль дизеля, минуя радиатор.

Предохранительный клапан (клапан центробежного фильтра) служит для поддержания давления масла перед ротором фильтра 0,7 МПа. При повышении давления выше указанного часть неочищенного масла сливается через клапан в картер дизеля.

Редукционный и предохранительный клапаны не регулируемые.

Сливной клапан отрегулирован на давление от 0,25 до 0,35 МПа и служит для поддержания необходимого давления масла в главной магистрали дизеля. Избыточное масло сливается через клапан в картер дизеля.
