Устройство буровой установки «родник»

1-бур. 2-Вход воды из водяной жилы. 3-Запорный манжет от грунтовых вод. 4-Стальные трубы 3/4 дюйма 5-Соединительные муфты. 6-Выход воды на поверхность

Изготовление буровой установки «родник»

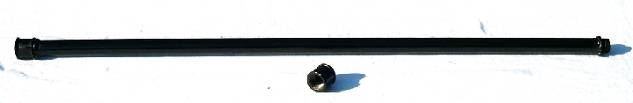

Водопроводные стальные трубы диаметром 20 мм (3/4 дюйма).

Длина труб 1 метр.

Количество 12 штук.

С обеих концов труб нарезать резьбу на половину муфты (примерно 1,3 см): резьба отечественная - прямая, а не польская – конусная.

Сразу за резьбой установить стопорное кольцо (это предохраняет от врезания и сплющивания труб одну в другую при вкручивании во время бурения)

- стальная проволока диаметром 3-5 мм наматывается и приваривается на каждую трубу с обеих концов.

!!! Когда приваривают кольца, обязательно это надо делать в ПЛОТНОЙ сборке двух труб, чтобы трубы шли ровно и кольцо варить ровно.... иначе, если варить по отдельности к каждой трубе, то можно скосить кольцо и при сборке труба упрётся в кривоприваренное кольцо и пойдёт в бок......

скрутить 2 трубы, приварить кольцо, раскрутить и т.д......

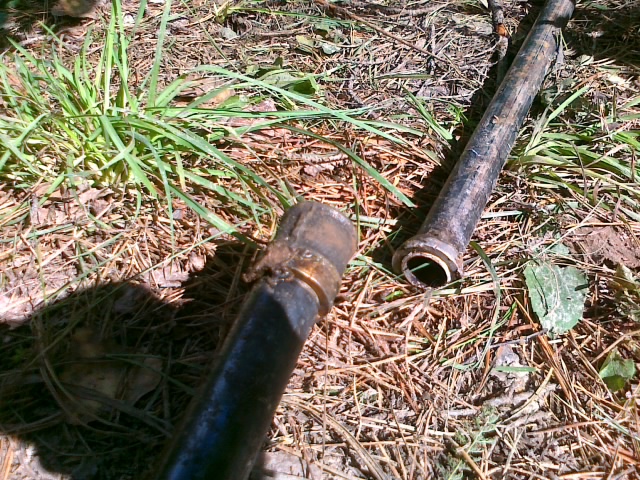

НЕПРАВИЛЬНО ПРИВАРЕННЫЕ КОЛЬЦА.

ПРАВИЛЬНО ПРИВАРЕННОЕ КОЛЬЦО

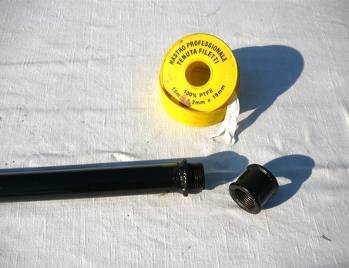

Муфты отечественные, чугунные с толстыми стенками 20мм (3/4 дюйма), верхние края должны быть обточенными, гладкими.

Фум лента для водопроводных труб - белая, тонкая (ни в коем случае не лён , т.к. органика в голубой глине гниёт) достаточно по 1,5 оборота на каждую резьбу

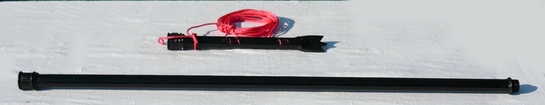

Моток капроновой верёвки 4,5 метра.

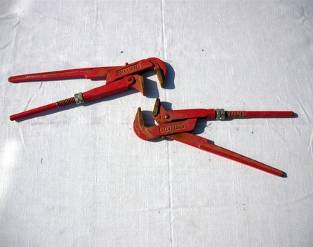

2 газовых ключа № 2 или 3

Немного проволоки для крепления трубы-рычага к ключам или набор пластиковых крепежей для проводов

Шланг диаметром не более 12 мм (для насоса «Малыш» оптимальный диаметр 12 мм, для краскопульта – 8 мм)

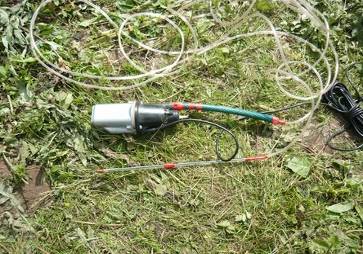

Насос «Малыш» или краскопульт

Изготовление бура.

- стальная труба длиной 30 см (не больше!) диаметр такой же как и у труб стержня (3/4 дюйма). На один край нарезаем резьбу и привариваем стопорное кольцо.

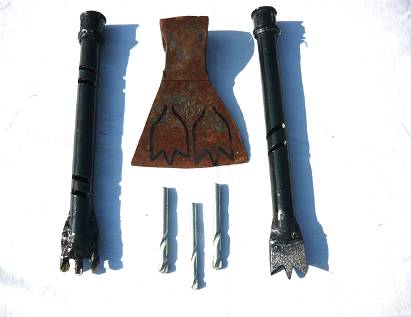

- наконечник делается из металла топорища (края зубцов затачивают под углом), из рессорной стали или, что более предпочтительно, из 3-х победитовых свёрл, приваренных к концу трубы: в центре 8мм, по краям 10мм. Ширина бура не более 45мм. (на 5мм. больше ширины муфты)

Со свёрлами делают так: на трубе с краю болгаркой делают небольшую насечку-направляющую и вставляют в неё сверло остриём за пределы трубы, приваривают, излишек сверла у трубы срезают под углом к трубе, чтобы скольжение в земле было гладким. Поворачивают трубу на другой бок и

делают то же самое с другим сверлом, получится такая "вилка" с двумя остриями.

Потом по центру между двумя свёрлами делают 2 надреза, получится узкая полоска, поворачивают на противоположный бок и снова между двумя свёрлами делают 2 надреза. Получившиеся полоски подгибают друг к другу, между ними вставляют третье сверло (8 мм) и приваривают, получится такая "вилка" с тремя остриями.

- от стыка наконечника бура и самой трубы бура отступают 5см и делают прорези. Рисунок прорезей - спираль, накрученная на трубу (можно нарисовать спираль вокруг трубы и отметить по ней насечки: пара насечек у наконечника, пара чуть выше середины трубы, отсчитывая от наконечника, и пара с другого бока между предыдущими двумя парами). Прорези толщиной 8мм
