Вертикальне планування місцевості.

Вертикальна планування місцевості є перетворення існуючого рельєфу місцевості. Вона розв'язує такі інженерні завдання:

1. Створення рельєфу забезпечуєбесприпятсвенний відвід поверхневих вод.

2. Безпечне рух транспорту.

3. Сприятливе умова прокладання інженерних мереж.

4. Сприятливе розміщення будинків та споруд.

5. Благоустрій і розподіл території.

Аби вирішити з завдань виконуються роботи з виїмки,подсипки і переміщення грунтових мас, у результаті створюється поверхню, відповідальна вимогам наступний експлуатації території.

Оскільки земляних робіт комплексно будівництва об'єкта займають важливе місце як у обсягу таки за вартістю, то, при вертикальної планування необхідно прагнути отримати мінімальний обсяг земляних робіт.

Це досягається більш раціональним використанням існуючого рельєфу місцевості і рішення завдань з умови баланс, тобто. обсяги грунту зі виїмки повністю укладаються у земляну насип.

СРС

Основні перевірки кіпрегеля ка-2

Перша перевірка. Вісь циліндричного рівня на широкій лінійці має бути паралельною нижній площині лінійки.

Виконання. Кіпрегель встановлюють на середину мензули і за напрямком двох піднімальних гвинтів підставки. Одночасно повертають їх в різні сторони і приводять бульбашку рівня на середину та за скошеним ребром лінійки накреслюють лінію. Повертають кіпрегель на 180° і прикладають скошений край лінійки до викресленої лінії. Якщо бульбашка рівня відхилилась не більше одного ділення, то умова виконана. В інших випадках виконують виправлення.

Виправлення. На половину дуги відхилення повертають бульбашку рівня до середини при допомозі виправних гвинтів рівня.

Перевірку повторюють знову

Друга перевірка. Місце нуля (MO) вертикального круга KA- 2 має дорівнювати 90°.

Виконання. На місцевості вибирають чітко видиму точку (хрест церкви, громовідвід заводської труби, антену т. ін.) і наводять на вибрану точку так, щоб продовження основної кривої H було дотичною до верха громовідводу заводської труби, на рисунку продовження показано пунктирною лінією (рис.98).

3а допомогою навідного гвинта вертикального круга приводять бульбашку рівня вертикального круга на середину і беруть відлік при КП з лімба вертикального круга. Переводять трубу кіпрегеля через зеніт і знову наводять її на ту ж саму точку і беруть відлік при КЛ. Місце нуля кіпрегеля обчислюють за формулою

МО={КЛ+(КП-180°)}/2         (144)

Якщо місце нуля має відхилення від 90° не більше 1' в ту чи іншу сторону, то умова виконана. Коли це відхилення більше 1', то приводять MO до 90°.

Для того, щоб визначити MO кіпрегеля КА-2 необхідно навчитися знімати відліки з вертикального круга. Вибирають віддалену точку, наприклад громовідвід заводської труби. Зорову трубу кіпрегеля наводять так, щоб громовідвід був справа посрібленої пластинки, а продовження основної кривої було дотичною до верха громовідводу (рис. 98). Приводять бульбашку циліндричного рівня 9 на трубі за допомогою мікрометерного гвинта 7. На рис. 98 відлік з вертикального круга буде 89°34'. Як бачимо, на вертикальному крузі градуси підписані, а мінути беруть на око тому, що одне мале ділення відповідає 10'.

Приведення MO до 90°. Спочатку обчислюють вірний відлік за будь-якою формулою

КЛо = КЛ - (MO - 90о),         (145)

або

КПо = КП - (MO - 90о).        (146)

Встановлюють правильний відлік на вертикальному крузі за допомогою навідного гвинта рівня вертикального круга. В цьому випадку бульбашка рівня зійде з середини. Повертають бульбашку на середину за допомогою виправних гвинтів циліндричного рівня вертикального круга.

Визначають MO заново. Коли заново визначене MO за своїм відхиленням перевищує 1' , то приведення його до 90 ° слід зробити заново.

СРС

Обладнання для цифрової фотограмметрії і картографії

Сучасне науково-технічне досягнення фотограмметрії і картографії досягло свого розвитку за рахунок освоєння космічного простору. Завдяки цьому розроблена серія унікального обладнання для обробки будь-яких стереопар предметів. В цьому питанні Україна займає передові засади і випускає обладнання та програмне забезпечення для цифрової фотограмметрії і картографії.

В м. Вінниця виготовляють наступне обладнання: 1. Кольоровий фотограмметричний сканер "Дельта" призначений для знімків розміром до 470 х 320 мм і рулонних фільмів шириною до 320 мм(рис. 111).

Рис. 111. Кольоровий фотограмметричний сканер "Дельта"

Сканер має високу роздільну здатність, яка складає 8 j m (3175 dpi).

Середня квадратична похибка не перевищує ±3 j m. Похибка визначається за допомогою сканування і подальшого вимірювання контрольної сітки. Сканер обладнаний пристроєм для сканування рулонних фільмів.

2. Кольорова фотограмметрична станція "Дельта" базується на стандартному Intel-сумісному комп'ютері з системою Windows 98/ ME/2000/XP. Використовуються режими від 1024 х 768 х HiColor до 1600 х 1200 х TrueColor і вище. При роботі стереоскоп забезпечує нерухому марку при рухомих знімках, не потрібно для цього спеціальної апаратури (рис. 112).

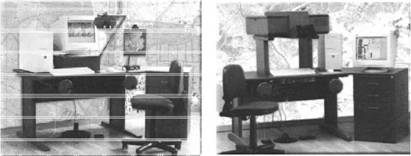

Рис.112.Цифрова   Рис. 113. Аналітична

фотограмметрична            фотограмметрична

станція ' 'Дельта''    "Стереоанаграф"

Рух за знімком виконується за допомогою класичної комбінації ручних штурвалів і ножного диску або мишкою. Для стереоспостереження використовується OpenGL, сумісні закриваючі окуляри або стереоскоп.

Аналітична фотограмметрична станція "Сгереоанаграф" забезпечує

обробку аерокосмічних знімків розміром до 300*300 мм (рис.113).

Середня квадратична похибка вимірювання координат не перевищує 3 мікрометра. Стереокомпаратор забезпечує плавну зміну збільшення і діаметра мірної марки. Станція базується на стандартному Intel-сумісному комп'ютері з операційною системою Windows.

Проекційний картографічний сканер "ProScan". Сканер має оптичну роздільну здатність 400 dpi (піксел розміром 60 ц m).

Середня квадратична похибка сканування не перевищує ±100 ц m. Похибка визначається за допомогою сканування і подальшого вимірювання контрольної сітки (рис.114).

Планшетний картографічний сканер "PlanScan" має високу роздільну здатність, яка складає 600 dpi (розмір піксела 40ц m) (рис. 115).

Середня квадратична похибка сканування не перевищує ±100ц m Похибка визначається за допомогою сканування і подальшого вимірювання контрольної сітки.

Рис.114. Проекційний        Рис.115. Планшетний

картографічний сканер     картографічний сканер

"ProScаn"      "PlanScan"
