28. Прохождение синусоидального тока через резистор.
И
деальный
резистивный элемент не обладает ни
индуктивностью, ни емкостью.
Если
к нему приложить синусоидальное
напряжение
(см. рис. 11), то ток i
через него
будет равен
(1)
Полученное
соотношение показывает, что ток имеет
ту же начальную фазу, что и напряжение
.
Таким образом, если на входе двухлучевого осциллографа подать сигналы u и i, то соответствующие им синусоиды на его экране будут проходить (см. рис. 12 a) через нуль одновременно, т.е. на резисторе напряжение и ток совпадают по фазе.
Из (1) вытекает закон Ома для амплитудных и действующих значений напряжения и тока:
;
.
Переходя от синусоидальных функций напряжения и тока к соответствующим им комплексам:
;
,
разделим первый из них на второй:
или
Полученный результат (закон Ома в комплексной форме) показывает, что отношение двух комплексов есть вещественная константа. Следовательно, соответствующие им векторы напряжения и тока (см. рис. 12 б) совпадают по направлению.

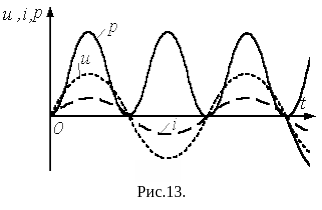

Здесь напряжение и ток (см. рис. 12 а) совпадают по фазе (=0), поэтому мгновенная мощность p=ui всегда положительна,
;
.
Резистор
потребляет активную мощность:
(учли,
что
)
29. Прохождение синусоидального тока через катушку индуктивности.
И
деальный
индуктивный элемент не обладает ни
активным сопротивлением, ни емкостью.
Пусть протекающий через него ток (см. рис.14) определяется выражением . Тогда для напряжения на зажимах катушки индуктивности можно записать
Полученный
результат показывает, что напряжение
на катушке индуктивности опережает по
фазе ток на
:
или
Таким образом, если на входы двухлучевого осциллографа подать сигналы u и i, то на его экране (идеальный индуктивный элемент) будет иметь место картинка, соответствующая рис. 15.
Из полученной формулы вытекает закон Ома для амплитудных и действующих значений напряжения и тока:
,
Введенный
параметр
называют
реактивным
индуктивным сопротивлением катушки;
его размерность
– Ом. Этот параметр является функцией
частоты. Однако в данном случае эта
зависимость имеет линейный характер,
что иллюстрирует рис. 16. Видно, при f=0
катушка
индуктивности не оказывает сопротивления
протекающему через него току (XL=0),
и при f
ее сопротивление также бесконечно
велико ( XL).
Переходя от синусоидальных функций напряжения и тока к соответствующим комплексам:
разделим первый из них на второй:
или (закон Ома в комплексном виде)
.
В
полученном соотношении
–
комплексное сопротивление катушки
индуктивности. Умножение на
соответствует
повороту вектора на угол /2 против
часовой стрелки. Следовательно,
полученному уравнению соответствует
векторная диаграмма, представленная
на рис. 17.
Итак,
при идеальной индуктивности ток отстает
от напряжения по фазе на /2:
.
Поэтому для мгновенного значения
мощности можно записать
Участок
1-2: энергия
,
запасаемая в магнитном поле катушки,
нарастает. Участок 2-3: энергия магнитного
поля убывает, возвращаясь в источник.
