Вар 28 Радиопередатчик с чм в укв диапазоне частот 61-73 мГц
Радиопередатчик представляет собой однокаскадный УКВ ЧМ передатчик, работающий в вещательном диапазоне 61-73 МГц. Выходная мощность передатчика при использовании источника питания с напряжением 9-12 В - примерно 20 мВт. Он обеспечивает дальность передачи информации около 150 м при использовании приемника с чувствительностью 10 мкВ. Режимы транзисторов УЗЧ (VT1) и генератора ВЧ (VT2) по постоянному току задаются резисторами R3 и R4 соответственно. Напряжение 1,2 В на них и на питание микрофона M1 подается с параметрического стабилизатора на R1, C1, VD1. Поэтому устройство сохраняет свою работоспособность при снижении напряжения питания до 4-5 В. При этом наблюдается уменьшение выходной мощности устройства, а несущая частота изменяется незначительно.

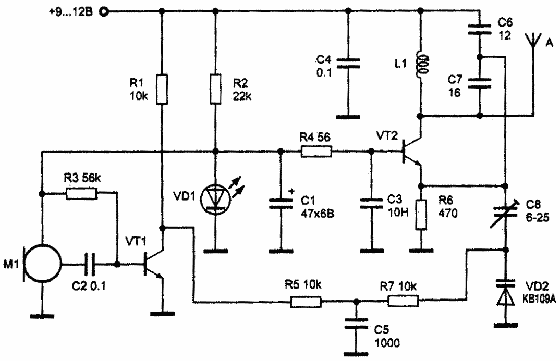

Рис. 1 Радиопередатчик УКВ диапазона
Модулирующий усилитель выполнен на транзисторе VT1 типа КТ315. Напряжение звуковой частоты на его вход поступает с электретного микрофона с усилителем M1 типа МКЭ-3 и ему подобным. Усиленное напряжение звуковой частоты с коллектора транзистора VT1 поступает на варикап VD2 типа КВ109А через фильтр нижних частот на резистор R5 и конденсатор С5, и резистор R7. Варикап VD1 включен последовательно с подстроечным конденсатором С8 в эмиттерную цепь транзистора VT2. Частота колебаний задающего генератора, выполненного на транзисторе VT2 типа КТ315 (КТ3102, КТ368), определяется элементами контура L1, С6, С7 и емкостью С8 и VD1. Вместо светодиода VD1 типа АЛ307 можно использовать любой другой светодиод или три последовательно включенных в прямом направлении диода типа КД522 и им подобных. Катушка L1 бескаркасная, диаметром 8 мм, имеет 6 витков провода ПЭВ 0,8. При налаживании передатчик настраивают на свободный участок УКВ ЧМ диапазона сжатием или растяжением витков катушки L1 или подстройкой конденсатора С8. Девиация частоты устанавливается конденсатором С8 по наиболее качественному приему на контрольный приемник. Передатчик можно настроить и на вещательный диапазон УКВ ЧМ (88-108 МГц), для этого необходимо уменьшить число витков L1 до 5 и емкость конденсаторов С6 и С7 до 10 пф. В качестве антенны используется отрезок провода длинной 60 см. Для уменьшения влияния дестабилизирующих факторов антенну можно подключить через конденсатор емкостью 1-2 пФ.
Вар 29 Радиопередатчик с широкополосной чм в диапазоне частот 65-108 мГц
Радиомикрофон работает в диапазоне частот 65-108 МГц с широкополосной частотной модуляцией. Это позволяет принимать сигнал с радиомикрофона на обычный ЧМ приемник этого диапазона. Дальность действия достигает 150-200 м. Продолжительность работы с батареей типа "КРОНА" - около 10 ч.

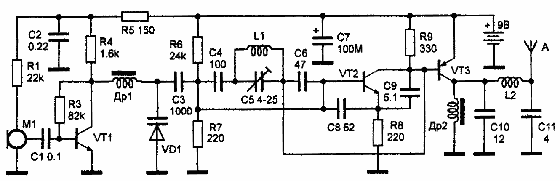

Рис. 1 Радиопередатчик с широкополосной частотной модуляцией
скачать TIFF 1024 x 331, 300 dpi (73k zip) >>
Низкочастотные колебания с выхода микрофона M1 (типа МКЭ-3, М1-Б2 "Сосна" и им подобных) через конденсатор С1 поступают на усилитель звуковой частоты, выполненный на транзисторе VT1 типа КТ315. Усиленный сигнал звуковой частоты, снимаемый с коллектора транзистора VT1, через дроссель Др1 воздействует на варикап VD1 (типа КВ109А), который осуществляет частотную модуляцию радиосигнала, сформированного высокочастотным генератором. Генератор ВЧ собран на транзисторе VT2 типа КТ315. Частота этого генератора зависит от параметров контура L1, С3, С4, С5, С6,VD1. Сигнал ВЧ, снимаемый с коллектора транзистора VT2, усиливается усилителем мощности на транзисторе VT3 типа КТ361. Усилитель мощности имеет гальваническую связь с задающим генератором. Усиленное высокочастотное напряжение выделяется на дросселе Др2 и поступает на П-образный контур, выполненный на элементах С11 L2, С10. Последний настроен на пропускание основного сигнала и подавление множества гармоник, возникающих на коллекторе транзистора VT3. Радиомикрофон собран на плате размером 30х70 мм. В качестве антенны используется отрезок монтажного провода длиной 25 см. Все детали малогабаритные. Резисторы - типа МЛТ-0,125, конденсаторы - К50-35, КМ, КД. Вместо варикапа VD1 типа КВ109А можно использовать варикапы с другим буквенным индексом или варикап типа KB102. Транзисторы могут иметь любой буквенный индекс. Транзисторы VT1 и VT2 можно заменить на КТ3102, КТ368, а транзистор VT3 - на КТ326, КТ3107, КТ363. Дроссели Др1 и Др2 намотаны на резисторах МЛТ 0,25 сопротивлением более 100 кОм проводом ПЭВ 0,1 по 60 витков каждый. Катушки L1 и L2 бескаркасные, диаметром 5 мм. Катушка L1 - 3 витка, катушка L2 - 13 витков провода ПЭВ 0,3. Настройка сводится к установке частоты задающего генератора, соответствующей свободному участку УКВ ЧМ диапазона, изменением емкости подстроечного конденсатора. Растяжением или сжатием витков катушки L2 настраивается передатчик на максимальную мощность ВЧ сигнала.
