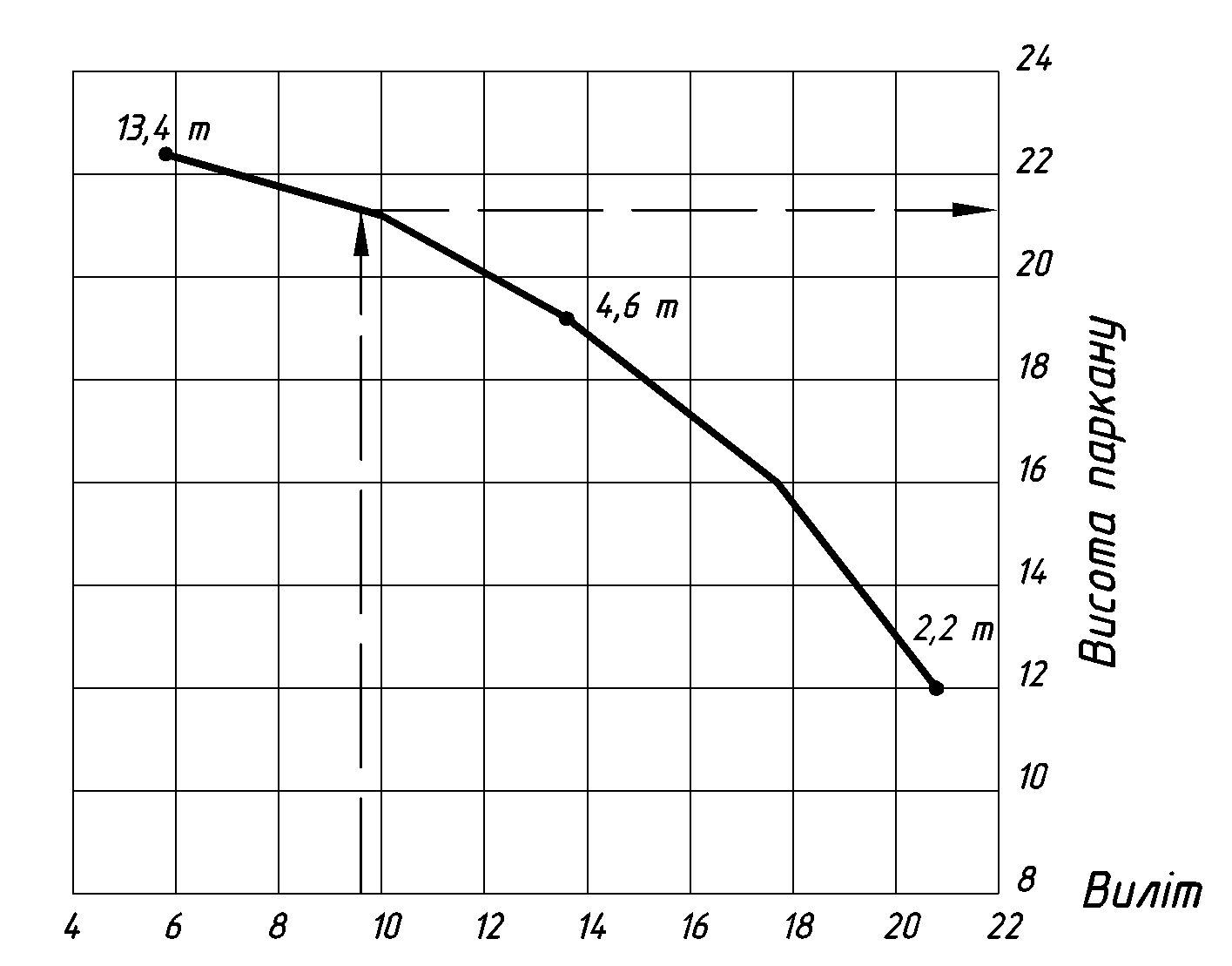

Діаграма крана дек-321

для стріли 22,75 м (перевірка плити)

1м = 1,1 т

4,6+4•1,1 =9,0 т

Таблиця 2 Визначення марки крану та технічних параметрів

Монтажні характеристики	Колона	Підкранова балка	Крокв’яна конструкція	Плита покриття
монтажні характеристики
Рм, т	9,1	12,2	9,88	7,47
Нм, м	13,8	12,8	17,44	15,74
lmin / lmax , м	6,0/8,5	6,0	6,0	10,0
технічні параметри крану
lстр ,м	кран ДЕК-321, стріла22,75 м безгуська
Q, т	10,1	13,4		9,0
HКРЮКА , м	21,5	22,5		21,0
l, м	9,0	6,0		10,0
Rп бази	Rп = 3,8м (радіус поворота бази крана)

Примітка:

Довжину стріли l_стр приймають відповідно H_СТР=_MAXH_М+1,5м (min) та схеми монтажу. Перевіряють можливість їх застосування на встановленні плити покриття. Визначену графічно довжину стріли узгоджують з паспортною, відповідно марки крану, та схеми монтажу.

Висновок: для зведення каркасу будівлі приймаємо гусеничний кран ДЕК-321 з стрілою 22,75 м без гуська.

4. Визначення тривалості робіт по монтажу елементів каркасу (колон)

Таблиця 3 Калькуляція трудових витрат

Параграф за ЕНиР	Найменування виду робіт	Одиниця вимірвання	Обсяг робіт	Норма часу		Трудомісткість		Склад ланки	Розцінка	Зарплата
				людгод	машгод	Лдн	мзм
Е4-1-4 т1, т2, № 6 в, г	встановлення колон у стакани фундаментів без кондукторів масою 8,0 т	1 колона	12	6,0	1,2	12х6 8 =9,0	12х1,2 8 =1,8	монтаж 5р – 1 4р – 1 3р – 2 2р - 1	4-49	124,49= =53-88
Е4-1-25 т1, № 1	Бетонування стику колон з фунда-ментами до 0,1 м3	1 стик	12	0,81	-	1,22	-	монтаж4р – 1 3р – 1	0-60,3	120,603=7-24
Е1-5 т1, т2. №10а, б	Розвантаження колон до 8 т 128=96 т	100 т	96,0 100	3,4	1,7	0,41	0,20	Такелажники 2р - 2	2-18	0,962,18=2-09
	Всього					10,63	2,0			63,21
х 6=379,26

Перевірка = 63,21 /10,63 = 5,95 х 6 = 35-68 грн

Таблиця 4 Графік виконання робіт

Найменування робіт	Од. вим.	Обсяг робіт	Трудомісткість лзм / мзм		Склад бригади		Кільк змін на добу	Трива-лість робіт, дні	Робочі дні
			норм.	прийн.	Слад ланки	Кіл.			1	2
1. Розванта-ження колон	т	96		=	Монтажники 5р – 1 4р – 1 3р – 2 2р - 1	1	1	10,63 5х1х =2	5
2. Встанов-лення колон	1 кол.	12
3. Бетонування стика	1 стик	12
Всього Графік руху робітників									5

Продуктивність: П%=(10,63 / 10) 100=106% (У межах 105...125%)

Висновок: колони у промбудівлі встановлюються два дні ланкою монтажників 5 чол. за допомогою гусеничного крану ДЕК-321.

5. Технологія та організація монтажу елементів каркасу – СРС

План:

1. Готовність попередніх робіт

2. Підготовчі роботи

3. Строповка

4. Встановлення

5. Тимчасове закріплення та вивірка

6. Постійне закріплення

Контрольні запитання:

1. Як визначається висота опори встановлюємого елементу (h₀) ?

2. Що означає виліт стріли крану ? Який він буває ?

3. Що впливає на вибір довжини стріли крану ?

4. Які існують методи монтажу залежно від послідовності встановлення конструкцій ?
