Довжина секції – 60м
Кількість прольотів – 2
Розмір прольоту – 18м
Крок колон: “а“ – 6,0м , “б“ – 12,0м
Б(К) – наявність крану
60 – висота до низу несучих конструкцій, дм
Додаток №2 Характеристика монолітних залізобетонних фундаментів
Схема фундаменту |
Марка |
Витрати бетону, м3 |
Розміри, м |
Армовироби |
||||||
НФ |
а |
а1 |
в |
в1 |
сітки |
Карк |
||||
Кіл |
Маса один, кг |
Маса кг |
||||||||
1,2×1,2 для ФБ-18, 24 1,5×1,2 для ФВ-8
Об’єм стакану - V, м3 ФА-19…..0,22 м3 ФБ-18, 24…..0,34 м3 ФВ-8…..0,44 м3 |
ФА-19 |
3,1 |
2,4 |
2,4 |
1,8 |
1,5 |
1,5 |
2 |
33 |
39 |
ФБ-18 |
5,6 |
2,4 |
3,0 |
2,4 |
2,1 |
2,1 |
4 |
40 |
70 |
|
ФБ-24 |
6,9 |
2,4 |
3,6 |
2,7 |
2,7 |
2,1 |
4 |
46 |
66 |
|
ФВ-8 |
6,2 |
2,4 |
3,0 |
3,0 |
2,4 |
1,8 |
4 |
48 |
80 |
Додаток №3 Основні показники ґрунтів
Вид ґрунтів |
Група ґрунту для екскаватора |
Об’ємна маса ґрунту т/м3 |
Коефіцієнт первинного розпушування КР |
Коефіцієнт залишкового розпушування КЗР |
Піщані Супісок Суглинок Глина Льос |
І І І ІІ І |
1,8….2,0 1,5….1,7 1,7….2,0 1,7….1,9 1,5….1,8 |
1,1….1,15 1,12….1,17 1,24….1,17 1,24….1,3 1,18….1,24 |
1,02….1,04 1,03….1,05 1,04….1,08 1,04….1,07 1,03….1,06 |
Додаток №4 Коефіцієнти відкосів ґрунтів у тимчасових виїмках
Вид ґрунтів |
1:т залежно від глибини виїмки, м до |
||
1,5 м |
3 м |
5 м |
|
Піщані Супісок Суглинок Глина Льос |
1:0,5 1:0,25 1:0 1:0 1:0 |
1:1 1:0,67 1:0,5 1:0,25 1:0 |
1:0,5 1:0,85 1:0,75 1:0,5 1:0,5 |
Додаток №5 Орієнтована місткість ковша залежно від обсягу розробляємого ґрунту
Обсяг робіт, м3 |
До 500 |
500-1500 |
1500-5000 |
5000-11000 |
11000-15000 |
Більше 15000 |
Рекомендуємо місткість ковша, м3 |
0,25 |
0,25-0,4 |
0,5-0,65 |
0,8-1,0 |
0,8-1,0 |
1,0-1,5 |
Недобір, см |
10,0 |
15,0 |
20,0 |
Додаток №6 Технічна характеристика екскаваторів
обладнаних зворотною лопатою
Показник |
З механічним привоом |
З гідравлічним приводом |
|||||||
Е302Б Е3085С ЕО 3111А |
Е652Б Е6255С |
Е10011Д |
Е5015А |
ЕО 2621 |
ЕО 3322А |
ЕО 4321 |
ЕО 4121А |
ЕО 5122 |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
Загальні параметри |
|||||||||
Габаритні розміри довжина ширина Висота |
3,2 2,6 4,2 |
4,6 2,8 3,3 |
5,8 3,1 3,6 |
5,7 2,8 3,6 |
6,5 2,1 3,9 |
9,4 2,6 3,8 |
5,2 2,9 3,1 |
6,8 3,0 3,0 |
|
Тип ходового пристрою |
К |
Г |
Г |
Г |
К |
К |
К |
Г |
Г |
Довжина гусеничного ходу, м |
- |
3,4 |
3,9 |
2,8 |
- |
- |
- |
3,4 |
4,1 |
Ширина гусеничного ходу, м |
- |
2,8 |
3,0 |
3,7 |
- |
- |
- |
2,3 |
4,2 |
Ширина гусениць, м |
- |
0,6 |
0,6 |
0,6 |
- |
- |
- |
0,6 |
0,9 |
Робочі параметри |
|||||||||
Місткість ковша, м3 |
0,4 |
0,65 |
1,0 |
0,5 |
0,25 |
0,4 0,5 0,65 |
0,4 0,65 1,0 |
0,65 1,0 |
1,25 1,6 |
Максимальна глибина копання, м траншеї котловану |
4 2,6 |
5,8 4 |
6,9 6,1 |
4,5 4,5 |
3,0 3,0 |
4,2 4,3 |
5,5 4,0 |
5,8 5,8 |
6,0 6,0 |
Максимальний радіус копання, м |
7,8 |
9,2 |
9,0 |
7,3 |
5,0
|
8,2 7,6 7,6 |
10,2 9,0 6,9 |
9,0 9,0 |
9,4 9,4 |
Максимальний радіус вигоузки, м (при висоті 3 м.) |
4,2 |
5,0 |
7,8 |
6,7 |
2,7 |
6,0 6,0 6,0 |
7,8 7,2 5,8 |
7,2 7,2
|
7,2 7,2 |
Тривалість потоку, с |
15 |
21 |
23 |
15 |
20 |
16 |
16 |
20 |
24 |
Додаток №7 Орієнтована кількість автосамоскидів
Відстань перевезення, км |
Місткість ковша екскаватора, мм |
|||||||||||
0,5….0,65 |
0,65….0,8 |
0,8….1,5 |
||||||||||
Кількість автосамоскидів марок |
||||||||||||
ЗИЛ-ММЗ-555 |
МАЗ-503А |
IFA-V-50L |
КамАЗ-5511 |
ЗИЛ-ММЗ |
МАЗ-503А |
IFA-V-50L |
КамАЗ-5511 |
КрАЗ-256Б |
МАЗ-503А |
КамАЗ-5511 |
КрАЗ-256Б |
|
Вантажність, т |
4,5 |
7 |
5 |
10 |
4,5 |
7 |
5 |
10 |
12 |
7 |
10 |
12 |
0,5 1 2 3 4 5 6 7 8 9 10 |
4 5 7 9 11 13 15 16 18 20 22 |
3 4 6 7 9 11 12 14 16 17 19 |
4 5 6 7 8 10 12 13 16 18 20 |
3 4 6 8 10 12 14 16 18 20 22 |
5 7 9 11 14 16 17 19 21 23 25 |
4 5 7 9 11 13 16 18 20 22 24 |
5 6 7 8 10 12 15 16 18 20 23 |
4 5 7 9 11 13 15 17 19 21 22 |
3 4 5 6 7 8 9 10 11 12 13 |
5 7 9 11 13 15 17 20 23 26 29 |
5 6 8 10 12 14 16 18 20 22 23 |
3 4 5 7 9 10 12 13 15 17 18 |
Додаток №8 Технічна характеристика екскаваторів-планувальників
з телескопічним обладнанням
Показники |
Один вимір. |
Е-4010 |
ЕЗ-2131А |
Базова машина |
- |
КрАЗ-258 |
На гусеничному ходу |
Місткість ковша |
м3 |
0,4 |
0,4 |
Радіус копання |
м |
7,4 (11) |
7,1 (8,8) |
Радіус вигризки |
м |
7,2 |
7,2 |
Радіус повороту ходової частини |
м |
2,74 |
2,4 |
Габаритні розміри в транспортному положенні довжина ширина висота |
м |
8,45 2,63 3,65 |
6,48 2,64 2,68 |
Додаток №9 Технічна характеристика бульдозерів
Показник |
Марка бульдозера |
|||
ДЗ-4 Д-444 |
ДЗ-29 Д-535 |
ДЗ-17 Д-493 |
ДЗ-53 Д-494 |
|
Базова машина |
Гусеничні трактори |
|||
Модель |
ДТ-54А класу 3т |
Т-74-С2 |
Т-100 МЗ класу 10т |
|
Потужність двигуна, кВт |
40 |
55 |
79 |
79 |
Розмір відвалу, м довжина ширина |
2,28 0,79 |
2,56 0,8 |
3,94 1,1 |
3,2 1,2 |
Заглиблення відвалу у грунт, м |
0,15 |
0,3 |
1,0 |
1,0 |
Габаритні розміри, м довжина ширина висота |
4,34 2,28 2,3 |
4,51 2,56 2,3 |
5,5 3,94 3,04 |
5,3 3,2 3,04 |
Додаток №10 раціональні види автотранспортних засобів
для перевезення бетонної суміші
Вид дорожнього покриття |
Швидкість транспор тування км/год |
Рухомість бетонної суміші, см |
Відстань транспортування, км |
|||
Автобетонозмішувач у режимі |
Авто бетоновоз |
Автосамо скид |
||||
а |
в |
|||||
Жорстке (асфальт) |
30 |
1….3 |
Не рекоменду- ється |
До 100 |
До 45 |
До 30 |
4….6 |
До 80 |
30 |
20 |
|||
7….9 |
До 60 |
20 |
15 |
|||
10….16 |
До 45 |
15 |
10 |
|||
М’яке (ґрунтове) |
15 |
1….3 |
Застосовувати не рекомендується |
До 12 |
До 8 |
|
4….6 |
8 |
5 |
||||
7….9 |
6 |
4 |
||||
10….16 |
4 |
3 |
||||
Об’єм перевезеної суміші |
|
|
2,7 |
1,6 |
1,5 |
|
4,0 |
3,2 |
2,0 |
||||
8,0 |
4,0 |
3,2 |
Додаток №11 Характеристика засобів транспортування
та подавання бетонної суміші
Рухомість бетонної суміші |
Варіант подавання |
Варіант доставки |
Характеристика засобів подавання |
1 |
2 |
3 |
4 |
1-16 см. |
«кран – баддя» |
Автосамоскид або автобетоновіз з порційним розвантаженням у поворотні бадді (0,8; 1; 1,2; 1,6 м3) |
Кран подає бадді з бетонною сумішшю до опалубки фундаменту з послідуючим розвантаженням |
1-6 см. (крупність заповнювача 70-80 мм.) |
Бетоноукладчик самохідний |
Автосамоскид або автобетоновіз з порційним розвантаженням у приймальний бункер (1,4-2,4 м3) |
З приймального бункера бетонні суміш рухається до стрічкового конвеєра, а потім в опалубку Бетоноукладач одночасно бетонує декілька фундаментів у радіусі дії. Кут одночасного охвату 100-360° залежно від марки. Кут подачі вниз - 10° |
1-10 см. |
Рухомий стрічковий конвеєр, віброживільник та автокран для їх переміщення КС-4361 |
Автосамоскид або автобетоновіз з порційним розвантаженням до віброживільника (1,4-2,4 м3) |
З віброживільника бетонна суміш поступає до стрічкового конвеєра, а потім в опалубку. Кут подачі вниз 8-12° |
1-10 см (раціональна 3 см.) |
Віброжолоб, віброживільник та автокран для їх переміщення КС-4361 |
Автосамоскид або автобетоновіз з порційним розвантаженням до віброживільника (1,4-2,4 м3) |
З віброживільника бетонна суміш поступає до віброжолоба, а потім в опалубку на відстані до 15 м. кут подачі вниз 5-20° (для б.с. 1-3 см – кут 5-10° Для б.с. 3-10 см – кут 10-20° |
6-14 см (крупність заповнювача з щебеню -40 мм, з гравію-70 мм.) |
Бетононасос |
Авто бетонозмішувач розвантажує бетонну суміш у приймальний бункер бетононасоса |
Бетонна суміш по трубопроводу поступає у конструкцію. Розподіляє її кінцевий рукав довжиною 6 м. або стрічковий конвеєр, або віброжлоб. Діаметр трубопроводу в три рази більший за розмір зерна заповнювача. |
Додаток №12 Варіанти індивідуальних завдань
для проведення ПЗ №3 - Кам’яні роботи
№ вар |

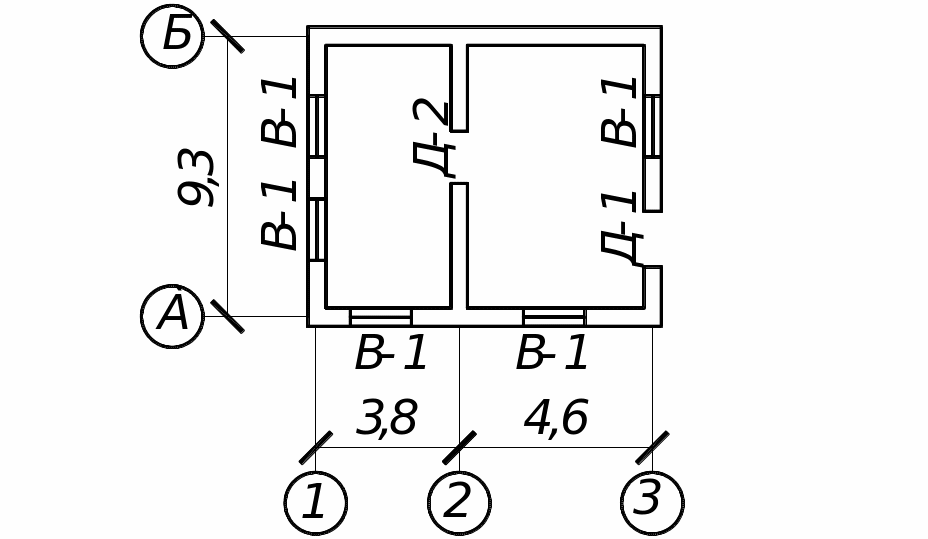

Схема плану будівлі |
Вис. стін, м |
Розміри прорізів |
Товщини стін, м |
Характер зовнішніх стін |
|||
В-1 |
Д-1 |
Д-2 |
зов |
вн |
||||
|
|
2,5 |
1,2×1,2 |
2,2×1,5 |
2,2×2,0 |
0,38 |
0,38 |
Звичайні у штукат |
2 |
2,7 |
1,5×1,5 |
2,1×0,8 |
0,51 |
0,25 |
Звичайні у розшив |
||
3 |
2,8 |
1,8×1,5 |
2,2×0,9 |
2,1×0,9 |
0,64 |
0,25 |
Полегшені у штукат |
|
4 |
3,0 |
1,2×1,5 |
2,1×1,2 |
0,64 |
0,38 |
Звичайні у штукат |
||
5 |
3,3 |
1,6×0,8 |
2,1×0,8 |
0,64 |
0,38 |
Звичайні у розшив |
||
|
|
2,5 |
1,2×1,2 |
2,1×1,2 |
2,2×2,0 |
0,38 |
0,38 |
Звичайні у штукат |
7 |
2,7 |
1,5×1,5 |
2,1×0,8 |
0,51 |
0,38 |
Звичайні у розшив |
||
8 |
2,8 |
1,8×1,5 |
2,1×0,9 |
2,1×0,9 |
0,51 |
0,25 |
Полегшені у розшив |
|
9 |
3,0 |
1,2×1,5 |
2,1×1,5 |
0,64 |
0,25 |
Звичайні у штукат |
||
10 |
3,3 |
1,6×0,8 |
2,1×1,2 |
0,64 |
0,38 |
Звичайні у розшив |
||
|
|
2,5 |
1,2×1,2 |
2,1×1,2 |
2,2×2,0 |
0,38 |
0,25 |
Полегшені у штукат |
12 |
2,7 |
1,5×1,5 |
2,1×0,8 |
0,51 |
0,25 |
Звичайні у штукат |
||
13 |
2,8 |
1,8×1,5 |
2,4×1,5 |
2,1×0,9 |
0,64 |
0,38 |
Звичайні у розшив |
|
14 |
3,0 |
1,2×1,5 |
2,1×1,5 |
0,64 |
0,38 |
Звич з де- кор. швами |
||
15 |
3,3 |
1,6×1,5 |
2,1×1,2 |
0,64 |
0,38 |
Звичайні у розшив |
||
|
|
2,5 |
1,2×1,2 |
2,2×1,5 |
2,2×2,0 |
0,51 |
0,25 |
Звич з де- кор. швами |
17 |
2,7 |
1,5×1,5 |
2,1×0,8 |
0,51 |
0,25 |
Звичайні у штукат |
||
18 |
2,8 |
1,8×1,5 |
2,4×1,2 |
2,1×0,9 |
0,64 |
0,38 |
Звичайні у розшив |
|
19 |
3,0 |
1,2×1,5 |
2,1×1,5 |
0,64 |
0,38 |
Полегшені у штукат |
||
20 |
3,3 |
1,6×1,5 |
2,1×1,2 |
0,38 |
0,38 |
Полегшені у розшив |
Додаток №13 Варіанти індивідуальних завдань
для проведення ПЗ №4 – Монтажні роботи
№ вар |
Конструктивні елементи відповідно шифру секції |
Для техн розр. |
|||
Колони – К (КК) |
Підкранові балки (ПБ) |
Кроквяні конструкції Б (Ф) |
Плити перекриття (П) |
||
1 |
К-(6,9×0,4×0,4) м 2,8 т |
- |
Б-(18×0,89:1,64) 10,4 т |
П-(1,5×6×0,3) м 1,5 т |
К |
2 |
К-(8,1×0,4×0,4) м 3,3 т |
- |
БПП-(18×1,2) м 6,5 т |
П-(3×6×0,3) м 2,65 т |
К |
3 |
К-(9,3×0,5×0,6) м 5,8 т |
- |
Ф-(18×3,0) м 6,5 т |
П-(3×6×0,3) м 2,65 т |
К |
4 |
К-(6,9×0,5×0,6) м 4,3 т |
- |
ФПП-(24×2,7) м 11,4 т |
П-(3×12×0,3) м 5,7 т |
Б |
5 |
К-(8,1×0,5×0,6) м 5,4 т |
- |
БПП-(24×1,3) м 9,3 т |
П-(1,5×12×0,3) м 5,1 |
П |
6 |
К-(9,3×0,5×0,6) м 5,8 т |
- |
Ф-(18×3,0) м 9,2 т |
П-(3×12×0,3) м 5,7 т |
Б |
7 |
К-(9,4×0,4×0,6) м 5,3 т |
ПБ (6,0×0,8×0,55) 2,93 т, Н0=5,2 м |
Б-(18×0,89:1,64) 12 т |
П-(1,5×6×0,3) м 1,5 т |
ПБ |
8 |
К-(10,6×0,4×0,8) м 7,1 т |
ПБ (6,0×1,0×0,6) 4,15 т, Н0=5,8 м |
Б-(18×0,89:1,64) 6,8 т |
П-(1,5×6×0,3) м 1,5 т |
ПВ |
9 |
К-(11,8×0,4×0,8) м 8,0 т |
ПБ (6,0×1,0×0,6) 4,15 т, Н0=7,0 м |
Ф-(18×3,0) м 6,9 т, і=3,3% |
П-(3×6×0,4) м 3,42 т |
К |
10 |
К-(10,6×0,5×0,8) м 10,4 т |
ПБ (12,0×1,4×0,65) 10,0 т, Н0=5,4 м |
Ф-(24×3,3) м 14,2 т |
П-(3×12×0,3) м 7,0 т |
Б |
11 |
К-(11,8×0,5×0,6) м 10,1 т |
ПБ (12,0×1,4×0,65) 10,0 т, Н0=6,6 м |
Ф-(24×3,3) м 9,8 т, і=5% |
П-(3×12×0,3) м 5,7 т |
Б |
12 |
К-(6,9×0,4×0,4) м 2,8 т |
- |
Ф-(24×3,3) м 9,2 т, сегментна |
П-(3×6×0,3) м 4,17 т |
К |
13 |
К-(8,1×0,4×0,4) м 4,1 т |
- |
ФПП-(24×2,7) м 12,0 т |
П-(3×6×0,3) м 2,65 т |
К |
14 |
К-(9,3×0,5×0,6) м 5,8 т |
ПБ (6,0×0,8×0,55) 2,93 т, Н0=5,2 м |
Ф-(18×2,45) м 6,0 т, сегментна |
П-(3×6×0,45) м 3,5 т |
ПБ |
15 |
К-(10,4×0,5×0,8) м 7,1 т |
ПБ (6,0×1,0×0,6) 4,15 т, Н0=5,8 м |
ФПП-(18×1,2) м 11,5 т |
П-(3×6×0,5) м 5,19 т |
ПБ |
16 |
К-(11,8×0,5×0,6) м 10,1 т |
ПБ (12,0×1,4×0,65) 10,0 т, Н0=6,6 м |
БПП-(18×1,2) м 5,4 т |
П-(1,5×12×0,3) м 4,5 т |
Б |
17 |
К-(6,9×0,4×0,4) м 2,8 т |
- |
Б-(12×0,89:1,39) 4,7 т |
П-(3×6×0,3) м 2,65 т |
Б |
18 |
К-(8,1×0,5×0,6) м 5,0 т |
- |
БПП-(12×0,89) м 4,5 т |
П-(1,5×12×0,3) м 5,1 т |
П |
19 |
К-(9,3×0,5×0,6) м 5,8 т |
- |
Б-(12×0,89:1,39) 5,4 т |
П-(1,5×12×0,3) м 4,5 т |
К |
20 |
К-(9,3×0,5×0,6) м 5,8 т |
ПБ (6,0×0,8×0,55) 2,93 т, Н0=5,2 м |
ФПП-(24×2,7) м 11,4 т |
П-(3×6×0,3) м 2,65 т |
ПБ |
Примітки:
1) шифр секції прийнятий по додатку №1 для ПЗ №1, №2
2) БПП (ФПП) – кроквяна конструкція конструкція з паралельними поясами, Б – балка покриття, Ф – ферма покриття, КК – колона двогілкова.
Додаток № 14. Схема монтажу
SHAPE
\* MERGEFORMAT
Крокв'яна конструкція |
