8.9. Совместная работа крс с внешней радиостанцией в телефонном режиме

Для управления внешней радиостанцией по кабельной линии ПТРК5Х2;

соедините разъемы ТФ линейного щита ЩЛ-2 и линейного щита внешней радиостанции кабелем ПТРК5Х2 и установите служебную связь с телефонного аппарата, установленного в переднем отсеке КРС;

установите переключатель ВНЕШНЯЯ РС на БТС в положение ТЛФ;

работайте внешней радиостанцией в режиме А или Б, как и радиостанцией Р-123МТ КРС.

ПРИМЕЧАНИЯ: 1. Радиостанцию Р-123МТ выключите или, если она необходима для работы, установите переключатель рода работ на радиостанции в положение СИМПЛЕКС и подключите нагрудный переключатель с гарнитурой. Работайте радиостанцией Р-123М.Т согласно инструкции по эксплуатации-на нее при работе со шлемофоном; 2. Коммутационная аппаратура КРС при работе внешней радиостанции обеспечивает самопрослушивание только в режиме Б.

Для ведения служебной связи и управления внешней радиостанцией по кабелю П-274М:

подключите телефонный аппарат к клеммам СЛУЖ. СВ. линейного щита ЩЛ-2 КРС и к соответствующим клеммам линейного щита внешней радиостанции и установите служебную связь с телефонного аппарата ТА-57, установленного в переднем отсеке КРС;

соедините клеммы ВТА линейного щита ЩЛ-1 КРС и линейного щита внешней радиостанции;

проверьте управление внешней радиостанцией с телефонного аппарата ТА-57, установленного в заднем отсеке КРС.

При совместной работе КРС с внешней радиостанцией необходимо учитывать влияние гармоник основного излучения передатчика внешней радиостанции на приемники радиостанций Р-130М (2—5 гармоники) и Р-111, Р-123МТ (2—4 гармоники). При появлении на рабочих частотах помех необходимо эти частоты изменить.

Схема соединений блоков КРС при ведении связи внешней радиостанцией в телефонном режиме через пульт радиста приведена на рис. 56.

8.10. Передача телеграмм датчиком дкм

При передаче телеграмм:

включите и настройте радиостанцию Р-130М в режиме АТУ;

включите и подготовьте к работе датчик ДКМ и аппаратуру М-125М согласно их инструкциям по эксплуатации;

подключите кабель с вилкой от аппаратуры М-125М в розетку 26 В на световом табло;

установите на БТС переключатели ВНЕШНЯЯ РС в положение ОТКЛ., а ВНУТРЕННИЕ РС — в положение ТЛГ КВ ДКМ;

включите на ЩР выключатель БП-75, на БТС тумблер ПЕРЕДАЧА—ПРИЕМ установите в положение ПЕРЕДАЧА и передайте радиограмму.

Аналогично передайте радиограмму радиостанциями Р-111 и Р-123МТ через приставку Р-011М, установив переключатель ВНУТРЕННИЕ РС на БТС в положение ТЛГ УКВ ДКМ.

8.11. Связь радиостанциями р-111 в режиме автоматической ретрансляции

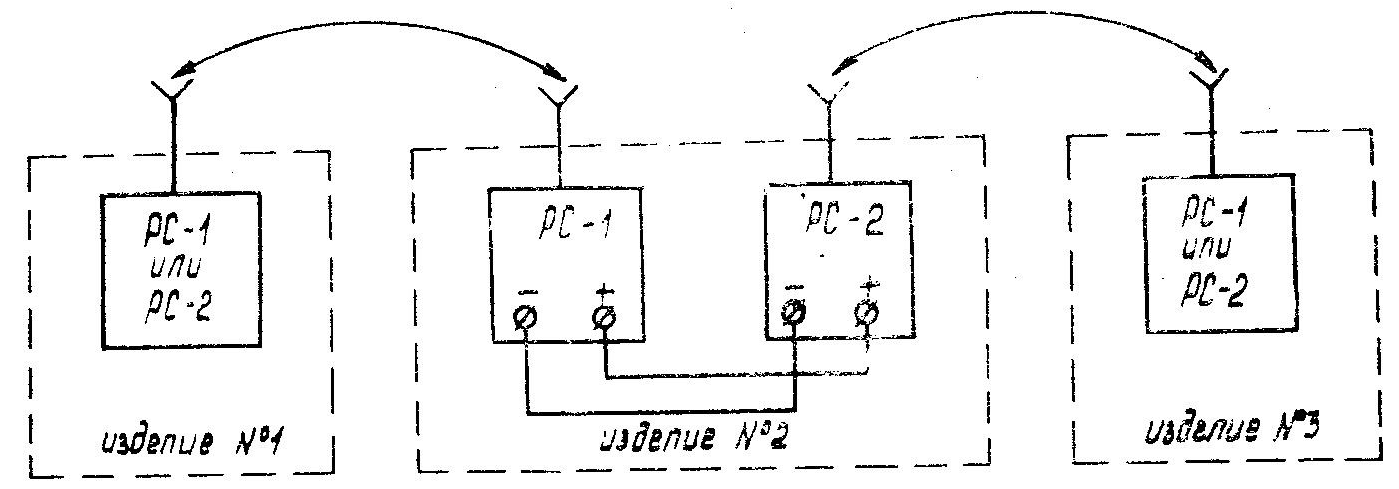

Для ведения радиосвязи радиостанциями Р-111 в режиме автоматической ретрансляции необходимо иметь три КРС Р-142Н, обеспечивающих радиосвязь по нижеприведенной схеме.

П одготовку радиостанций Р-111 к работе производите согласно подразделам 7.1, 7.2 и 7.3 настоящего технического описания.

Для обеспечения автоматической ретрансляции:

установите одинаковые частоты на радиостанциях РС-1 изделий № 1 и № 2, на радиостанциях РС-2 изделий № 2 и № 3.

Разность частот между радиостанциями одной КРС не должна быть равной 8 МГц и 16 МГц;

соедините линейные клеммы (соблюдая полярность) РС-1 и РС-2 на изделии № 2 (ретрансляторе);

на всех радиостанциях Р-111, осуществляющих радиосвязь в режиме автоматической ретрансляции, тумблер ПШ установите, в положение ВКЛ.;

переключатели ВИД РАБОТЫ радиостанций-ретрансляторов установите в положение АВТОМАТ. РЕТР., а ретранслируемых радиостанций — в положение ДИСТ. УПР.;

тумблеры ТЛК-—ОТКЛ., находящиеся под заглушками, установите в положение ТЛК.

ВНИМАНИЕ!

Так как при работе с ПШ при нажатии рычага нагрудного переключателя в положение ПЕРЕДАЧА прослушивается сигнал вызова 2100 Гц, то после нажатия рычага нагрудного переключателя выждите 3—5 с и только потом ведите передачу. После получения информации от корреспондента в микротелефонной гарнитуре прослушивается сигнал 3000 Гц.

Выход на передачу возможен только после окончания этой посылки.
