3.3. Подготовка крс к ведению радиосвязи на стоянке
Для ведения радиосвязи на стоянке подготовьте КРС в следующем порядке:
подготовьте место установки КРС;
при длительной стоянке автомобиль тщательно маскируйте или ставьте в заранее подготовленный капонир (аппарель);
для снятия нагрузки с рессор и колес на длительных стоянках под оси автомобиля рекомендуется подставить деревянные колодки;
вынесите электроагрегат на расстояние 5 — 10 м от .автомобиля и примите меры по его сохранности и маскировке;
заземлите автомобиль при помощи кола заземления, вбитого в землю, и соединительного провода;
при необходимости подключите к линейным щитам ЩЛ-1 и ЩЛ-2 телефонные линии;
разверните комбинированные антенны, антенну симметричный вибратор или поднимите штыревые антенны и АЗИ.
При ведении радиосвязи радиостанциями Р-111 и Р-123МТ через штыревые антенны КРС необходимо устанавливать по отношению к корреспонденту с учетом диаграмм направленности штыревых антенн (рис. 62—72). Общий вид развернутой для работы на стоянке комбинированной радиостанции приведен на рис. 2.
4. Подготовка крс к ведению радиосвязи в движении
Для ведения радиосвязи в движении подготовьте КРС в следующем порядке:
зарядите аккумуляторы;
проверьте исправность ходовой части автомобиля;
заправьте горюче-смазочными материалами автомобиль и электроагрегат согласно инструкциям на них;
проверьте крепление составных частей КРС на установочных местах;
разверните штыревые антенны и антенну зенитного излучения и настройте радиостанции;
проверьте работоспособность всего комплекта аппаратуры;
установите связь с корреспондентом и следуйте к месту назначения.
На дальность и качество связи при движении КРС оказывают влияние контактные помехи, которые возникают при изменении переходных сопротивлений между отдельными элементами КРС, по которым протекают высокочастотные токи. Переходные сопротивления изменяются с возникновением вибраций при движении автомобиля, а также между отдельными вращающимися частями автомобиля.
Для уменьшения уровня контактных помех необходимо перед выездом КРС тщательно проверить качество соединения заземляющих перемычек между радиостанциями, отдельными блоками и шиной заземления, проходящей внутри кузова и электрически соединенной с шасси автомобиля.
При одновременной работе двух и более радиостанций КРС на прием и передачу рекомендуется поочередное включение радиостанций на передачу, так как при этом уровень контактных помех значительно снижается.
Увеличить дальность радиоприема в движении при одновременной работе радиостанций можно путем увеличения разноса частот радиостанций, уменьшением скорости движения КРС и работой радиостанций на передачу с пониженной мощностью.
При выборе частот для ведения радиосвязи несколькими радиостанциями одновременно необходимо пользоваться таблицей выбора рабочих частот, имеющейся в комплекте КРС.

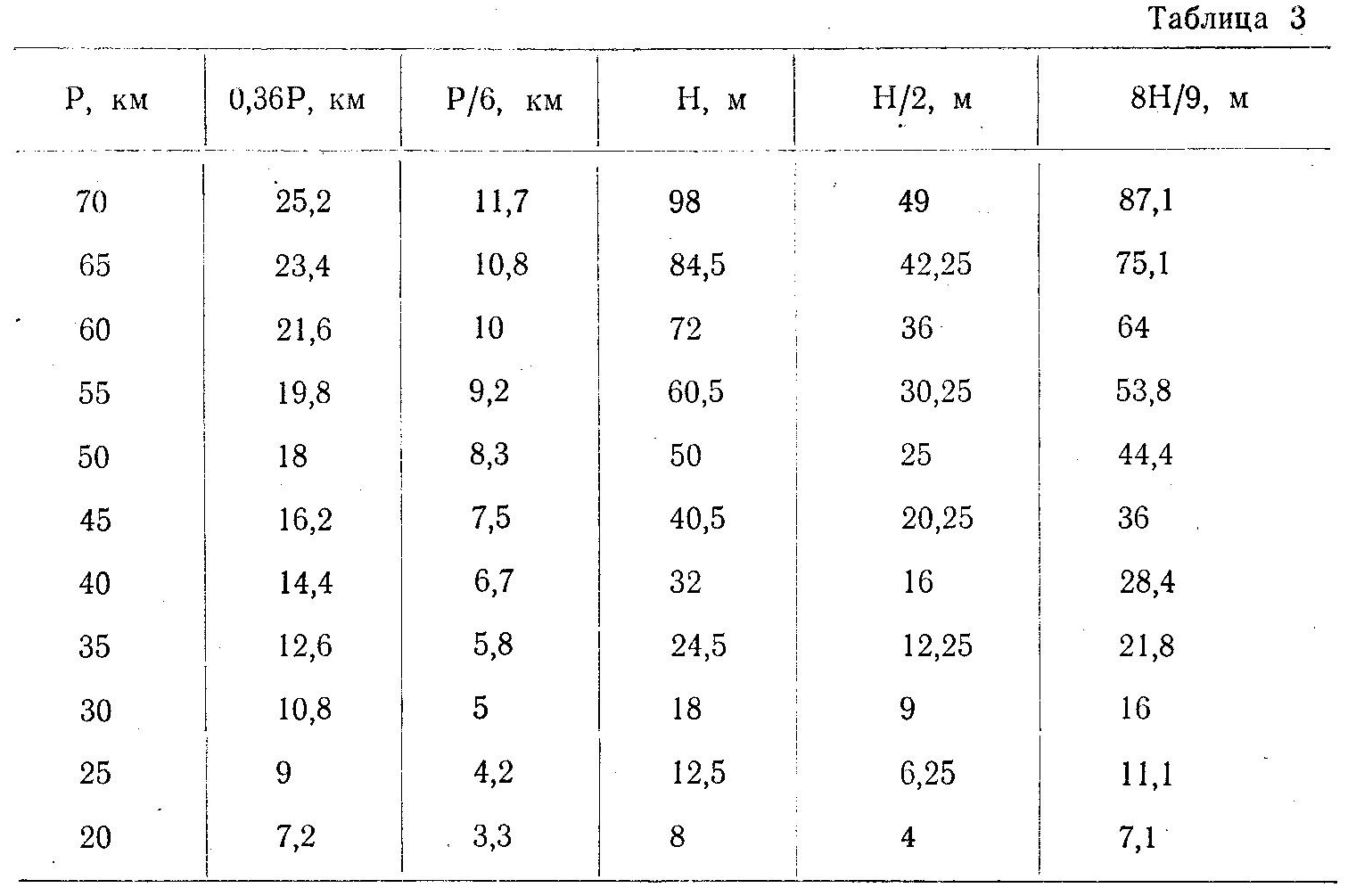

При ведении радиосвязи в движении через радиостанции Р-111 и Р-123МТ качество связи может периодически ухудшаться из-за искажения диаграмм направленности штыревых антенн, а также при проезде мест с закрытым направлением связи. Общий вид комбинированной радиостанции для работы в движении приведен на рис. 1.
