Вопрос 8. Условные обозначения на карте топосъемки

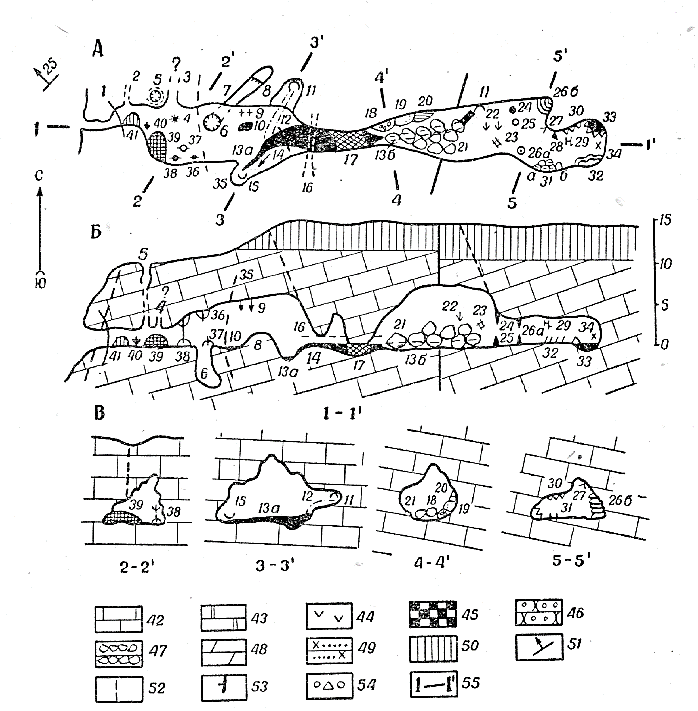

Условные обозначения, применяемые при топографической съемке и исследованиях карстовых полостей (А – план; Б – продольный разрез; В – поперечные сечения)

Морфология:

1 – граница освещенной части полости;

2 – непроходимая щель;

3 – неисследованное продолжение;

4 – органная труба (камин);

5 – колодец на поверхности;

6 – колодец под землей;

7 – пересечение галерей (пунктиром обозначается полость, расположенная дальше или ниже основной);

8 – обрыв (уступ).

Водные условия:

9 – капеж со сводов;

10 – стоячая вода (лужа, озерко);

11 – место выхода водотока (родник);

12 – периодический водоток;

13 – постоянный водоток:

• а – прослеженный,

• б – предполагаемый;

14 – водопад;

15 – место поглощения водотока (понор);

16 – сифон периодический (указывается высота воды, необходимая для образования сифона);

17 – сифон постоянный.

Отложения:

18 – галька;

19 – песок;

20 – глина;

21 – глыбы;

22 – растительные остатки;

23 – животные остатки и гуано.

Натечные образования:

24 – сталактиты;

25 – сталагмиты;

26, а – сталагнаты;

26, б – колонны;

27 – пещерное молоко;

28 – кристаллы;

29 – эксцентрики;

30 – натеки на стене;

31 – гуры:

• а – активные;

• б – отмершие;

32 – натеки на полу;

33 – кальцитовое обрамление озер;

34 – пещерный жемчуг.

Пещерный лед:

35 – граница оледенения;

36 – ледяные сталактиты;

37 – ледяные сталагмиты;

38 – ледяные колонны;

39 – покровный лед;

40 – ледяные кристаллы;

41 – снег.

Геология:

42 – известняк;

43 – доломит;

44 – гипс (ангидрит);

45 – каменная соль;

46 – конгломерат;

47 – брекчия;

48 – мергель;

49 – песчаник;

50 – суглинок;

51 – падение слоев;

52 – тектонические трещины;

53 – разломы и прочие нарушения;

54 – пункты различных намерений, наблюдений и находок;

55 – направление разреза (сечения)
