Задание №8 Дащенко в.
20.03.03

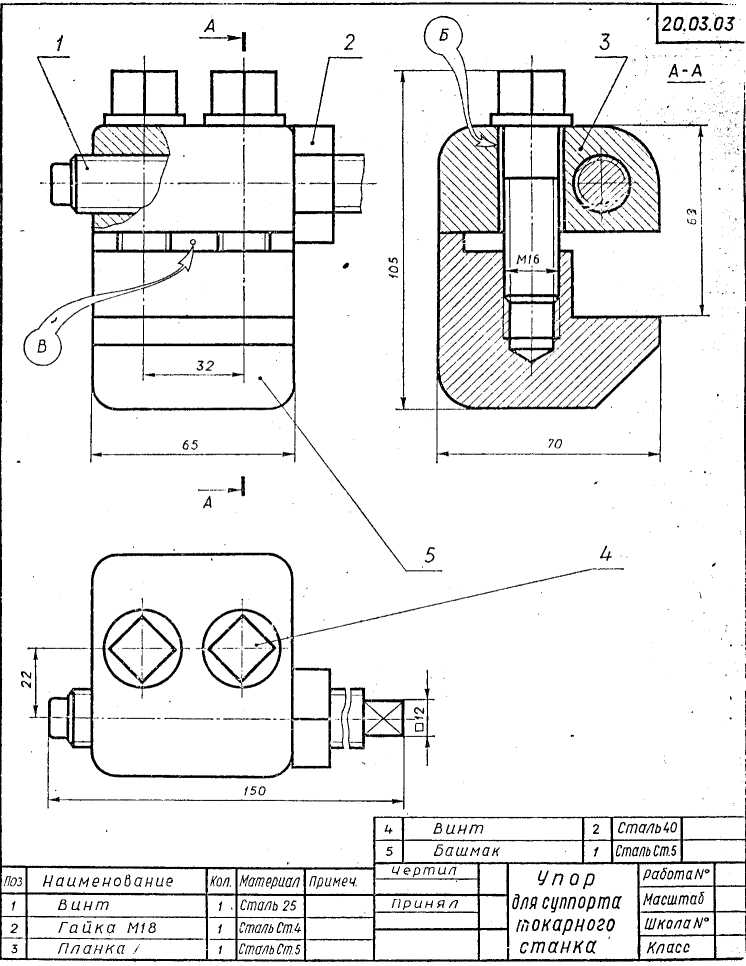

Упор для суппорта токарного станка. Такие упоры устанавливаются на токарных станках при массовом обтачивании изделий на заданную длину. Упоры дают возможность автоматически выключать движение суппорта, а, следовательно, и рабочего инструмента. В фартуке токарного станка, несущего на себе суппорт, имеются специальные устройства, автоматически выключающие его движение при соприкосновении с упором (точнее, с выступающим торцом упорного винта).
Упор состоит из башмака 5, планки 3 и крепится при помощи двух винтов 4. Упорный винт 1 может быть установлен в планке 3 с нужным вылетом его квадратной головки и закреплен в этом положении контргайкой 2.
Задание на чтение чертежа. Прочитать чертеж и ответить на контрольные вопросы.
Какую форму имеет головка винта (4)?
На поверхности какой детали нанесена проекция точки, обозначенная (в кружке) буквой В?
Что изображено двумя сплошными основными линиями, указанными стрелкой с буквой Б (в кружке)?
Задание на деталирование. Выполнить рабочие чертежи всех деталей. Размеры определить по графику масштабов. При их нанесении обратить особое внимание на согласованность, сопрягаемых размеров.
Порядок детал и р о в а н и я:
Снять на кальку все имеющиеся на сборочном чертеже изображения указанных деталей.
Уточнить их форму.
Определить количество изображений, необходимых для выполнения рабочих чертежей, и продумать, как их следует расположить относительно главного вида.
Выполнить тонкими линиями эскизы деталей в тетради и нанести размеры.
Обвести эскиз линиями нужной толщины.
Задание №9 Булычев р.
20.03.04

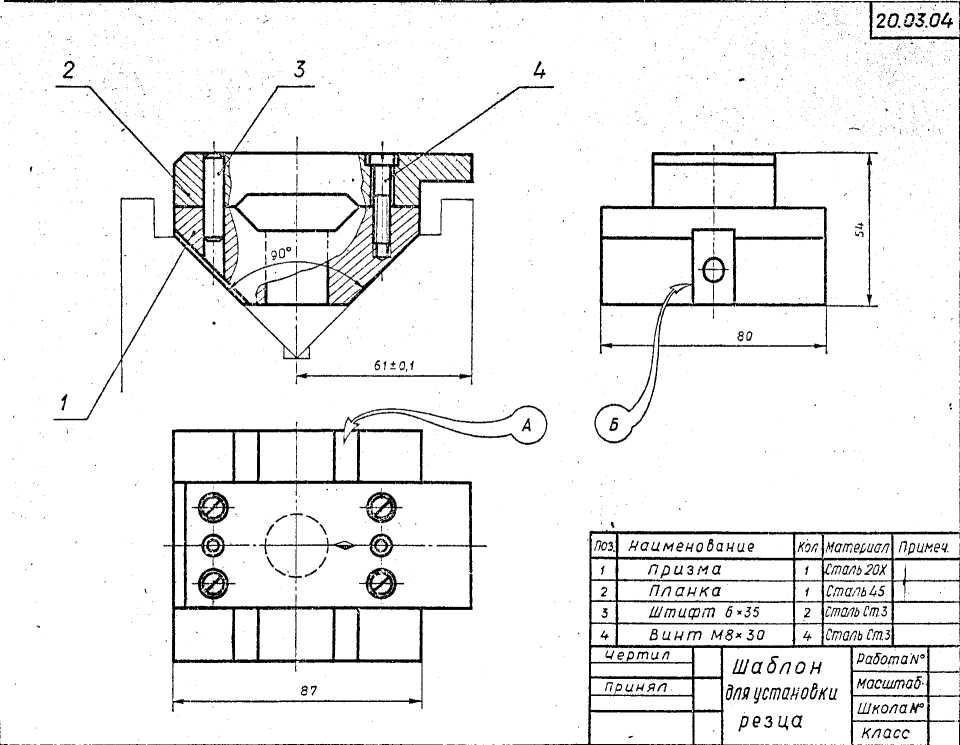

Шаблон для установки резца на строгальном станке. Шаблон состоит из призмы 1 и планки 2, соединенных винтами 4. Штифт 3 предназначен для правильной установки призмы и планки относительно друг друга. Назначение шаблона ясно из его названия.
Задание на чтение чертежа. Прочитать чертеж и ответить на контрольные вопросы.
Какую форму имеет поверхность, обозначенная (в кружке) буквой А?
Что изображено сплошной линией, указанной буквой Б (в кружке)?
Сколько фасок имеет призма?
Задание на деталирование. Выполнить рабочие чертежи всех деталей. Размеры определить по графику масштабов. При их нанесении обратить особое внимание на согласованность сопрягаемых размеров.
Порядок деталирования:
Снять на кальку все имеющиеся на сборочном чертеже изображения указанных деталей.
Уточнить их форму.
Определить количество изображений, необходимых для выполнения рабочих чертежей, и продумать, как их следует расположить относительно главного вида.
Выполнить тонкими линиями эскизы деталей в тетради и нанести размеры.
Обвести эскиз линиями нужной толщины.
Задание №10 Ляшенко с.
20.03.05
Державка роликовая. Приведенная державка применяется при текущем ремонте паровозов. Она является частью устройства для поддержки дымогарных труб в процессе их зачистки па специальных станках; Трубу, подлежащую зачистке, легко поворачивать на роликах 4, закрепленных между двумя щеками 3. Головка державки укреплена болтом 5 на кронштейне 8 и при помощи припаянной к ней скобы 1 и болта 2 может фиксироваться в трех различных положениях с различным наклоном к кронштейну.
Задание на чтение чертежа. Прочитать чертеж и ответить на контрольные вопросы.
Одинаковую ли форму имеют обе щеки?
Какие три вида соединения деталей применены в державке?
Какое положение займет кронштейн, если скоба займет положение, указанное штрихпунктирными линиями?
Задание на деталирование. Выполнить рабочие чертежи всех деталей. Размеры определить по графику масштабов. При их нанесении обратить особое внимание на согласованность сопрягаемых размеров.
Порядок д е т а л и р о в а н и я:
Снять на кальку все имеющиеся на сборочном чертеже изображения указанных деталей.
Уточнить их форму.
Определить количество изображений, необходимых для выполнения рабочих чертежей, и продумать, как их следует расположить относительно главного вида.
Выполнить тонкими линиями эскизы деталей в тетради и нанести размеры.
Обвести эскиз линиями нужной толщины.
