Задание №1 Пазонов в.
20.02.01

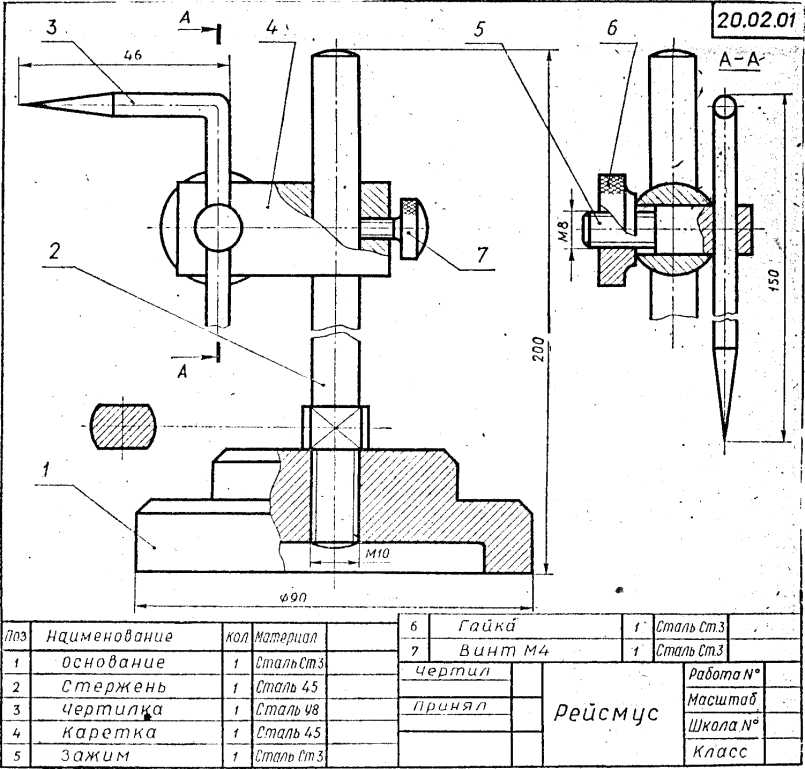

Слесарный рейсмус. Рейсмус состоит из основания 1 со стержнем 2, на котором при помощи каретки 4, фиксируемой винтом 7, крепится чертилка 3. Винт 5 с гайкой 6 позволяют закрепить чертилку в нужном положении.
Слесарный рейсмус предназначен для пространственной разметки заготовок на разметочной плите. Рейсмусом, продвигаемым по плите, на заготовке наносят риски, параллельные рабочей плоскости плиты.
Задание на чтение чертежей. Прочитать чертеж в установленной последовательности и ответить на контрольные вопросы.
Какие конструктивные элементы стержня предусмотрены для удобства завертывания его в основание?
Как вынуть чертилку, если нужно, ее заточить?
Какие, шесть деталей имеют резьбу? Указать, какую именно.
Задание на деталирование. Выполнить рабочие чертежи всех деталей на примере двух: стержня и каретки, взяв за основу изображения, данные частично под рамкой сборочного чертежа. Чертеж стержня выполнить в двух проекциях с обрывом на одном из них. Чертеж каретки выполнить в одной или двух проекциях, применив местные разрезы пли сечения. Нанести необходимые размеры, определив их глазомерно.
Задание №2 Ткач д.
20.02.02

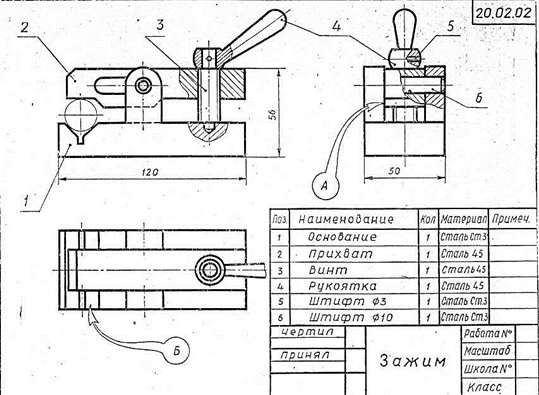

Приспособление
с быстродействующим зажимом.
Приспособление
служит для крепления деталей цилиндрической
формы. Оно состоит из основания 1,
в котором штифтом 6
укреплен прихват 2.
Поворотом рукоятки 4,
жестко
соединенной при помощи штифта 5
с винтом 3,
осуществляется
зажим детали прихватом 2.
При смене изделия прихват отводится.
Задание на чтение чертежа. Прочитать чертеж в установленной последовательности и ответить на контрольные вопросы.
Что изображено двумя линиями, отмеченными (в кружке) буквой А?
Какую форму имеет поверхность, указанная стрелкой с буквой Б (в кружке)?
Какой элемент в конструкции прижима дает возможность быстро подводить и отводить прихват к детали в процессе работы?
Задание на деталирование. Выполнить рабочие чертежи всех деталей на примере трех: винта, прихвата и основания, взяв за основу изображения, данные частично, чертеж винта выполнить в одной проекции, чертежи прихвата и основания — в трех проекциях с местными разрезами. Нанести необходимые размеры, определив их глазомерно.
Задание №3 Осташевский с.
20.02.03

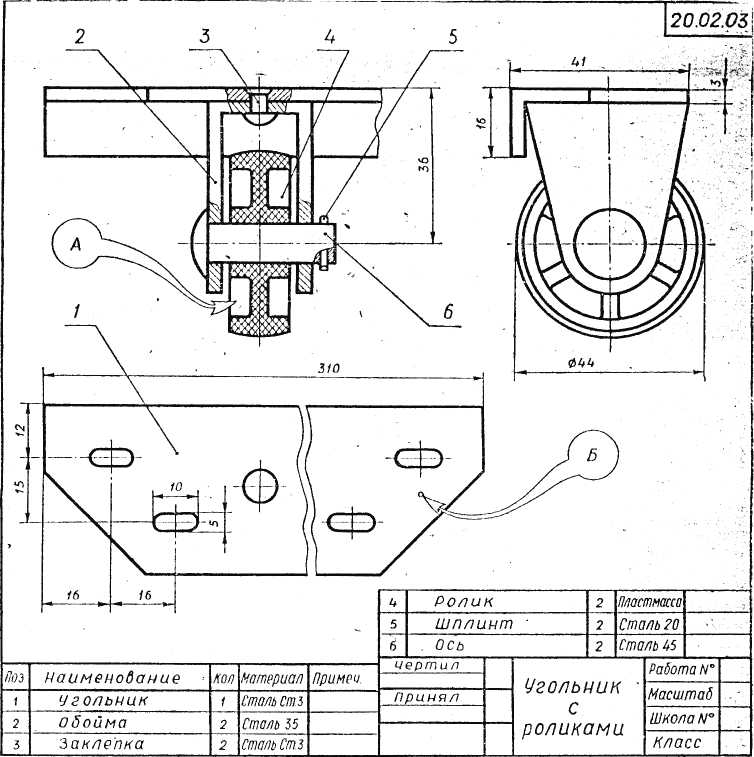

Угольник с роликами. Угольник крепится к днищу стиральных машин, с тем чтобы облегчить их перемещение. К двум концам угольника 1 наглухо присоединены заклепками 3 обоймы 2, в которых на оси 6 насажены ролики 4. Шплинты 5 предохраняют оси 6 от выпадения.
Задание на чтение чертежа. Прочитать чертеж в установленной последовательности и ответить на контрольные вопросы.
Почему поверхность, указанная стрелкой с буквой А (в кружке), не заштрихована? Какую форму она имеет?
Какую толщину (в мм) имеет угольник в точке, проекция которой на виде сверху обозначена (в кружке) буквой Б?
Сколько отверстий имеет угольник?
Задание на деталирование. Выполнить рабочие чертежи всех деталей на примере двух: обоймы и ролика, взяв за основу изображения, данные частично. Чертеж обоймы выполнить в двух проекциях с местными разрезами там, где это необходимо. На чертеже ролика целесообразно дать разрез и вид слева с обрывом. Нанести размеры, определив их глазомерно.
