Сохраняемые величины.

Сохраняемые величины (СВ)– это переменные состояния, в частном случае, константы, значения или правила изменения которых может задавать разработчик ИМ.

Сохраняемые величины используются в качестве операндов блоков и в качестве компонент арифметических выражений.

Они используются:

1) для определения своих переменных состояния, к которым есть доступ из любого блока;

2) для передачи информации от одного транзакта к другому аналогично использованию почтового ящика;

3) для расширения способа ввода данных: обычные константы, которые используются в качестве операндов блоков, принимают значения 0  999999, а сохраняемые величины 0  (2³¹ – 1);

4) для реализации прямого способа распечатки отдельных переменных состояния;

Значения сохраняемых величин определяются и изменяются только по указанию разработчика ИМ и сохраняются на протяжении всего процесса ее функционирования.

Сохраняемые величины могут быть скалярными или матричными и имеют определенные СЧА для обращения к ним:

Xj или X$имя – СЧА скалярной (одномерные) СВ, формат которой определен как слово( );

XHj или XH$имя – СЧА скалярной СВ, формат которой определен как полуслово(-32768 - 32767);

МXj(k,l) или МX$имя(k,l) – СЧА матричной СВ, формат которой определен как слово;

МXHj(k,l) или МXH$имя(k,l) – СЧА матричной СВ, формат которой определен как полуслово.

При использовании матричных СВ должна быть определена карта описания:

Имя СВ| MATRIX| A,B, C (А-формат СВ(Х или Н), В - m-число строк, С - n – число столбцов).

Начальные значения сохраняемых величин задаются с помощью карты описания:

INITIAL имя1, знач1 /.../имя2 знач2

Значения СВ могут задаваться и изменяться с помощью блоков:

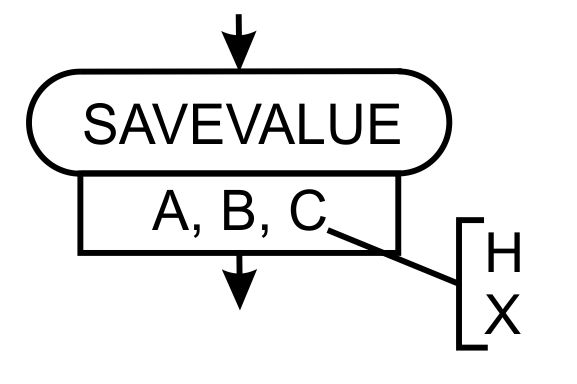

Блок SAVEVALUE – для скалярной СВ.

Операнды А – имя СВ, В – модифицирующее значение, С –формат СВ (Х или Н);

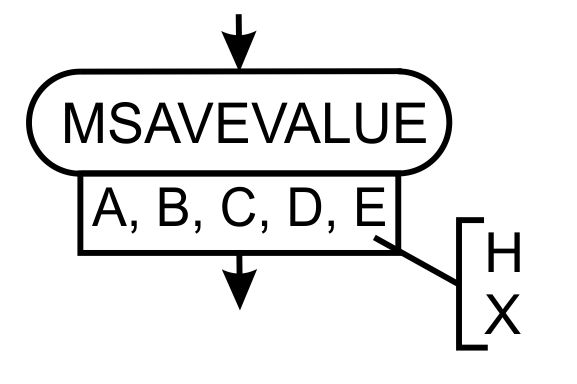

Блок МSAVEVALUE – для матричной СВ.

Операнды А – имя СВ, В, С– №№ стр. и столб i,j, D -модифицирующее значение, E –формат СВ (Х или Н)

Возможности собственных вычислений в gpss-моделях.

В GPSS не развиты средства организации собственных вычислений пользователя. Для этих целей могут быть использованы GPSS- функции и арифметические величины.

Gpss- функции

Используются задаваемые по точкам либо кусочно‑постоянные (дискретные), либо кусочно‑линейные (непрерывные) функции.

Каждая функция должна иметь карту описания:

Имя ф.| FUNCTION| A (аргумент ф.), В (тип ф. и число точек: Dn или Сn)

a1, f1 / a2, f2 / a3, f3/…/ an, fn (карта задания точек функции, определяется с первой позиции).

Значения Dn или Сn определяются для дискретных или непрерывных функций, соответственно.

Функция типа Dn определяется как кусочно-постоянная.

Функция типа Сn определяется как кусочно-линейная.

Обращение к функции осуществляется с помощью СЧА

FNj или FN$ имя функции

Используются функции в качестве операндов блоков, компонент арифметических выражений.

Наиболее важное применение GPSS‑функции находят в реализации механизмов моделирования псевдослучайных величин (интервалов входа транзактов в ИМ, их задержек в приборах, многоканальных устройствах (см. раздел моделирование ПСВ)).

Арифметические величины

Каждая арифметическая величина (АВ) задается с помощью специальной карты описания. В поле операндов этой карты записывается арифметическое выражение, с помощью которого эта АВ вычисляется. При этом используются операции I группы («+», «–» ) и операции II группы («*» – умножение, «/» – деление, «@» – вычисление остатка от целочисленного деления). Операции II группы выполняются в первую очередь. Порядок операций может быть изменен с помощью скобок. Константы в арифметическом выражении должны быть записаны в целочисленной форме.

Арифметические переменные могут быть двух типов. Для переменных одного из типов (VARIABLE), все результаты промежуточных действий арифметического выражения определяются как целые числа путем отсечения дробной части. Для переменных другого типа (FVARIABLE) результаты промежуточных действий определяются как действительные числа, и только окончательный результат является целочисленным.

Используемые АВ определяются картами описания. Для АВ соответствующих типов эти карты имеют вид:

Имя АВ|VARIABLE| арифметическое выражение

Имя АВ|FVARIABLE| арифметическое выражение

Используемые в арифметическом выражении константы записываются в целочисленной форме.

Арифметические переменные могут быть использованы в качестве операндов блоков и аргументов GPSS‑функций. Обращения к ним осуществляются с помощью следующих СЧА:

Vj или V$ имя.
