Глава 8

КРЫШИ И ФОНАРИ

Лист 8.01. Железобетонные ребристые плиты покрытий при шаге стропильных конструкций 6 и 12 м

Железобетонные ребристые плиты для по­крытия промышленных зданий изготавливаются длиной 6 и 12 м и шириной доборные—1,5 м и основные — 3 м в каждой длине. Плиты снабжены продольными ребрами высотой 0,3 м при длине 6 м и 0,45 м при длине 12 м и поперечными реб­рами высотой до 0,15 м, расположенными через ,5 и через 1 м в зависимости от снеговой нагруз­ки и ширины. Плиты размером ЗХ 12 м имеют в середине одно ребро усиленного профиля.

Торцовые поперечные ребра плит снабжены ву- тами, обеспечивающими жесткость контура. Тол­щина полки 30 мм. В зданиях с агрессивной средой толщина полки увеличивается на 5 мм и плиты окрашиваются изнутри защитным лакокрасочным покрытием.

Плиты армируются стержневой, проволочной или прядевой напрягаемой арматурой и каркасами и сетками, расположенными в ребрах и полке. На- • тяжение арматуры может производиться «на фор­му» — электротермическим способом и «на упо­ры» — механическим способом. Плиты формуются из бетона марок 400 и 500.

При установке плиты привариваются не менее чем в трех точках к стропильным конструкциям. Швы между ними заполняются бетоном марки 200 на мелком заполнителе. В зданиях с агрессивной средой швы изнутри накрываются герметиком.

Плиты с отверстиями в полке применяются в местах пропуска вентиляционных шахт, при уста­новке зенитных фонарей и над участками с взры­воопасным производством для легкосбрасываемой кровли. Отверстия для пропуска вентиляционных шахт предусматриваются диаметром от 0,4 до 1,45 м; на участке их расположения полка плиты утолщается до 100 м.

В плитах с отверстиями для зенитных фонарей общая прочность компенсируется дополнительным армированием. Стальной стакан фонаря сваривает­ся с закладными элементами, расположенными у углов отверстия в полке плиты. Плиты 1,5 м ши­риной с отверстиями для легкосбрасываемой кров­ли укладываются с интервалами 1,5 м. Между пли­тами привариваются распорки из уголков. Для обеспечения пространственной работы диска по­крытия по контуру температурного отсека устанав­ливаются плиты без отверстий. В зданиях, обору­дованных опорными кранами, плиты без отверстий

укладываются в 2 ряда вдоль основных колонн, а плиты с отверстиями располагаются без интервала.

Количество и местоположение плит с отверстия­ми и интервалов между ними в перекрытиях опре­деляются потребной площадью вышибных отвер­стий и расположением в здании взрывоопасных производств.

Лист 8.02. Рубероидные кровли по стальному профилиро­ванному настилу

Лист 8.03. Рубероидные кровли по железобетонным плитам

В промышленных зданиях в основном приме­няются кровли из рулонных материалов с битум­ной пропиткой: рубероида, пергамина и т. п., на­клеиваемых на битумных кровельных мастиках. Многолетняя практика эксплуатации таких кровель показала, что при скатах с уклоном более 8% они быстро теряют свои водоизоляционные свойства в связи со стоком размягчающихся в жаркую погоду мастик.

В настоящее время повсеместное распростране­ние получают малоуклонные кровли с уклоном 1,5—5%. Такой уклон исключает сток мастик, но обеспечивает сток воды к водоприемникам.

"Основанием для кровли служат замоноличен- ный настил из ребристых железобетонных плит и стальной профилированный настил. Гофрирован­ные профили выполняются из стального оцинко­ванного и покрытого слоями пластика листа тол­щиной до 1 мм. Профили поставляются длиной от 2 до 12 м в комплекте с самонарезающими болта­ми, служащими для крепления настила к стальным прогонам, и комбинированными заклепками, пред­назначенными для соединения листов между собой. Для упрощения монтажа стальной профилирован­ный настил можно укладывать на фермы в виде плит с каркасом из холодногнутых профилей, с нанесенным в заводских условиях слоем пенополи­уретана.

Рубероидную кровлю при обоих указанных ос­нованиях составляют:

защитный слой гравия светлых тонов толщиной 25 мм, фракцией 5—15 мм, втопленный в битумную мастику. Защитный слой гравия исключает меха­нические повреждения при хождении по кровле и сбрасывании снега;

трех-четырехслойный водоизоляционный рубе­роидный ковер, наклеенный кровельной битумной мастикой, подогретой до 160—190°;

НЕСУЩИЕ ЭЛЕМЕНТЫ КРЫШИ '" ^чЬ - .

ЙШ/8

Башмак из L90x6:197 -97х6;1П0

Углубление для заделки<, концов преднапряменнаи арматуры цем. раствором

_| К0₎ 70 150^ _|

Петля е кольцом дли подьма из • 0/2

-^fPH

т

Пунктиром показаны грани Жерс/пий е полке.плиты для легкосбрасываемои кровли

Кольца Зля подъемо

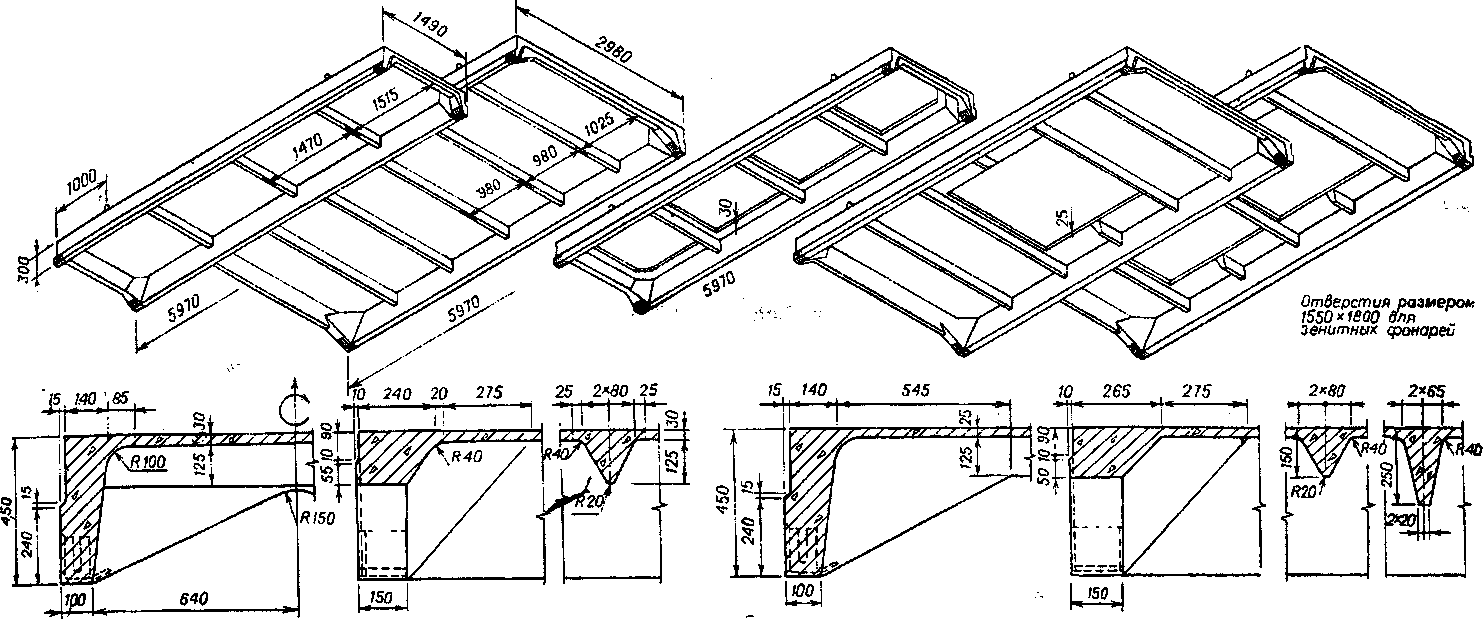

ПЛИТЫ ШИРИНОИ 1,5 ИЗМ С ОТВЕРСТИЯМИ ДЛЯ ЛЕГКОСБРАСЫВАЕМОИ КРОВЛИ И ДЛЯ 0ДН0Г0-ДВУХ ЗЕНИТНЫХ ФОНАРЕЙ

башмак из 1160*10; 1147 -75*9; 1150

Пунктиром показаны грани отверстий в полке плит для легкосбрасываемои кровли

Промежуток- Среднее ные ребра ребро

Анкеровка . стержневой, напрягаемой арматуры, . расположенной е один ряд

8а-37

ШгЪ. РЕБРИСТЫЕ ПЛИТЫ ПРИ ШАГЕ СТРОПИЛЬНЫХ КОНСТРУКЦИЙ 6 И 72 М (СЕРИИ Н65-3;7)

Сразу после бетонирования плиты кольцо устанавливается вертикально, а образовавшееся г-* углубление тщательно запол­няется бетоном

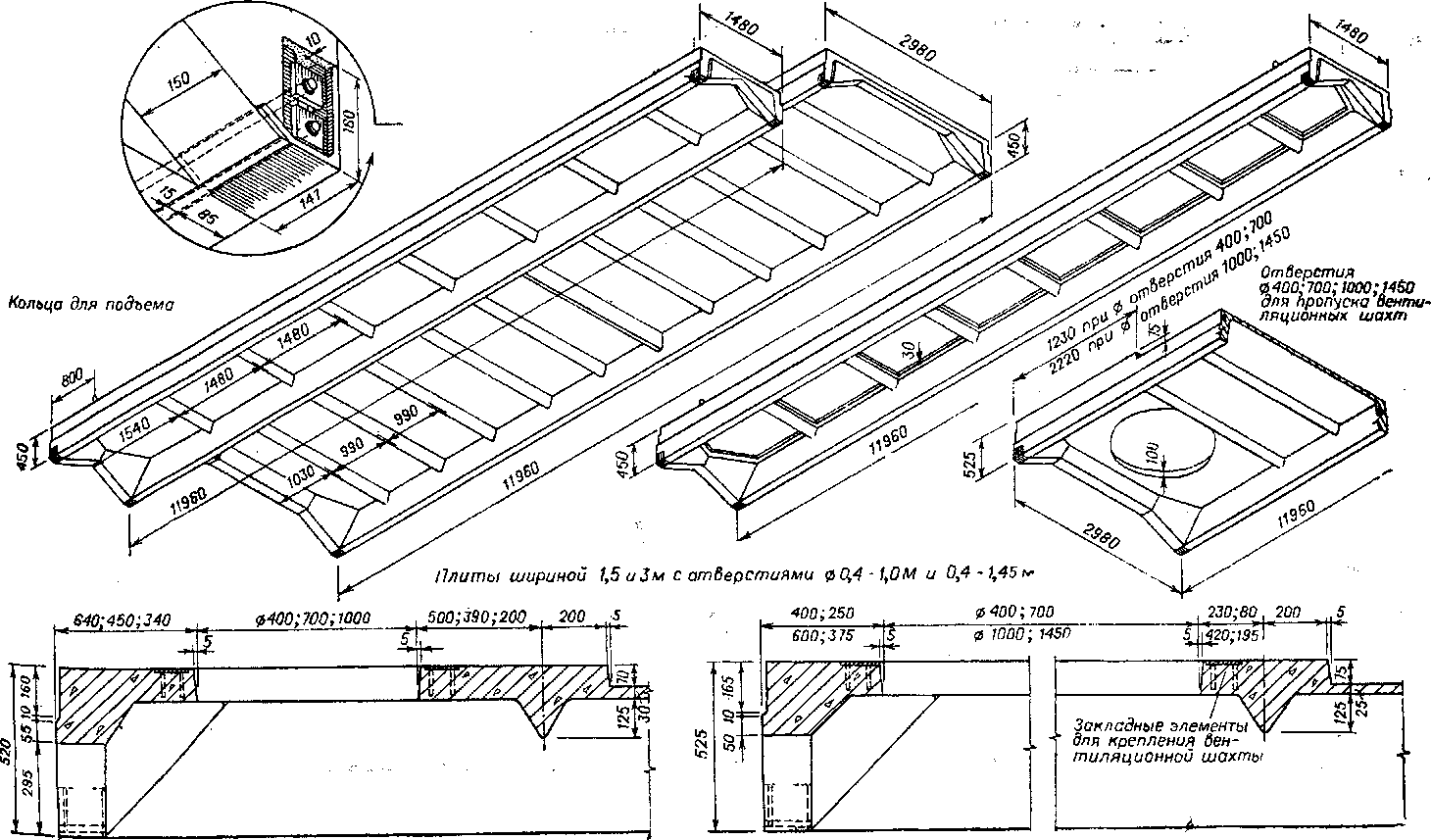

ПЛИТЫ С ОТВЕРСТИЯМИ ДЛЯ ЛЕГКОСБРАСЫВАЕМОИ КРОВЛИ И ДЛЯ ВЕНТИЛЯЦИОННЫХ ШАХТ

из

РУБЕРОИДНЫЕ КРОВЛИ ПО СТАЛЬНОМУ ПРПЮИАИ. КАРНИЗ ПРОДОЛЬНОЙ СТЕНЫ (ПРИВЯЗКА „250 }

Гравий, втопленныи 6 битум 15 • Основной трехслойный •рубероидный ковер. Защитный слои рубероида. Плитный пенополистирол ои. Пароизоляция-слои рубероиаа

ко мастике. . „

Колпак м водосточнщ воронки

Фартук из _ оцинкованной крот

Решетчатый прогон

Стальной, профилированный настил 80 'ОБ АНН ОМ У НАСТИЛУ

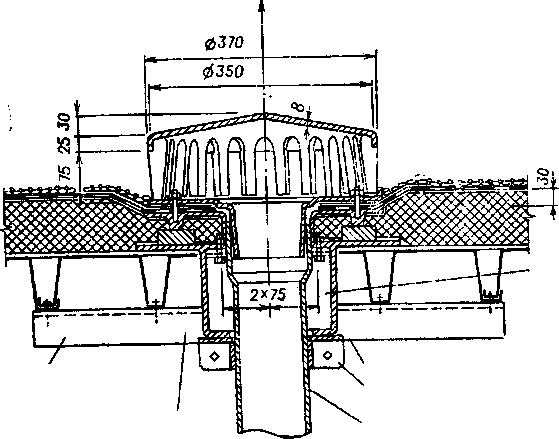

установка водоприемника

2 дополнительных слоя рубероида и слой стеклоткани или мешковины размером 0,5x0,5м наклеиваются поверх основного ковра и зажима­ются между прижимным кольцом и воронкой

Ось водо­стока

Конечный патрубок водосточной трубы

'2 полукольца 'Хомут из-5х40

Стальной поддон

В месте установки водостока профилированный настил усиливается "1Г 50*5; 1720

Установочные болты >40x14

Водоприемник устанавливается в стальной поддон. Стольной поддон заводится в отверстие в настиле размером 210*ЪЮмм и прикрепляется к настилу 4болтами Мб* н

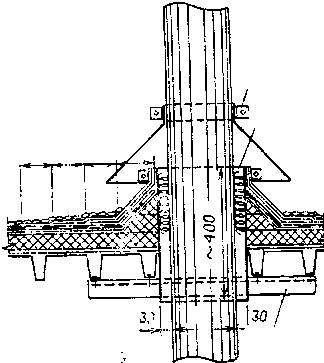

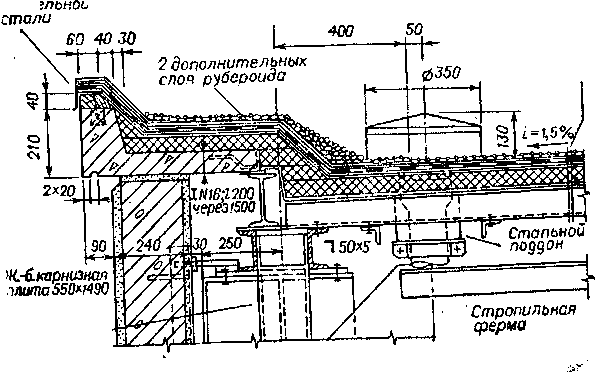

КРОВЛЯ У ПРОПУСКА ТРУБ

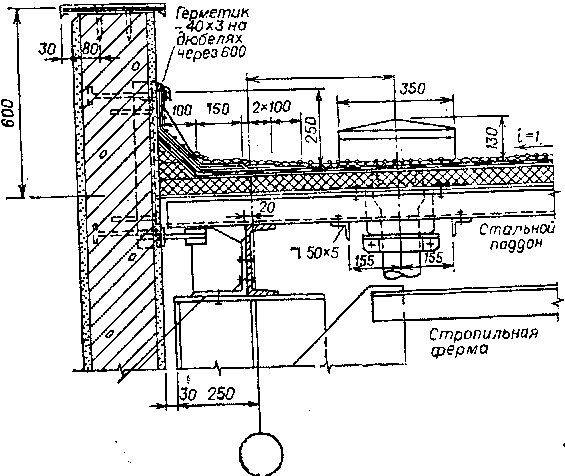

ПАРАПЕТ ПРОДОЛЬНОЙ СТЕНЫ (привязка „250", высота 600)

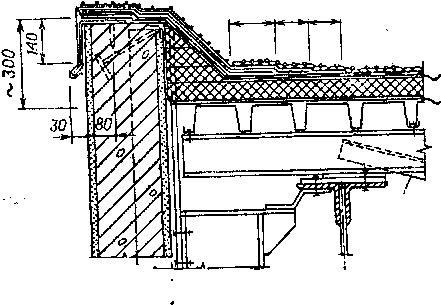

ПАРАПЕТ ТОРЦОВОЙ СТЕНЫ (привязка „0%высота 300)

Хомут из т 40*3

Проснот 'ноя покл

^ г ⁵⁰*⁵'

1720

Зонт из оцинкован ной кровельной . стали

Патрубок с фланцем из листовой стали Три дополнительных плавнообрывоемых _v споя рубероида 4x100

Три дополнительных плавнообрываемых рлоя рубероида ( верхний слой бронирован)

Три дополнительных, плаенообрываемых слояi рубероида (верхнии слои бронирован) 45 0

j ififlxiO; 1200

Фартук из оцинкованной кровельной стали по костылям (-40*4; ПВО; через воо), пристрелянным дюбелями

150 2*100

Концевой

решетчатый

прогон

Насадка из г 125*14 - i, . и стальная наостаокщ \зи фахверковой колонны' '

ПОПЕРЕЧНЫМ БЕЗ ВСТАВКИ

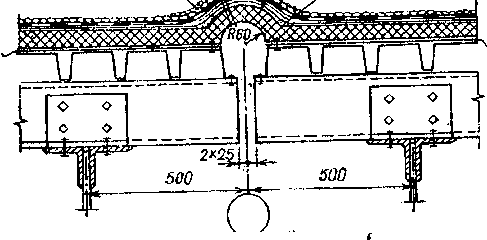

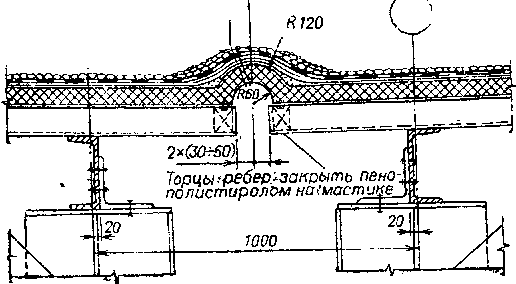

^A£mPMAVoZbLTnonePE4Hb^ СО ВСТАВКОЙ.„WOO"И ПЕРЕПАДОМ ВЫСОТЫ

I Гравий, втопленныи в битум <». i \&новн&й трехслойный рубероидный коверЛ

UCHUOHUU г J—

j слоя стеклоткани на мастике. Слой рубероида насухо. . - Верхний Фартук из оцинкованной

Полужесткие шюраповатте плиты 60. Нижний фартук из оцинкованной __ кровельной стали

'SSSSSBH

ПРОДОЛЬНЫЙ С ВСТАВНОЙ „ WOO''
