Промежуточные и анкерные промежуточные под нагрузку 5; 10 и 40 т

Анкерные концевые и угловые под нагрузку 5+40т

НИЗКИЕ ОПОРЫ Анкерные и промежуточные

. 2400

1900

2400; 3000;4200;6000

54-6Е- Троверсы, соединенные

Отверстия в траверсе «1630:1250 для подвески _я трубопроводов

Монтажное отверстие

ofi зо; 1350

Ррска

Анкерная концевая 'еловая опора из 'вухветвевых колонн и траверс Вертикальные :бязи колонн из СП 14

Мй алкЬминйёбымй Листами толщиной 1,2 мм. Про­странственная жесткость каркаса башни обеспечи­вается угловыми и промежуточными стойками, кольцами жесткости и диагональными связями, расположенными в каждой марке.

Конструкции водосборного бассейна, водорас­пределительного и оросительного устройств и во- доуловителя в обеих градирнях аналогичны.

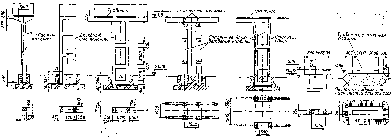

Лист 10.12. Железобетонные опоры стальных надземных тру­бопроводов

Стальные надземные напорные трубопроводы применяются для подачи пульпы (гидрозолоудале­ние), воды, конденсата, пара, газов и сжатого воз­духа в пределах территории заводского комплекса. Они состоят из стальных труб диаметром от 300 мм, уложенных или подвешенных па отдельно стоящих опорах.

Шаг опор определяется несущей способ­ностью труб и при малых и средних диаметрах колеблется в пределах 10—25 ш. Он может быть увеличен применением стальных шпренгелей или подвесок. Трубопроводы диаметром менее 300 мм укладываются по ригелям, которые расположены через 1,5—3 м на стальных балках, перекрываю­щих пролет. Уклон трубопроводов в пределах перепада высот колонн достигается за счет изме­нения отметки обреза фундамента и различной глубины заделки.

Трасса трубопроводов разбивается на темпера­турные отсеки длиной до 100 м, ограниченные компенсаторами.

По характеру загрузки опоры подразделяются на промежуточные и анкерные — промежуточные, концевые и угловые. Анкерные опоры рассчитаны на восприятие горизонтальных усилий и устана­вливаются в середине температурных отсеков, на концах трассы и по одной с каждой стороны ее поворота или ответвления. На анкерных опорах трубопроводы крепятся неподвижно. На промежу­точных опорах крепление Допускает температур­ные перемещения. Ввиду усиленного износа ниж­ней части стенок труб пульпопровода их периоди­чески поворачивают. Поэтому на анкерных опорах они закрепляются съемными хомутами.

Конструктивно опоры подразделяются на низ­кие (надземная высота 0,9 м) и высокие (надзем­ная высота 5,4; 6,6 и 7,8 м). Низкие промежуточ­ные опоры выполняются в виде траверс, уложен­ных плашмя на песчаную подушку, насыпанную взамен растительного слоя.

В низких анкерных опорах траверса привари­вается к коротким сваям или монолитным железо­бетонным фундаментам по типу показанных на чертеже.

Высокие промежуточные опоры выполняются из Т-образных или двухветвевых колонн, бетони­руемых в формах типовых колонн промышленных зданий. Последние устанавливаются полкой вверх или вниз при траверсе, приваренной сверху. Ан­керные промежуточные опоры, воспринимающие уровновешивающиеся горизонтальные усилия, по своей конструкции аналогичны промежуточным опорам. Концевые и угловые анкерные опоры кон­струируются из спаренных двухветвевых колонн, соединенных траверсами или вертикальными стальными связями.

Лист 10.13. Дымовая труба мз монолитного железобетона высотой 120 м

Лист 10.14. Стальная вентиляционная труба высотой 40 м

Заводские трубы предназначаются для отвода загрязненного воздуха, дыма и выхлопных газов с температурой до 500°С. По материалу и конст­рукции они подразделяются на кирпичные, приме­няемые при высоте ствола до 60 м, стальные и же­лезобетонные монолитные, применяемые при лю­бой высоте ствола.

В основном заводские трубы являются отдель­но стоящими сооружениями. Легкие стальные тру­бы с высотой ствола до 35 м могут в определен­ных условиях устанавливаться на конструкции здания.

Отдельно стоящая труба в порядке возведения подразделяется на три основные части — фунда­мент, ствол и гарнитуру.

Фундамент трубы в большинстве слу­чаев представляет собой опирающийся на железо­бетонную плиту железобетонный цилиндр или усе­ченный конус со стаканом в верхней части для золоудаления или ввода боровов (подводящих ка­налов). В особо плотных грунтах для относитель­но легких конструкций может быть применен коль­цевой фундамент трапецеидального сечения. При подземном вводе боровов стены стакана фунда­мента защищаются футеровкой. При двух вводах проемы в стакане располагаются на одной оси, а при трех — под углом 90—135° друг к другу. Проемы всех вводов должны занимать в сумме не более 40% площади поперечного сечения стакана фундамента. В стакане между вводами возводятся разделительные стены.

Ствол трубы имеет цилиндрическую, ко­ническую или комбинированную форму. Он вклю­чает в себя в нижней части цоколь, зольное пере­крытие и вводы надземных боровов, в верхней части — головку трубы и по всей высоте — тепло­изоляцию.

В трубах высотой до 100 м при малой скоро­сти газов и значительном выпадении твердых ча­стиц в зольное перекрытие врезается бункер, сбрасывающий золу в кузов автокара или ваго­нетки, заезжающей в цокольный этаж. В трубах большой высоты незначительное количество золы удаляется через оставленные в боровах лазы.

Конструкция головки трубы должна обеспечи­вать устойчивость против вредного воздействия обволакивающих ее газов.

При температуре отходящих газов до 100° внутренняя поверхность ствола покрывается водо- изоляционной обмазкой, а при более высокой тем­пературе — футеровкой. В кирпичных и монолит­ных железобетонных трубах футеровка произво­дится обыкновенным или кислотоупорным кирпи­чом, в стальных трубах — торкретом, армирован­ным стальной сеткой.

Гарнитура трубы состоит из ходовой лестницы, светофорных площадок для светоогра- ждений, системы грозозащиты и колпака из чугун­ных звеньев, устанавливаемого на кирпичной или железобетонной головке.

Ходовая лестница служит для подъема на све­тофорные площадки. Начиная с высоты 10—-15 м для безопасности и удобствЙ пользования она снабжается ограждением и через каждые 10—
