2.4 Подсоединение основных кабелей
2.4.1 Подсоединение кабелей с задней стороны
ОСТОРОЖНО
|
Опасность поражения электрическим током! Приемник отвечает требованиям Класса Безопасности в соответствии с DIN EN 61010-1/IEC 61010-1, все доступные для касания металлические части, без снятия крышки, соединены с защитным заземлением сети электропитания. При подключении приборов к источнику питания переменного тока необходимо использовать силовой кабель с термоизолированным соединителем и розетку с контактом заземления.
|
ОСТОРОЖНО
|
Опасность поражения электрическим током! Радиоустройство содержит двухполярный предохранитель или предохранитель нейтрального провода. Это означает, что некоторые части радиоустройства будут находиться под напряжением после срабатывания предохранителя.
При замене плавких предохранителей необходимо отключать радиоустройство от источника электропитания переменного тока. Выполнение работ по техническому обслуживанию и ремонту радиоустройства должно производиться только квалифицированным персоналом при отключенном электропитании.
|
Примечание: Для обеспечения правильной работы радиоустройства необходимо обязательно подключить его контакт заземления к контуру заземления.
6125.0326.72.01
2.5
R&S® EU 4200C Подсоединение основных кабелей
__________________________________________________________________________________________________________________

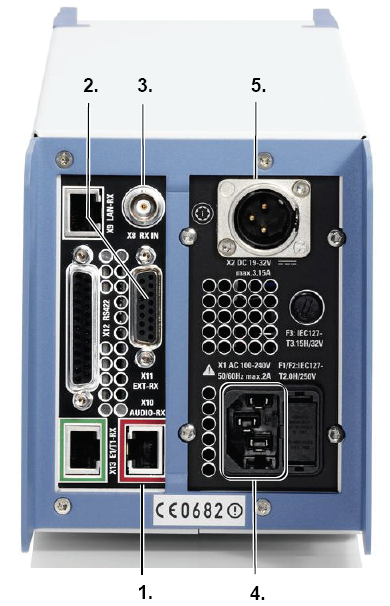

Рис. 2.3 Подсоединение кабелей с задней стороны
6125.0249.12.01
2.6
Подсоединение основных кабелей R&S® EU 4200C
__________________________________________________________________________________________________________________
ВНИМАНИЕ
|
Подключение кабелей электропитания с терморазъемом должно производиться в последнюю очередь после подключения всех остальных кабелей с задней стороны!
В том случае, если не произведена вышеуказанная проверка – можно повредить радиоустройство. |
Инструкции по подсоединению кабелей приемника с задней стороны
|
RS-485: Подсоединение Х11 дистанционного управления RS-485 к компьютеру дистанционного управления.
Блок питания полностью охватывает диапазон напряжения 115 В и 230 В без отдельного переключателя. Вам не требуется вручную выбирать и устанавливать напряжение.
Радиоустройство может работать от источников питания переменного тока или постоянного тока. Если подсоединены оба питания, радиоустройство автоматически подключается к батарее постоянного тока в случае отказа питания переменного тока. Примечание: Интерфейс RS-485 является доступным только в том случае, если не используется внешний фильтр Telsa с электродвигателем (смотрите главу 3.7).
Примечание: Смотрите подробное описание интерфейса в Главе 6.2.
|
6125.0326.72.01
2.7
R&S® EU 4200C Подсоединение основных кабелей
