2.2 Распаковка и проверка

Рекомендуемая процедура

После доставки выполните следующие действия:

1. Распакуйте радиоприемник.

2. Проверьте комплектность доставки (приемник и аксессуары) по накладной (смотрите аксессуары в Приложении).

3. Проверьте приемник и аксессуары на наличие признаков повреждения, которые могут возникнуть при транспортировке.

4. При обнаружении повреждения немедленно свяжитесь с транспортным агентом

5. Сохраните упаковку (коробка и т.п.) для использования в дальнейшем, например, при необходимости отправки приемника в ближайшее представительство «Rohde & Schwarz» для ремонта (смотрите список адресов после титульной страницы этого руководства).

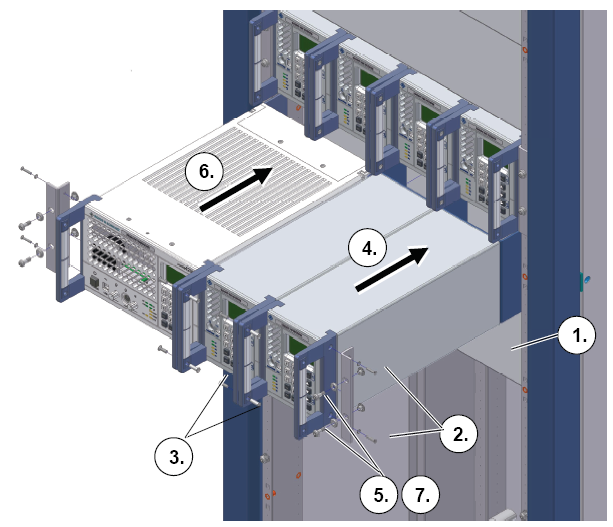

Инструкции по установке

1. Подготовьте стойку, установив нижнюю пластину.

2. Закрепить винтами L-образные монтажные кронштейны с одной стороны компактного приемника.

3. Используя поставляемые винты, соедините винтами передние ручки двух радиоустройств вместе, создавая жесткий блок.

4. Вставьте модуль в стойку таким образом, чтобы приборы находились между направляющими рейками на задней стороне пластины.

5. Прикрепите радиоприемник к стойке винтами. Не затягивайте винты полностью.

6. Установите второй модуль или прибор.

7. Затяните четыре винта стойки.

Примечание: Для снятия одного из радиоустройств выполните процедуру в обратном порядке. Радиоустройства могут заменяться отдельно.

Инструкции по установке

1. Подготовьте стойку, установив направляющие рейки (смотрите главу 2.3.1).

2. Используя поставляемые винты, соедините винтами передние ручки радиоустройства и глухой панели вместе, создавая жесткий блок.

3. Закрепить винтами L-образные монтажные кронштейны с обеих сторон жесткого блока.

4. Вставьте жесткий блок в стойку таким образом, чтобы боковые стороны находились на направляющих рейках (смотрите главу 2.3.1, пункт 3).

5. Прикрепите жесткий блок к стойке винтами.

Примечание: Для снятия радиоустройства выполните процедуру в обратном порядке.
