1.5 Конструкция

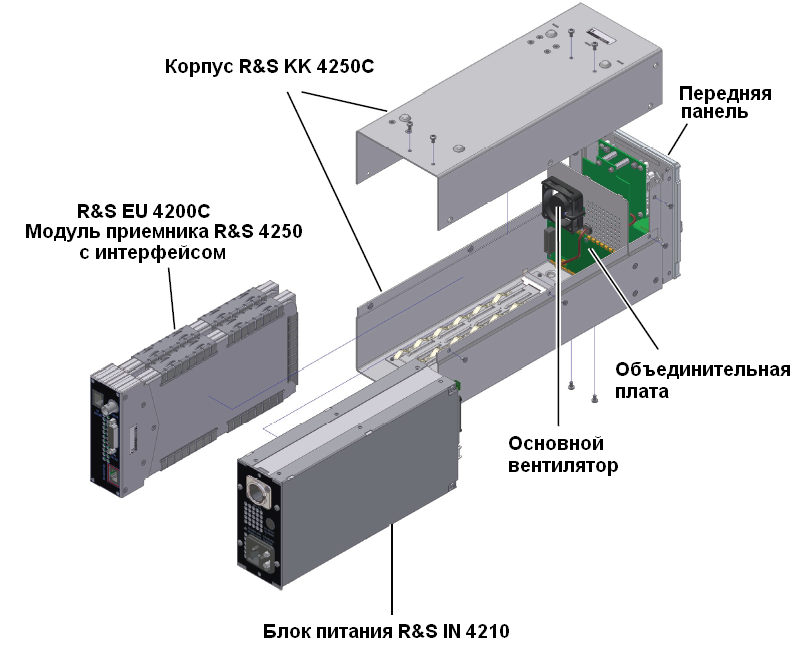

Рис. 1.1 Модули приемника R&S EU 4200C
Примечание: Для получения дополнительной информации смотрите главу 1.6.
6125.0249.12.01
1.3
R&S® EU 4200C Функционирование
__________________________________________________________________________________________________________________
1.6 Функционирование
1.6.1 Функциональная схема
R&S EU 4200C

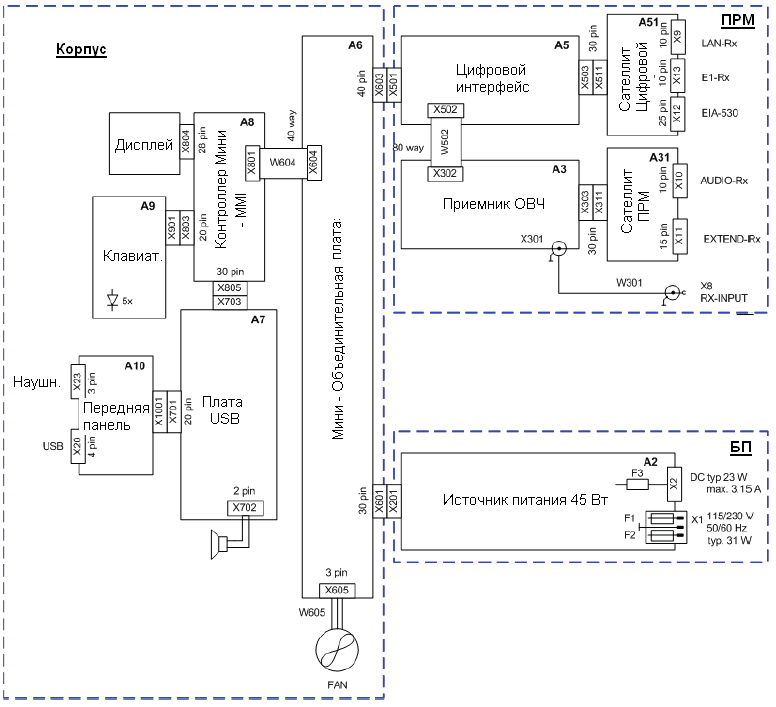

Рисунок 1.2 Функциональная схема
6125.0249.12.01
1.4
Функционирование r&s® eu 4200c
__________________________________________________________________________________________________________________
1.6.2 Описание компонентов
Общие сведения о приемнике R&S EU 4200C |
Радиоприемник R&S ЕU 4200С содержит в своем составе модуль приемника R&S ЕU 4250, на который подается питание от блока питания R&S IN4210.
|
Блок управления передней панели |
Блок управления передней панели A8 с жидкокристаллическим индикатором и клавиатурой A9 обеспечивает локальное управление радиоустройством на лабораторном стенде, а также при установке и техническом обслуживании. Вы можете контролировать демодулированный голосовой сигнал в модуле приемника в любое время с помощью встроенного громкоговорителя или наушников.. Управление уровнем громкости производится клавишами стрелок на передней панели.
|
Интерфейс USB |
Вы можете конфигурировать и осуществлять основные настройки радиоустройства через интерфейс USB на передней панели. Кроме того, через USB можно загрузить программное обеспечение для всех компонентов с встроенным ПО. Главная объединительная плата A6, которая соединяет приемный модуль, плату интерфейса человек - машина (MMI), вентилятор и блок питания. Плата А7 USB содержит концентратор USB для контроллера интерфейса USB приемника и MMI.
|
Источник питания |
Основной вентилятор контролируется и управляется блоком управления A8. Радиоустройство может быть подключено к сети электропитания напряжения переменного тока и / или постоянного тока. В случае отказа источника переменного тока радиоустройство автоматически переключается на источник постоянного тока.
|
Индикация |
Светодиоды постоянно индицируют текущее рабочее состояние радиоустройства. На жидкокристаллическом восьмистрочном индикаторе подробно отображаются оперативные настройки, конфигурация радиоустройства, результаты аналоговых измерений и состояние радиоустройства.
|
Интерфейс аудио сигналов |
На стороне системы 600 Ом аудио-интерфейс «RX Audio Basic X10» подключается к разъему на задней панели, и состояние бесшумной настройки может контролироваться через контакт. Стандартное дистанционное управление осуществляется через Ethernet-LAN интерфейс «Ethernet-LAN Remote Control X9» или через RS-485 «RX Audio Extended X11» с использованием протокола дистанционного управления R&S GB2PP.
|
Основная и резервная функция
|
Для реализации избыточной системы с переключением 1:1 основное и резервное радиоустройства соединяются между собой с помощью контактов. Это обеспечивает быстрое переключение на резервное радиоустройство без задержки в случае отказа основного радиоустройства.
|
Расширенный интерфейс DSUB
|
15-контактный расширенный интерфейс DSUB «RX Audio Extended X11» обеспечивает контакты дискретного цифрового управления, а также аналоговый выход интенсивности принимаемого сигнала RSSI.
|
Приемная антенна |
Приемная антенна подключается к байонетному .входу "RX Input X8". Приемник состоит из аналоговой РЧ платы A3 с ГНУ / синтезатором и интерфейсами аудио сигналов 600 Ом, а также модуля цифрового интерфейса А5 с блоком обработки основного кварцевого генератора, управляемым напряжением (VCXO) / генератора тактовых импульсов, цифрового процессора сигналов (DSP), LAN и контроллера USB. Принятый сигнал смешивается и преобразуется в сигнал первой промежуточной частоты (IF). Последующая обработка выполняется в цифровом виде, когда различные сетки каналов 8,33 кГц / 25 кГц и схемы модуляции АМ и ACARS обрабатываются с использованием программного обеспечения.
|
Основной опорный генератор TCXO |
Основной опорный генератор TCXO (кварцевый генератор с термостабилизацией) на объединительной плате A6 служит источником опорного сигнала для радиоустройства и может легко регулироваться через интерфейс USB.
|
6125.0249.12.01
1.5
