3.10 Режим acars (Внешний модем)

Эта глава

В этой главе приведена информация о конфигурировании режима ACARS.

Активация режима ACARS

1. Используйте программу обслуживания Service and Maintenance Tool R&S ZS 4200 для конфигурирования радиоустройства в режиме работы ACARS, устанавливая параметр конфигурации режима данных ACARS (ACARS data mode) Вкл. (Enable).

2. В режиме локального управления или через систему дистанционного управления должны быть установлены следующие параметры.

Установка режима «ACARS» радиоустройства производится с помощью параметра Mode (Режим) в рабочем меню на MMI, или используя команду дистанционного управления для установки режима. Также возможно выбрать страницу предварительной установки при включенном режиме модуляции ACARS. Это выполняется через систему дистанционного управления с помощью команды установки страницы предварительных установок.

Примечание: Громкоговоритель и головные телефоны будут включены при работе радиоустройства в режиме ACARS.

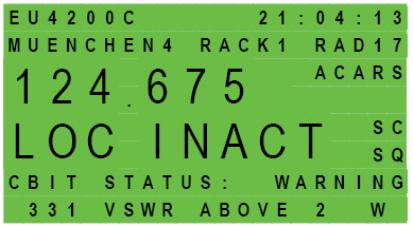

Рисунок 3.65 Активное радиоустройство

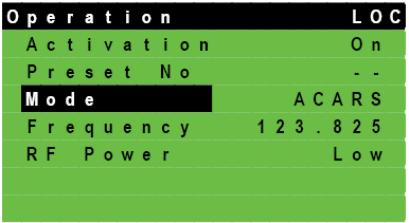

Рисунок 3.66 Активация режима ACARS

Эта глава

В этой главе приведена информация о подсоединении кабелей и конфигурировании пар радиоустройств для работы с оптимальным сигналом.

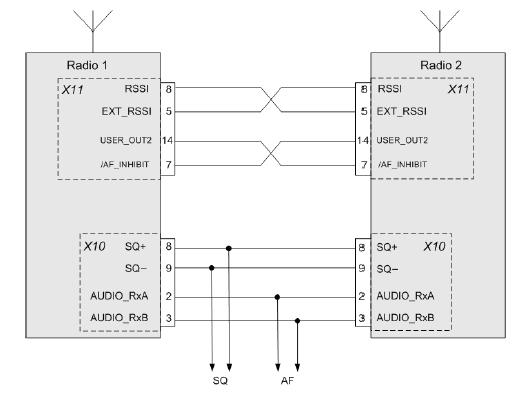

1. Соедините выходы пользователя USER-OUT2 (X11.14) с входами /AF_INHIBIT (X11.7), а также выходы RSSI (X11.8) и входы EXT_RSSI (X11.5) двух радиоустройств, используя подсоединение кабелей, показанное на Рис. 3.67 Конфигурирование выбора оптимального сигнала.

2. Используйте программу Service and Maintenance Tool R&S ZS 4200 для конфигурирования одного из двух радиоустройств в качестве "Основного (0)", а другого - в качестве "Резервного (1)" блока. Для включения функции Выбор оптимального сигнала, параметр Включение BBS должен быть установлен в состояние "Включено" (Enable).

Программа Service and Maintenance Tool R&S ZS 4200 должна также использоваться для конфигурирования NOGO. После выхода из интерактивного режима устройство будет автоматически перезагружено, и будет использоваться радиоустройство с более высоким (оптимальным) качеством сигнала.

Примечание: Параметр Тип Основной / Резервный (Main / Standby Type повторно используется для Выбора оптимального сигнала.
