3.9 Конфигурация выходного сигнала rssi

Описание

Радиооборудование серии 4200 обеспечивают формирование конфигурируемого выходного аналогового сигнала RSSI (X11.8). В этом разделе описывается характеристика выходного сигнала RSSI.

Контакт выходного сигнала RSSI

Интенсивность принимаемого сигнала (RSSI) может быть представлена аналоговым напряжением на контакте выходного сигнала RSSI (X11.8), который расположен на задней панели радиоустройства.

Тип выходного сигнала RSSI

Если интенсивность принимаемого сигнала (RSSI) выбрана в качестве вида внутриполосной сигнализации через параметр SQ/RSSI Signaling (смотрите также главу 3.8), то характеристика выходного сигнала RSSI может быть задана с помощью параметра RSSI Output Type (Тип выходного сигнала RSSI) в двух различных режимах:

• тип сигнала «Стандарт RS» с линейной зависимостью интенсивности принимаемого сигнала, предварительно определенной изготовителем (смотрите рисунок 3.63 Тип сигнала RSSI - Стандарт RS);

• тип сигнала "User defined" (Определяется пользователем), в котором пользователь может изменять параметры функции, для обеспечения сопряжения с внешними системами (смотрите рисунок 3.64 Тип сигнала RSSI – Определяется пользователем).

Примечание: После конфигурирования параметра SQ/RSSI Output Type, радиоустройство должно быть перезагружено. Перезагрузка проводится после выхода из диалогового режима, используя программу обслуживания Service and Maintenance Tool R&S ZS4200.

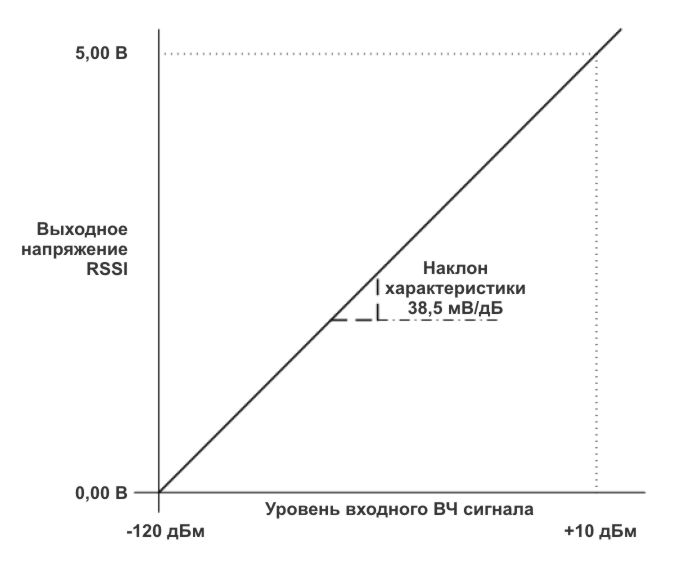

Стандарт RS

Определяется пользователем

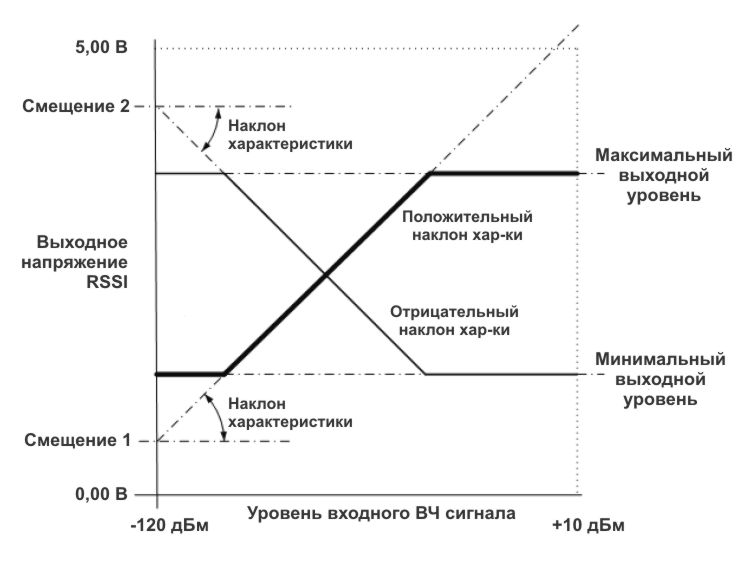

Рисунок 3.64 Тип сигнала RSSI – Определяется пользователем

Выбор типа сигнала RSSI "User defined" (Определяется пользователем) позволяет конфигурировать выходную характеристику индикации RSSI в пределах следующих параметров (смотрите рисунок 3.64):

• Смещение выходного уровня (RSSI Output Curve Offset);

• Наклон выходного уровня (RSSI Output Curve Slope);

• Минимальный выходной уровень (RSSI Output Minimum Voltage);

• Максимальный выходной уровень (RSSI Output Maximum Voltage).

Примечание: Изменение параметров выходной функции RSSI не требует перезагрузки радиоустройства. Параметры будут установлены непосредственно после того, как они изменены, с помощью программы обслуживания Service and Maintenance Tool R&S ZS4200.

Примечание: Изменения конфигурации RSSI, выполненные с помощью программы обслуживания Service and Maintenance Tool R&S ZS4200, будут действительными только для настройки "Определяется пользователем", если даже выбирается конфигурация "Стандарт RS".
