3.8 Внутриполосная сигнализация

Введение / Обзор

Для сокращения числа каналов, особенно при передаче сигналов на большие расстояния, рекомендуется использование двунаправленной внутриполосной сигнализации по двум парам ЗЧ / телефонной линии для одного радиоустройства (приемник, передатчик, или трансивер). ЗЧ несущие модулируются информационными сигналами управления и сигнализации и вводятся в полосу без негативного влияния на качество речи.

Радиоустройства R&S серии 4200 поддерживают специальные аудио внутрполосный метод. Этот внутриполосный метод используется для включения функций радиоустройства с помощью сигнализации по аудио каналу.

Радиоустройства R&S серии 4200 поддерживают следующие внутриполосные функции:

• Сигнализация шумоподавления (SQ) на стороне приемника.

• Внутриполосные аудио тональные сигналы для сигнализации RSSI на стороне приемника.

Описание

Для того, чтобы обеспечить реализацию функциональных возможностей внутриполосной сигнализации, необходимо выполнить конфигурирование различных параметров с помощью программы обслуживания Service and Maintenance Tool R&S ZS 4200 через USB (смотрите также главу 3.3 Конфигурирование с помощью R&S ZS 4200).

Примечание: Детальное описание работы программы обслуживания Service and Maintenance Tool R&S ZS 4200 приведено в соответствующем руководстве по эксплуатации.

Описание

Радиоустройства поддерживают два различных вида внутриполосной сигнализации на стороне приема. Если при конфигурировании параметра SQ / RSSI выбран параметр SQ, то сигнал срабатывания шумоподавления (SQ) будет передаваться по каналу аудио сигнала приемника с тоном 1225 Гц или 2440 Гц, 2790 Гц или 3300 Гц. Номинал звуковой частоты устанавливается при конфигурировании параметра SQ Signaling Frequency (Частота сигнализации шумоподавления).

Кроме этого, необходимо установить уровень тона внутриполосной сигнализации SQ относительно уровня аудио сигнала приемника. Это значение устанавливается при конфигурировании параметра SQ/RSSI Signaling Level (Уровень сигнализации шумоподавления).

Описание

Радиоустройства поддерживают внутриполосную сигнализацию двух различных сигналов от приемного модуля. Это сигнал срабатывания шумоподавления (SQ) и уровень принимаемого сигнала (RSSI). Если при конфигурировании параметра SQ/RSSI Signaling задано значение RSSI, то используется RSSI внутриполосная сигнализация с использованием аудио частот.

Технические характеристики тональных сигналов RSSI

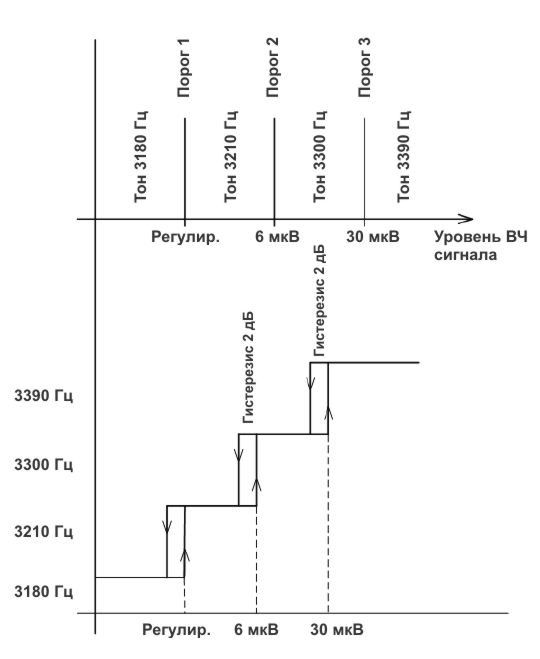

В зависимости от качества принимаемого сигнала радиоустройство может передавать сигнал с одной из четырех различных частот по каналу внутриполосного аудио сигнала (X10.2/X10.3) (смотрите рис. 3.61).

Уровень сигнализации RSSI

Дополнительно к выбору сигнализации RSSI необходимо установить уровень тона внутриполосной сигнализации RSSI относительно уровня аудио сигнала приемника. Это значение устанавливается при конфигурировании параметра SQ/RSSI Signaling Level (Уровень сигнализации шумоподавления).
