3.6.2 Включение питания при конфигурации Основной /

Эта глава

Включить питание обоих радиоустройств. Если сообщения об отказах отсутствуют, радиоустройства после загрузки будут иметь следующее состояние: на радиоустройстве, сконфигурированном как «Основное», должны светиться светодиоды «GO» и «VOP», и на дисплее должна отображаться следующая информация: состояние – «ACT» (Активное), CBIT STATUS – OK (смотрите рисунок 3.54). На втором радиоустройстве, сконфигурированном как «Резервное», должен светиться светодиод «GO», а светодиод «VOP» не светится. На дисплее должна отображаться следующая информация: состояние – «INACT» (Неактивное), CBIT STATUS (Состояние CBIT) индицирует предупреждение 101 (INACTIVE W) (Неактивное). На рисунке 3.55 показана индикация на дисплее радиоустройства после завершения загрузки. Второе радиоустройство готово к переключению Основной / Резервный

Пример R&S EU 4200C

Рисунок 3.54 Активное устройство 1

Рисунок 3.55 Неактивное устройство 2

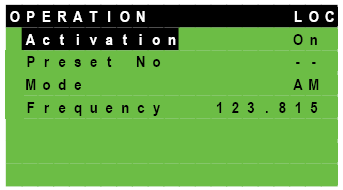

Рисунок 3.56 – Устройство в режиме локального управления (LOC), режим активации в состоянии ON (Вкл.)

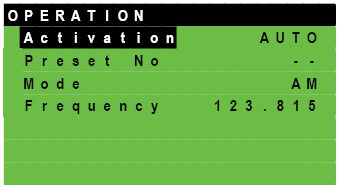

Рисунок 3.57 Устройство в режиме дистанционного управления,

режим активации в состоянии AUTO (Авто)

Эта глава

После получения от системы дистанционного управления команды «MS_GO» радиоустройство переключается в АКТИВНОЕ состояние независимо от предыдущего состояния. Учитывая приведенные выше настройки, радиоустройство, которое получило эту команду, становится активным, а связанное с ним радиоустройство (перекрестно подключенное через X10) становится неактивным. Команда «MS_GO» игнорируется радиоустройством, если, по крайней мере, один из его модулей находится в выключенном состоянии OFF (Выкл.). Радиоустройство может устанавливаться в состояние OFF или AUTO с помощью команды «MS_AC». После получения от системы дистанционное управления команды «MS_AC» с параметром OFF радиоустройство переключается в НЕАКТИВНОЕ состояние независимо от предыдущего состояния. Связанное с ним радиоустройство (перекрестно подключенное через X10) переходит в АКТИВНОЕ состояние, если у него включен режим AUTO.

Существуют различные способы для переключения между радиоустройствами. В режиме дистанционного управления для переключения состояния радиоустройства необходимо передать на него команду «MS_GO» или «MS_AC». В режиме ручного управления нужно нажать кнопку «LOC», чтобы переключить радиоустройство в неактивное состояние. После выхода из локального режима радиоустройство сохранит свое состояние.

Примечание – Более подробная информация о режиме Основной / Резервный и дистанционном управлении содержится в Описании интерфейса управления LAN или RS-485-GB2PP, поставляемом по дополнительному требованию компании «Rohde & Schwarz» (№ Заказа 6144.7497.01).
