3.5 Дистанционное управление (Дистанционный
режим)
3.5.1 Управление радиоустройством через lan
Управление радиоустройством через LAN

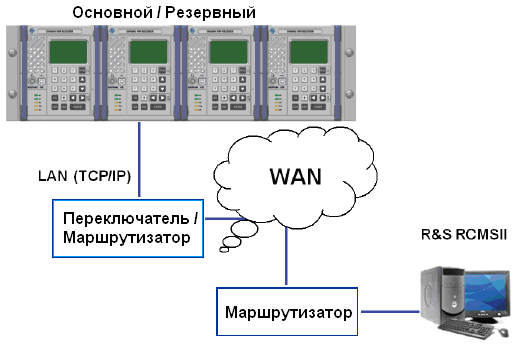

Рисунок 3.49 – Управление радиоустройствами через LAN
Примечание: Дистанционное управление и функции поиска неисправностей радиоприемника основаны на типовых пользовательских системах. Подробное описание команд дистанционного управления смотрите в главе 6.3.
6125.0249.12.01
3.46
Дистанционное управление (Дистанционный режим) R&S® EU 4200C
__________________________________________________________________________________________________________________
3.5.2 Управление радиоустройством через rs-485
Управление радиоустройством через RS-485 |
Радиоприемник поддерживает дистанционное управление через последовательный линейный интерфейс RS-485. К одной шине RS-485 может быть подключено не более восьми устройств. К шине должен быть дополнительно подключен один RC клиент, который управляет подсоединенным устройством. Радиоприемник не поддерживает конфигурации шины RS-485 с количеством RC клиентов более одного. |
Управление радиоустройством через RS-485

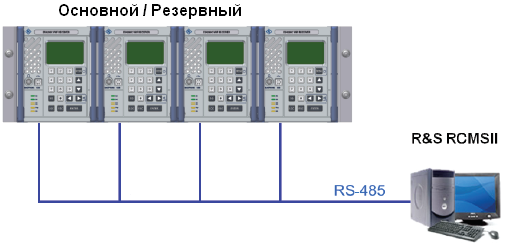

Рисунок 3.50 Управление радиоустройством через RS-485
Примечание: Дистанционное управление и функции поиска неисправностей радиоприемника основаны на типовых пользовательских системах. Подробное описание команд дистанционного управления смотрите в главе 6.3.
6125.0249.12.01
3.47
R&S® EU 4200C Дистанционное управление (Дистанционный режим) __________________________________________________________________________________________________________________

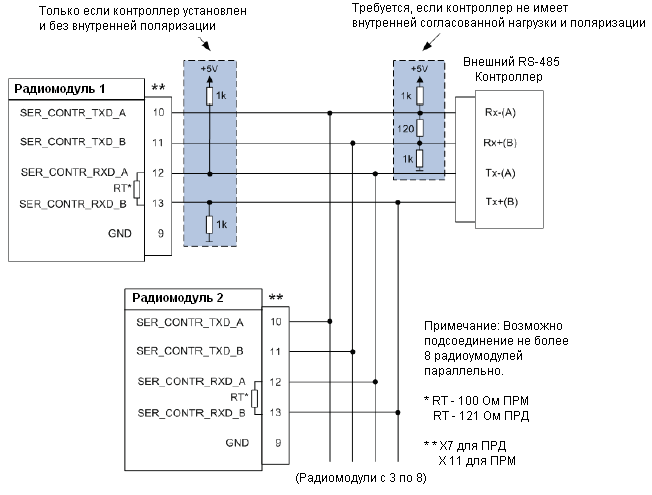

Рисунок 3.51 – Подсоединение кабелей радиоустройства
Рисунок 3.52 Конфигурация шины RS-485
6125.0249.12.01
3.48
Работа в режиме Основной / Резервный (1:1) R&S® EU 4200C
__________________________________________________________________________________________________________________
3.6 Работа в режиме Основной / Резервный (1:1)
3.6.1 Требования для обеспечения правильного
функционирования
Эта глава |
В этой главе представлена информация о подключении и конфигурации пары радиоустройств для работы в режиме работы Основной / Резервный.
1. Перекрестное соединение выходов суммарного контрольного сигнала исправности (TEST-OC) и входов «*OFF» (X10) двух устройств, используя кабельные соединения, показанные на рисунке 3.53.
2. Использование программы R&S ZS 4200 для конфигурирования одного из этих двух устройств как «Main» (Основное) (A=0) и другого как «Standby» (Резервное) (B=1). Программа R&S ZS 4200 также должна быть использована для конфигурирования сообщения об отказе NOGO.
3. В Локальном режиме или через систему дистанционного управления должны быть выполнены следующие настройки: Оба радиоприемника должны быть установлены в режим «AUTO» с помощью команды «MS_AC» системы дистанционного управления или установки активного состояния «ON» (Вкл.) в локальном режиме (смотрите рисунок 3.56). После выхода из локального режима управления устройство автоматически перейдет в режим «AUTO» и будет готово к переключению Основной / Резервный (смотрите рисунок 3.57). В этом случае вход «*OFF» будет активирован (X10.7).
Примечание: Параметр Основной / Резервный также используется для выбора оптимального сигнала, если эта функция включена.
Примечание: Если одно радиоустройство включено в локальном режиме, а другое – в дистанционном режиме, то активным является радиоустройство, которое находится в локальном режиме, а второе является неактивным. Состояние пары радиоустройств активное / неактивное остается даже после выхода из локального режима. Возможность переключения Основной / Резервный пары радиоустройств будет возможно в дистанционном или неуправляемом режимах.
|
6125.0249.12.01
3.49
R&S® EU 4200C Работа в режиме Основной / Резервный (1:1) __________________________________________________________________________________________________________________

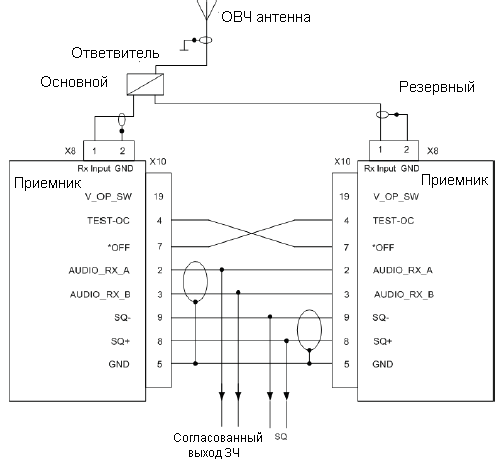

Рисунок 3.53 Конфигурация Основной / Резервный
6125.0249.12.01
3.50
Работа в режиме Основной / Резервный (1:1) R&S® EU 4200C
__________________________________________________________________________________________________________________
