3.4.7.7.3 Меню frequency block (Блокирование частоты)
Значение ввода |

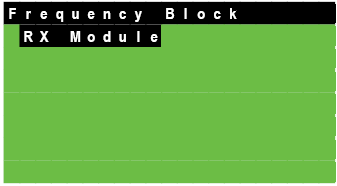

Рисунок 3.41 – Меню Блокирование частоты |
Индикация |
Описание |
Frequency Block (Блокирование частоты) |
Название меню |
RX Module (Модуль приемника) |
Подменю отображения параметров последовательного интерфейса приемника |
Отображение диапазонов блокированных частот
Значение ввода |

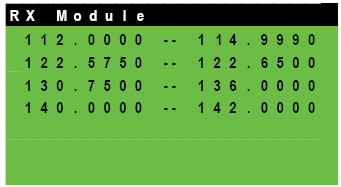

Рисунок 3.42 Меню Отображение диапазонов блокирования частоты |
Индикация |
Описание |
RX Module (Модуль приемника) |
Название подменю |
112.0000-114.9990 |
Отображение сконфигурированных диапазонов блокирования частот (только для чтения). Частоты даны в МГц. |
6125.0249.12.01
3.42
Локальное управление (локальный режим) R&S® EU 4200C
__________________________________________________________________________________________________________________
3.4.7.7.4 Меню display settings (Настройки дисплея)
Значение ввода |

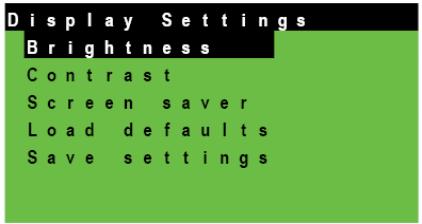

Рисунок 3.43 Меню Настройки дисплея |
Индикация |
Описание |
Display settings (Настройки дисплея) |
Название меню |
Brightness (Яркость) |
Подменю для установки яркости дисплея |
Contrast (Контрастность) |
Подменю для установки контрастности дисплея |
Screen saver (Заставка экрана) |
Подменю для установки времени ожидания включения заставки |
Load defaults (Загрузка параметров по умолчанию) |
Подменю для загрузки значений параметров по умолчанию |
Save settings (Настройки сохранения) |
Подменю для сохранения трех предыдущих значений |
Настройка яркости
Значение ввода |

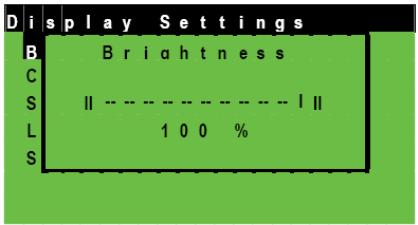

Рисунок 3.44 Настройка яркости |
Индикация |
Описание |
Brightness (Яркость) |
Настройка яркости дисплея осуществляется нажатием клавиши ENTER при выделенном заголовке подменю BRIGHTNESS. После этого появится окно с индикатором настройки. Используя клавиши курсора «►» или «◄» и перемещая курсор влево или вправо, увеличить или уменьшить освещенность экрана. Численное значение параметра индицируется под индикатором настройки в процентах. Окно исчезает через 5 с, или после нажатия клавиши ENTER. |
6125.0249.12.01
3.43
R&S® EU 4200C Локальное управление (локальный режим) __________________________________________________________________________________________________________________
Настройка контрастности
Значение ввода |

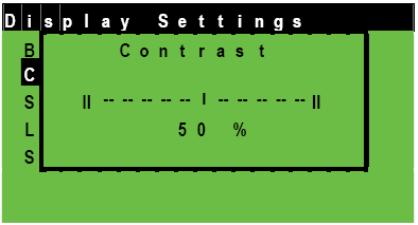

Рисунок 3.45 Настройка контрастности |
Индикация |
Описание |
Contrast (Контрастность) |
Вход в режим изменения контрастности дисплея осуществляется нажатием клавиши ENTER при выделенном заголовке подменю CONTRAST. После этого появится окно с индикатором настройки. Используя клавиши курсора «►» или «◄», установить необходимую контрастность дисплея. Численное значение параметра индицируется под индикатором настройки в процентах. Окно исчезает через пять секунд или после нажатия клавиши ENTER. |
Установка времени включения заставки
Значение ввода |

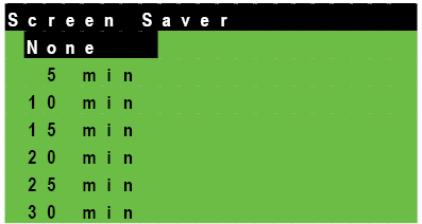

Рисунок 3.46 Установка времени включения заставки |
Индикация |
Описание |
Screen Saver (Заставка экрана) |
Значения времени включения заставки показаны как ряд типовых значений в минутах. Вы можете выбрать значение времени от 5 до 30 минут, или пункт None (Нет), чтобы блокировать включение заставки. Примечание: По умолчанию заставка появляется через 5 минут. |
6125.0249.12.01
3.44
Локальное управление (локальный режим) R&S® EU 4200C
__________________________________________________________________________________________________________________
Настройка загрузки значений по умолчанию
Значение ввода |

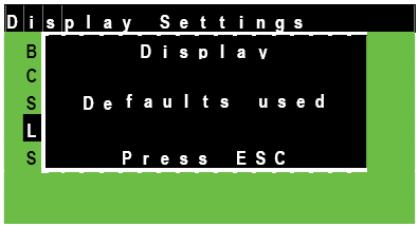

Рисунок 3.47 – Настройка загрузки значений по умолчанию |
Индикация |
Описание |
Load defaults (Загрузка значений по умолчанию) |
Вход в режим загрузки значений по умолчанию осуществляется нажатием клавиши ENTER при выделенном заголовке подменю LOAD DEFAULTS. После окончания загрузки значений появляется временное диалоговое окно, показанное выше на рисунке 3.47. Примечание: По умолчанию заставка появляется через 5 минут. |
Сохранение настройки значений
Значение ввода |

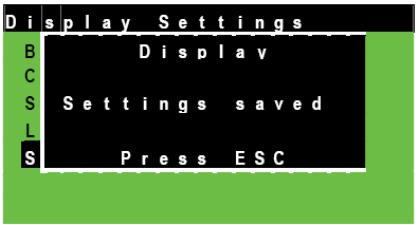

Рисунок 3.48 – Сохранение настройки значений |
Индикация |
Описание |
Save settings (Сохранение настроек) |
Такие настройки дисплея, как яркость, контрастность и время включения заставки могут быть сохранены. Вход в режим сохранения измененных параметров осуществляется нажатием клавиши ENTER при выделенном заголовке подменю SAVE SETTINGS. После завершения сохранения появляется временное диалоговое окно, информирующее о выполнении этой процедуры. |
6125.0249.12.01
3.45
