3.4.7.7.1 Меню ip address (ip-адрес)
Значение ввода |

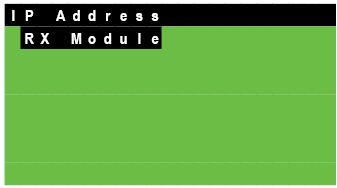

Рисунок 3.37 – Меню IP-адрес |
Индикация |
Описание |
IP-Address (IP-адрес) |
Название меню |
RX Module (Модуль приемника) |
Подменю отображения сетевых параметров приемника (смотрите ниже) |
6125.0249.12.01
3.39
R&S® EU 4200C Локальное управление (локальный режим) __________________________________________________________________________________________________________________
Формат отображения информации (конфигурация)
Значение ввода |

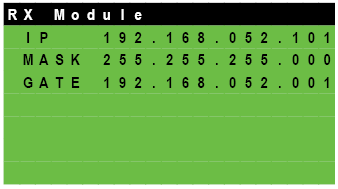

Рисунок 3.38 Меню IP-адрес: формат отображения |
Индикация |
Значение |
Описание |
RX Module (Модуль приемника) |
---- |
Сетевые параметры модуля |
IP |
192.168.052.101 |
IP-адрес (в этом примере адрес по умолчанию) |
MASK (Маска) |
255.255.255.000 |
Адрес маски |
GATE (Шлюз) |
192.168.052.001 |
Адрес шлюза |
3.4.7.7.2 Адресное Меню rs-485
Значение ввода |
Рисунок 3.39 Адресное Меню RS-485 |
Индикация |
Описание |
RS-485 |
Название меню |
RX Module (Модуль приемника) |
Подменю отображения параметров последовательного интерфейса приемника (смотрите ниже) |
6125.0249.12.01
3.40
Локальное управление (локальный режим) R&S® EU 4200C
__________________________________________________________________________________________________________________
Отображение параметров интерфейса RS485 модуля приемника
Значение ввода |

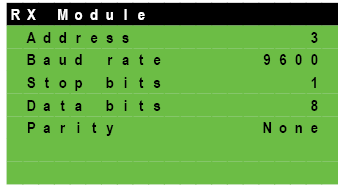

Рисунок 3.40 Индикация адреса RS-485 в меню Модуль приемника |
Индикация |
Значение |
Описание |
RX Module (Модуль приемника) |
|
Название меню |
Address (Адрес) |
3 |
Логический адрес (диапазон значений: 1 … 9999) |
Baud rate (Скорость передачи данных) |
9600 |
Скорость передачи данных (диапазон значений: 1200…115200) |
Stop bits (Стоповые биты) |
1 (фиксир.) |
Стоповые биты |
Data bits (Биты данных) |
8 (фиксир.) |
Биты данных |
Parity (Четность) |
None (фиксир.) |
Бит четности |
6125.0249.12.01
3.41
